嵌牙基台结构及嵌牙组件的制作方法

本公开涉及植牙，特别是涉及一种嵌牙基台结构及嵌牙组件。

背景技术：

1、基台是牙种植手术中重要的连接部件，向下通过中央螺钉连接种植体，向上又作为牙冠的安装底座。

2、现有方案中，基台的上下部分均通过固定螺钉安装，其中一个螺钉安装在种植体，另一个螺钉用于将牙冠固定；又如现有中国专利cn118526305a公开的一种免粘贴牙冠的基台及种植牙，其中，牙冠通过牙冠连接件固定，牙冠连接的螺纹部分连接于基台。然而，固定螺钉/牙冠连接件固定好牙冠后，固定螺钉/牙冠连接件与基台之间存在一定的空隙，若在固定好牙冠的情况下继续拧紧固定螺钉/牙冠连接件，则该连接件的顶部将更多的力作用在牙冠和基台上，使其受到向外的挤压力，进而损坏牙冠或者基台，降低连接的稳定性。

技术实现思路

1、本公开的目的是克服现有技术中的不足之处，提供一种防止过度锁紧牙冠、降低牙冠或基台损坏几率的嵌牙基台结构及嵌牙组件。

2、本公开的目的是通过以下技术方案来实现的：

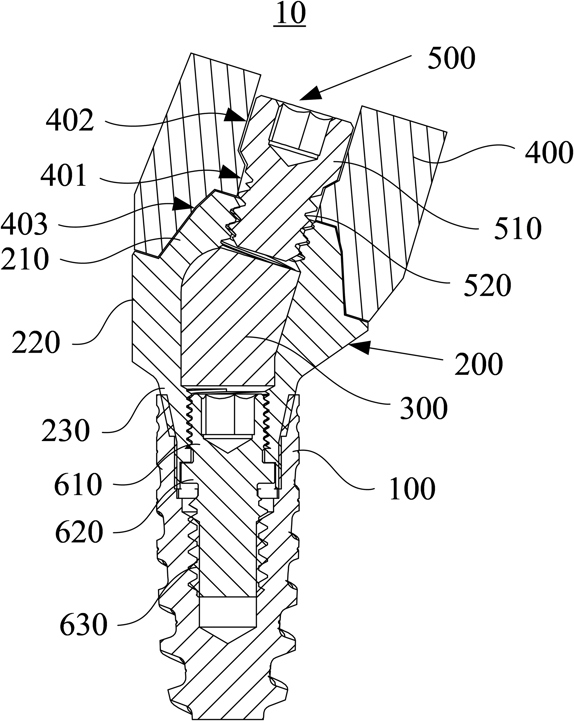

3、一种嵌牙基台结构，包括种植体、基台、硅胶块、牙冠、上固定螺钉及下固定螺钉。所述种植体开设有相连通的安装通道及底部螺纹孔；所述基台开设有顺序连通的第一安装螺纹孔、过渡通道及第二安装螺纹孔，所述基台的部分结构位于所述安装通道内；所述硅胶块封堵所述过渡通道；所述牙冠设于所述基台上，所述牙冠开设有避位口；所述上固定螺钉包括相连接的抵接部及第一螺纹部，所述第一螺纹部依次穿设于所述避位口及所述第一安装螺纹孔，所述抵接部抵接于所述牙冠，所述第一螺纹部的顶端抵接于所述硅胶块；所述下固定螺钉包括顺序连接的第二螺纹部、中间部及第三螺纹部，所述第二螺纹部位于所述第二安装螺纹孔，且所述第二螺纹部的顶端抵接于所述硅胶块，所述中间部位于所述安装通道，且所述中间部分别抵接于所述基台及所述种植体，所述第三螺纹部位于所述底部螺纹孔。

4、在其中一个实施例中，所述第一安装螺纹孔的轴线与所述第二安装螺纹孔的轴线形成的角度为10°-30°。

5、在其中一个实施例中，所述基台包括顺序连接的第一连接部、连接过渡部及第二连接部，所述第二连接部位于所述安装通道，所述中间部分别抵接于所述第二连接部及所述种植体，所述第一连接部通过所述上固定螺钉的第一螺纹部连接于所述牙冠。

6、在其中一个实施例中，所述第一安装螺纹孔开设于所述第一连接部，所述过渡通道开设于所述连接过渡部，所述第二安装螺纹孔开设于所述第二连接部。

7、在其中一个实施例中，所述牙冠开设有抵接通道，所述抵接通道与所述避位口连通，所述抵接部位于所述抵接通道。

8、在其中一个实施例中，所述牙冠还开设有容纳槽，所述容纳槽的槽底与所述避位口连通，所述基台背离抵接通道的部分结构位于所述容纳槽。

9、在其中一个实施例中，所述第一安装螺纹孔的横截直径小于所述过渡通道的横截直径。

10、在其中一个实施例中，所述第二安装螺纹孔的横截直径小于所述过渡通道的横截直径。

11、在其中一个实施例中，所述种植体的外壁具有螺纹安装部。

12、一种嵌牙组件，包括任一项实施例所述的嵌牙基台结构。

13、与现有技术相比，本公开至少具有以下优点：

14、由于硅胶块封堵基台的过渡通道，当基台与种植体通过下固定螺钉安装后，下固定螺钉的第二螺纹部顶端抵在硅胶块，且中间部抵接在基台和种植体，使得硅胶块吸收第二螺纹部的锁紧力，阻止下固定螺钉过度锁紧，此外，当完成安装基台和牙冠后，通过上固定螺钉将基台和牙冠固定，锁紧后上固定螺钉的抵接部抵在牙冠上，且上固定螺钉的第一螺纹部顶端抵在硅胶块，以使硅胶块吸收第一螺纹部的锁紧力，减轻上固定螺钉的抵接部对牙冠的作用力，降低上固定螺钉过度锁紧损坏牙冠或基台的几率。

1.一种嵌牙基台结构，其特征在于，包括：

2.根据权利要求1所述的嵌牙基台结构，其特征在于，所述第一安装螺纹孔的轴线与所述第二安装螺纹孔的轴线形成的角度为10°-30°。

3.根据权利要求1所述的嵌牙基台结构，其特征在于，所述基台包括顺序连接的第一连接部、连接过渡部及第二连接部，所述第二连接部的至少部分位于所述安装通道，所述中间部分别抵接于所述第二连接部及所述种植体，所述第一连接部通过所述上固定螺钉的第一螺纹部连接于所述牙冠。

4.根据权利要求3所述的嵌牙基台结构，其特征在于，所述第一安装螺纹孔开设于所述第一连接部，所述过渡通道开设于所述连接过渡部，所述第二安装螺纹孔开设于所述第二连接部。

5.根据权利要求1所述的嵌牙基台结构，其特征在于，所述牙冠开设有抵接通道，所述抵接通道与所述避位口连通，所述抵接部位于所述抵接通道。

6.根据权利要求5所述的嵌牙基台结构，其特征在于，所述牙冠还开设有容纳槽，所述容纳槽的槽底与所述避位口连通，所述基台背离抵接通道的部分结构位于所述容纳槽。

7.根据权利要求1所述的嵌牙基台结构，其特征在于，所述第一安装螺纹孔的横截直径小于所述过渡通道的横截直径。

8.根据权利要求1所述的嵌牙基台结构，其特征在于，所述第二安装螺纹孔的横截直径小于所述过渡通道的横截直径。

9.根据权利要求1所述的嵌牙基台结构，其特征在于，所述种植体的外壁具有螺纹安装部。

10.一种嵌牙组件，其特征在于，包括权利要求1-9任一项所述的嵌牙基台结构。
