一种矿用钢丝绳性能检测装置的制作方法

本技术涉及钢丝绳性能检测，具体地，涉及一种矿用钢丝绳性能检测装置。

背景技术：

1、在采矿行业的复杂体系中，矿用钢丝绳宛如一条无形却坚韧的 “生命线”，贯穿于矿山生产的各个关键环节，是保障矿山安全、高效运作的核心部件。从地下深处的矿石开采，到地面的物料运输，矿用钢丝绳在各类矿用设备中都扮演着不可或缺的角色。

2、钢丝绳在出厂过程中需要对钢丝绳进行性能抽检，性能检测一般是破断拉力测试，即将钢丝绳试样拉至断裂，记录最大破断拉力，判断其承载能力是否达标。

3、然而，拉断瞬间释放巨大弹性势能，钢丝绳端头会高速回弹、甩动，易撞击人员或设备，而且断裂时可能伴随绳丝、夹具碎片或端部固定件崩射，造成穿刺、撞击伤害，从而容易对周围检测人员造成危险。

技术实现思路

1、为克服上述缺陷，本实用新型提供了一种矿用钢丝绳性能检测装置，用于解决现有技术中钢丝绳进行拉断测试过程中断裂的钢丝绳容易对周围人员造成危害的技术问题。

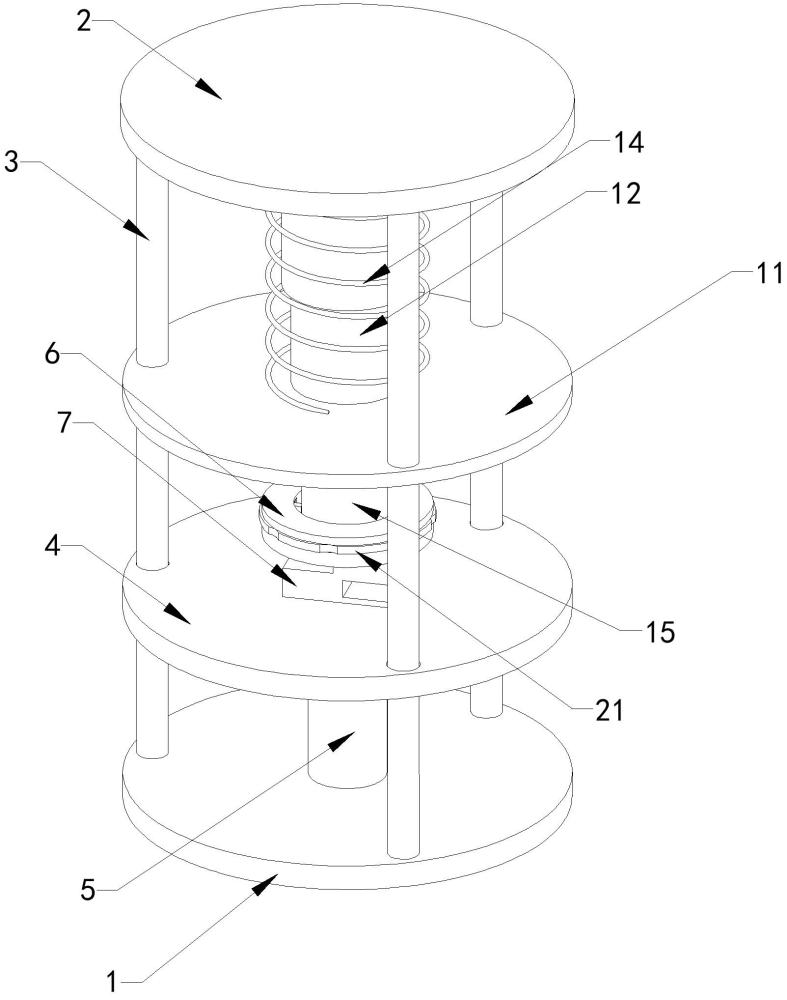

2、根据一个方面，本实用新型至少一实施例提供了一种矿用钢丝绳性能检测装置，包括底座，还包括顶板、支撑盘、液压杆、固定座以及防护机构，所述顶板设置在所述底座的顶侧，所述顶板与所述底座之间固定设置有多个支撑柱，所述支撑盘设置在所述顶板与所述底座之间，所述支撑柱贯穿所述支撑盘且与所述支撑盘滑动连接，所述液压杆固定设置在所述底座上，所述液压杆的输出端与所述支撑盘固定连接，所述固定座设置在所述支撑盘的顶侧，所述固定座与所述支撑盘之间固定设置有拉力检测器，所述固定座的顶侧壁开设有固定槽，所述固定槽的槽底以及所述顶板的底侧壁均固定设置有钢丝绳夹，所述防护机构设置在所述顶板与所述底座之间，用于对钢丝绳进行防护。

3、优选的，所述防护机构包括防护管、防护环、第一防护机构以及第二防护机构，所述防护管设置在所述顶板与所述底座之间，所述防护环固定设置在所述防护管的外壁上，所述支撑柱贯穿所述防护环且与所述防护环固定连接，所述第一防护机构设置在所述防护管上，用于对防护管与顶板之间的间隙进行防护，所述第二防护机构设置在所述防护管的底侧，用于对所述防护管与固定座之间的间隙进行防护。

4、进一步的，所述第一防护机构包括第一套筒以及支撑弹簧，所述第一套筒套装在所述防护管上，所述第一套筒的侧壁顶端固定设置有第一定位环，所述支撑弹簧套装在所述第一套筒上，所述支撑弹簧的两端分别与所述第一定位环以及所述防护环固定连接。

5、再进一步的，所述第二防护机构包括第二套筒、第二定位环以及定位机构，所述第二套筒滑动设置在所述防护管内，所述第二套筒的外壁底端固定设置有所述第二定位环，所述定位机构设置在所述第二定位环与所述固定座之间，用于对所述固定座与所述第二定位环之间进行定位。

6、更进一步的，所述定位机构包括定位槽、第一齿轮、定位块以及同步转动机构，所述固定槽的内壁开设有多个所述定位槽，所述定位槽内转动设置有转轴，所述第一齿轮同轴且固定设置在所述转轴上，所述定位块固定设置在所述第一齿轮的侧壁上，所述同步转动机构设置在所述固定座上，用于驱动多个所述第一齿轮进行同步转动。

7、在上述方案的基础上，所述同步转动机构包括环形槽以及驱动环，所述环形槽开设在所述固定座的外壁上，所述环形槽与所述定位槽连通，所述驱动环转动设置在所述环形槽内，所述驱动环的内壁固定设置有第一齿环，所述第一齿环与所述第一齿轮相啮合。

8、在上述方案的基础上，所述转轴上套装有扭簧，所述扭簧的两端分别与所述第一齿轮以及所述定位槽的侧壁固定连接。

9、在上述方案的基础上，所述驱动环的外壁设置有防滑纹。

10、本实用新型的实施例有益效果为：

11、1.本实用新型中，通过液压杆以及拉力检测器的设置，在将钢丝绳贯穿防护管并将钢丝绳的两端通过钢丝绳夹进行固定之后，可以通过液压杆的工作对钢丝绳进行拉动直至拉断，同时可以通过拉力检测器对钢丝绳断裂时的拉力进行检测，从而可以通过拉力反馈实现对钢丝绳性能的检测；

12、2.本实用新型中，通过第一防护机构的设置，可以通过支撑弹簧推动第一防护套筒的顶端与顶板接触，同时第一防护套筒的底端套装在防护管上，从而可以对钢丝绳对防护管与顶板之间的间隙进行防护；

13、3.本实用新型中，通过第二防护机构的设置，可以通过定位机构将第二防护套筒的底端与固定座之间进行固定，从而可以通过第二防护机构实现对防护管与固定座之间的防护，进而可以通过第一防护套筒、第二防护套筒以及防护管实现对钢丝绳的防护；

14、4.本实用新型中，通过定位机构的设置，在将第二定位环伸入固定槽内之后，可以通过驱动环的转动带动第一齿环进行转动，同时通过第一齿轮与第一齿轮的啮合带动第一齿轮进行转动，从而可以使得定位块伸入固定槽内并与第二定位环的顶侧壁抵接，进而实现对第二防护套筒与固定座之间的固定。

1.一种矿用钢丝绳性能检测装置，包括底座（1），其特征在于，还包括：

2.根据权利要求1所述的一种矿用钢丝绳性能检测装置，其特征在于，所述防护机构包括：

3.根据权利要求2所述的一种矿用钢丝绳性能检测装置，其特征在于，所述第一防护机构包括：

4.根据权利要求3所述的一种矿用钢丝绳性能检测装置，其特征在于，所述第二防护机构包括：

5.根据权利要求4所述的一种矿用钢丝绳性能检测装置，其特征在于，所述定位机构包括：

6.根据权利要求5所述的一种矿用钢丝绳性能检测装置，其特征在于，所述同步转动机构包括：

7.根据权利要求6所述的一种矿用钢丝绳性能检测装置，其特征在于，所述转轴（18）上套装有扭簧（22），所述扭簧（22）的两端分别与所述第一齿轮（19）以及所述定位槽（17）的侧壁固定连接。

8.根据权利要求7所述的一种矿用钢丝绳性能检测装置，其特征在于，所述驱动环（21）的外壁设置有防滑纹。
