一种改性聚丙烯单丝耐候腐蚀性能检测设备的制作方法

本发明涉及新材料检测，具体为一种改性聚丙烯单丝耐候腐蚀性能检测设备。

背景技术：

1、聚丙烯分子主链对紫外线、酸碱介质敏感，长期暴露易发生分子链断裂、脆化、力学性能骤降，通过添加抗紫外剂、抗氧剂、耐蚀填料、相容剂等进行改性后制成的聚丙烯单丝，可增强整体的耐候腐蚀性能，因此需要通过耐候腐蚀性能检测设备加速试验，快速验证改性配方的有效性，量化单丝在光照、温湿度交变、盐雾、酸碱介质等环境下的性能衰减规律，判断其是否满足对应工况的使用寿命要求。

2、目前在检测改性聚丙烯单丝耐候腐蚀性能时，通常都是直接将试样放入盐雾老化箱中完成环境试验，再取出试样转移至试验机上测试力学性能，且在实际检测过程中，为保障测试结果的重复性与统计学可信度，往往需要对多根单丝批量测试，因此试验前需对多根单丝逐一装夹固定，老化试验结束后又需逐一拆卸、转运至力学测试设备，并再次逐根装夹校准后才可启动测试，整套流程反复拆装与转运操作工序繁琐，不仅大幅增加了人工操作量，也拉长了整体检测周期，直接降低了检测工作效率，与此同时，多次转移与装夹过程中还易造成单丝意外拉伸、表面磨损，可能给最终测试结果引入额外误差。

技术实现思路

1、本发明的目的在于提供一种改性聚丙烯单丝耐候腐蚀性能检测设备，以解决上述背景技术中提出的问题。

2、为实现上述目的，本发明提供如下技术方案：一种改性聚丙烯单丝耐候腐蚀性能检测设备，包括保温箱和调形组件，所述保温箱的后侧连接有老化组件，且保温箱的内部固定连接有隔板，所述隔板的顶部固定连接有弹簧夹，所述调形组件设置于保温箱的内部，且调形组件包括液压缸，所述液压缸的输出端固定连接有升降架，且升降架的下部外侧开设有导向槽，所述导向槽的内部滑动连接有驱动柱，且驱动柱的一端安置有滑动架，所述滑动架的中部滑动连接有光杆，且滑动架的上部滑动连接有滑杆，所述滑杆的外侧套设有缓冲弹簧，且滑杆的一端固定连接有转动座，所述转动座的一端通过扭簧转轴转动连接有滑轮臂，所述滑轮臂的底部安置有导向杆，所述保温箱的内侧对称固定连接有限位板，所述滑动架的上端连接有锁紧组件，所述锁紧组件的下部设置有检测组件。

3、进一步的，所述老化组件包括盐雾发生模块、吸气头、热风机、均布孔板和ph温湿度传感器，所述保温箱的后侧设置有盐雾发生模块，且盐雾发生模块的顶部连接有吸气头，所述吸气头的顶部通过管道连接有热风机，且热风机的输出端连接有均布孔板，所述保温箱的上部设置有ph温湿度传感器。

4、进一步的，所述导向槽设置有四条，且导向槽包括斜槽和与之相连的竖槽，并且位于升降架下部同一板材两侧的导向槽斜槽倾斜方向相反。

5、进一步的，所述光杆和限位板均与保温箱固定连接，且限位板的一侧凹槽呈m形。

6、进一步的，所述缓冲弹簧的两端分别与滑动架和转动座相抵接，且滑动架与隔板滑动连接。

7、进一步的，所述锁紧组件包括滑轮座，所述滑动架的上部设置有滑轮座，且滑轮座的一端抵接有配重板，所述配重板的端部转动连接有支座，且配重板的一侧固定连接有槽孔板，所述槽孔板的内部滑动连接有凸柱，且凸柱的一端固定连接有伸缩座，所述伸缩座的底部滑动连接有上夹座，且上夹座的底部四角设置有定位销，所述定位销的外侧设置有下夹座。

8、进一步的，所述支座和伸缩座均与保温箱固定连接，且伸缩座沿保温箱的内侧顶面呈阵列分布。

9、进一步的，所述隔板的底部连接有检测组件，且检测组件包括弹簧座，所述隔板的底部安置有弹簧座，且弹簧座的端部连接有滑座，所述滑座的底部设置有限位座，且限位座的内部转动连接有转动板，所述转动板的底部抵接有挡板，所述滑座的内部设置有恒力弹簧，且恒力弹簧的一端固定连接有移动座，所述移动座的下部一侧抵接有缓冲挡块，所述滑座的内部一侧固定连接有红外测距传感器。

10、进一步的，所述挡板与升降架固定连接，且挡板的截面呈l形。

11、进一步的，所述移动座与滑座滑动连接，且移动座与下夹座固定连接。

12、本发明提供了一种改性聚丙烯单丝耐候腐蚀性能检测设备，具备以下有益效果：

13、1、本发明通过液压缸驱动升降架竖直移动，利用导向槽与驱动柱的配合传动，带动两侧滑动架同步靠拢或外移，使端部的滑轮臂自动收拢或展开，收拢时可有效减小端部占用宽度，避免与锁紧组件发生空间干涉，同时便于穿设单丝，移动后展开时可将单丝拉成s形弯折形态，快速形成多段有效检测段，并通过锁紧组件同步完成自动夹持固定，该装夹方式无需逐根、逐段手动操作，大幅缩减单一样品装夹耗时，提升检测前准备效率。

14、2、本发明通过配重板的自重偏转使上、下夹座保持常开状态，便于单丝放置，当滑动架外移时，通过联动结构自动推动配重板反向偏转，带动上夹座下行将单丝压紧固定于下夹座上，夹持过程中通过定位销精准约束对接位置，有效避免对位偏移，夹持面铺设的耐腐蚀氟橡胶垫片可增大摩擦系数，防止盐雾腐蚀环境下单丝滑脱移位，后续升降架继续上移后，通过导向槽的竖槽段使滑动架保持当前位置，自动锁止夹持状态，无需人工手动操作锁止结构，整个夹持锁紧过程随单丝调形动作同步完成，操作流程简洁高效，有效降低人工操作量，提升检测试验的整体装夹效率。

15、3、本发明在夹紧固定单丝后，升降架持续上移时通过挡板挤压转动板，使转动板偏转并推动滑座平移，滑座平移过程中，通过恒力弹簧向单丝施加恒定轴向拉力，可在整个检测周期内维持受力稳定性，避免拉力随单丝形变伸长发生波动，保证耐候腐蚀拉伸试验的工况一致性，有效提升检测结果的准确性与数据平行性，在此过程中，红外测距传感器实时监测形变数据，实现形变过程的在线连续监测，无需人工中途开箱测量，保障检测工况长期稳定，大幅减少人工环节与主观误差，有效提升检测试验的整体效率与数据可靠性。

1.一种改性聚丙烯单丝耐候腐蚀性能检测设备，其特征在于，包括保温箱（1）和调形组件（5），所述保温箱（1）的后侧连接有老化组件（2），且保温箱（1）的内部固定连接有隔板（3），所述隔板（3）的顶部固定连接有弹簧夹（4），所述调形组件（5）设置于保温箱（1）的内部，且调形组件（5）包括液压缸（501），所述液压缸（501）的输出端固定连接有升降架（502），且升降架（502）的下部外侧开设有导向槽（503），所述导向槽（503）的内部滑动连接有驱动柱（504），且驱动柱（504）的一端安置有滑动架（505），所述滑动架（505）的中部滑动连接有光杆（506），且滑动架（505）的上部滑动连接有滑杆（507），所述滑杆（507）的外侧套设有缓冲弹簧（508），且滑杆（507）的一端固定连接有转动座（509），所述转动座（509）的一端通过扭簧转轴转动连接有滑轮臂（510），所述滑轮臂（510）的底部安置有导向杆（511），所述保温箱（1）的内侧对称固定连接有限位板（512），所述滑动架（505）的上端连接有锁紧组件（6），所述锁紧组件（6）的下部设置有检测组件（7）。

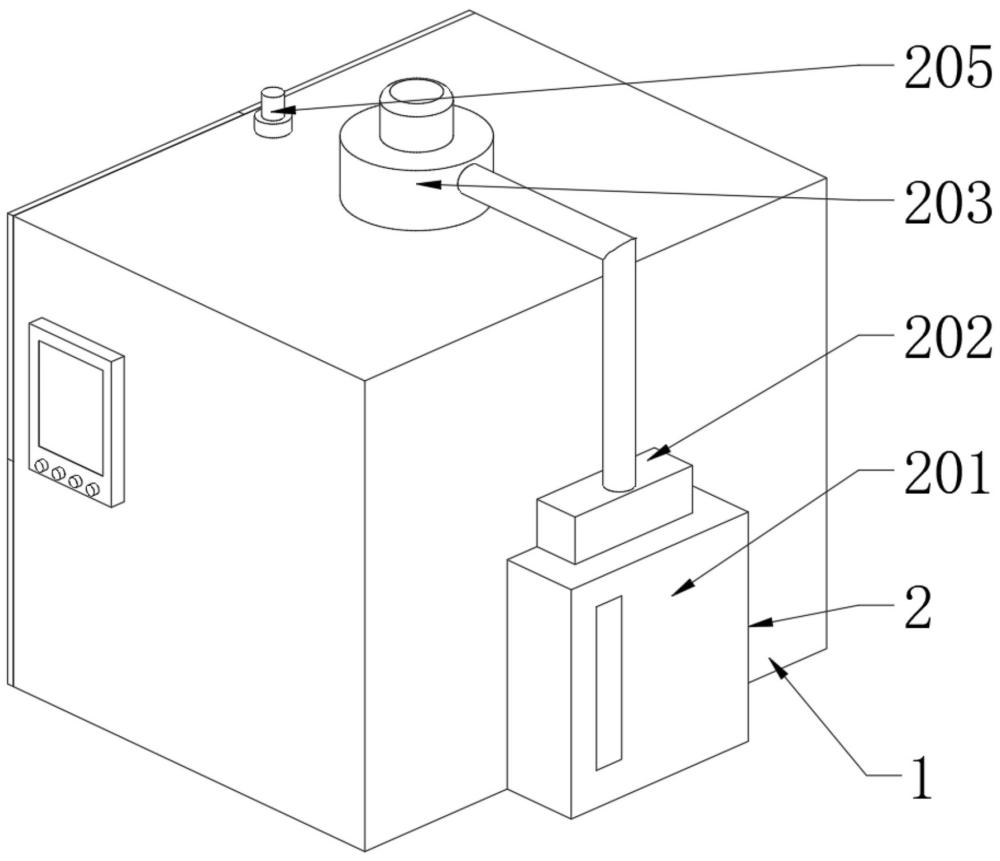

2.根据权利要求1所述的一种改性聚丙烯单丝耐候腐蚀性能检测设备，其特征在于，所述老化组件（2）包括盐雾发生模块（201）、吸气头（202）、热风机（203）、均布孔板（204）和ph温湿度传感器（205），所述保温箱（1）的后侧设置有盐雾发生模块（201），且盐雾发生模块（201）的顶部连接有吸气头（202），所述吸气头（202）的顶部通过管道连接有热风机（203），且热风机（203）的输出端连接有均布孔板（204），所述保温箱（1）的上部设置有ph温湿度传感器（205）。

3.根据权利要求1所述的一种改性聚丙烯单丝耐候腐蚀性能检测设备，其特征在于，所述导向槽（503）设置有四条，且导向槽（503）包括斜槽和与之相连的竖槽，并且位于升降架（502）下部同一板材两侧的导向槽（503）斜槽倾斜方向相反。

4.根据权利要求1所述的一种改性聚丙烯单丝耐候腐蚀性能检测设备，其特征在于，所述光杆（506）和限位板（512）均与保温箱（1）固定连接，且限位板（512）的一侧凹槽呈m形。

5.根据权利要求1所述的一种改性聚丙烯单丝耐候腐蚀性能检测设备，其特征在于，所述缓冲弹簧（508）的两端分别与滑动架（505）和转动座（509）相抵接，且滑动架（505）与隔板（3）滑动连接。

6.根据权利要求1所述的一种改性聚丙烯单丝耐候腐蚀性能检测设备，其特征在于，所述锁紧组件（6）包括滑轮座（601），所述滑动架（505）的上部设置有滑轮座（601），且滑轮座（601）的一端抵接有配重板（602），所述配重板（602）的端部转动连接有支座（603），且配重板（602）的一侧固定连接有槽孔板（604），所述槽孔板（604）的内部滑动连接有凸柱（605），且凸柱（605）的一端固定连接有伸缩座（606），所述伸缩座（606）的底部滑动连接有上夹座（607），且上夹座（607）的底部四角设置有定位销（608），所述定位销（608）的外侧设置有下夹座（609）。

7.根据权利要求6所述的一种改性聚丙烯单丝耐候腐蚀性能检测设备，其特征在于，所述支座（603）和伸缩座（606）均与保温箱（1）固定连接，且伸缩座（606）沿保温箱（1）的内侧顶面呈阵列分布。

8.根据权利要求6所述的一种改性聚丙烯单丝耐候腐蚀性能检测设备，其特征在于，所述隔板（3）的底部连接有检测组件（7），且检测组件（7）包括弹簧座（701），所述隔板（3）的底部安置有弹簧座（701），且弹簧座（701）的端部连接有滑座（702），所述滑座（702）的底部设置有限位座（703），且限位座（703）的内部转动连接有转动板（704），所述转动板（704）的底部抵接有挡板（705），所述滑座（702）的内部设置有恒力弹簧（706），且恒力弹簧（706）的一端固定连接有移动座（707），所述移动座（707）的下部一侧抵接有缓冲挡块（708），所述滑座（702）的内部一侧固定连接有红外测距传感器（709）。

9.根据权利要求8所述的一种改性聚丙烯单丝耐候腐蚀性能检测设备，其特征在于，所述挡板（705）与升降架（502）固定连接，且挡板（705）的截面呈l形。

10.根据权利要求8所述的一种改性聚丙烯单丝耐候腐蚀性能检测设备，其特征在于，所述移动座（707）与滑座（702）滑动连接，且移动座（707）与下夹座（609）固定连接。
