一种微量物证滚动粘取装置的制作方法

本技术涉及物证粘取装置，特别是微量物证滚动粘取装置。

背景技术：

1、在刑事侦查、司法鉴定及物证检验等领域，微量物证（如纤维、毛发、细小碎屑、涂料颗粒等）往往是案件侦破与事实认定的关键线索，其具有体积小、数量少、易附着且易受污染的特点，因此对微量物证的高效、无损收集技术提出了极高要求。目前，行业内主流的微量物证收集方式仍以 “粘取法” 为主，即通过带有粘性的部件直接接触待检平面，将微量物证附着于粘性表面以完成收集；此类粘取装置因操作便捷、成本较低，广泛应用于案发现场勘查、实验室样本预处理等场景，成为微量物证收集环节不可或缺的基础设备。

2、然而，现有微量物证粘取装置在实际应用中仍存在诸多技术短板，难以满足高精度收集需求：其一，多数装置的操作手柄采用直杆式结构，操作人员握持手柄时，手部易与待粘取平面（如地面、桌面、衣物表面）产生空间干涉，导致粘取部件无法自然贴合平面，出现局部悬空或角度偏移，进而造成微量物证漏粘。

3、为此，本实用新型提出一种微量物证滚动粘取装置解决上述问题。

技术实现思路

1、鉴于上述现有技术存在的问题，提出了本实用新型。

2、为解决上述技术问题，本实用新型提供如下技术方案：一种微量物证滚动粘取装置，其包括壳体组件、安装插座、操作手柄和粘取部件；所述壳体组件包括中部卡合壳体、插装于中部卡合壳体上的上壳体以及插装于中部卡合壳体下的下壳体，所述安装插座固定且竖直插装于中部卡合壳体上表面，所述操作手柄呈弯曲形状设置，其前端与粘取部件连接，后端插装于安装插座内；

3、其中，所述操作手柄包括依次连接的支撑杆部、折弯杆部和直杆杆部，所述粘取部件套接于支撑杆部表面，所述折弯杆部呈u型折弯杆体结构设置，且其中部开设有环形卡口。

4、作为本实用新型所述微量物证滚动粘取装置的一种优选方案，其中：所述操作手柄还包括连接于支撑杆部背离折弯杆部端的弹性卡合杆部，所述弹性卡合杆部上设有矩形开口；

5、所述下壳体的内壁固定有内置承载板，所述内置承载板上开设有折弯孔。

6、作为本实用新型所述微量物证滚动粘取装置的一种优选方案，其中：所述下壳体的表面开设有豁口，所述中部卡合壳体位于豁口处延伸形成密封豁口的密封板条。

7、作为本实用新型所述微量物证滚动粘取装置的一种优选方案，其中：所述安装插座包括同轴设置且可相对旋转的上旋转环板和下环形卡板，所述下环形卡板的底面开设有环形插腔，所述下环形卡板的环形插腔内插装有限位柱板，所述限位柱板固定装配于中部卡合壳体的表面。

8、作为本实用新型所述微量物证滚动粘取装置的一种优选方案，其中：所述上旋转环板外侧设有上外硅胶螺纹，且上旋转环板内部贯通有圆腔，所述圆腔的腔体直径与直杆杆部外部直径一致。

9、作为本实用新型所述微量物证滚动粘取装置的一种优选方案，其中：所述下环形卡板外侧设有下外硅胶螺纹，且内部设有供操作手柄后端插入的内插腔；所述内插腔的腔体直径大于直杆杆部外部直径。

10、作为本实用新型所述微量物证滚动粘取装置的一种优选方案，其中：所述粘取部件包括粘取滚轮、缓冲垫层和胶面粘取层，所述缓冲垫层包裹于粘取滚轮外侧，所述胶面粘取层覆盖于缓冲垫层表面。

11、本实用新型的有益效果：

12、本申请通过设置操作手柄，操作手柄包括支撑杆部、折弯杆部和直杆杆部，所述粘取部件套接于支撑杆部表面，所述折弯杆部呈u型折弯杆体结构设置，且其中部开设有环形卡口 ，通过u 型折弯杆部能在握持直杆杆部的手部与粘取部件间形成合理空间间隔，避免手部遮挡或抵触待粘取平面，确保粘取部件自然贴合，进而有效解决了现有直杆式手柄易与待粘取平面产生空间干涉的问题；

13、本申请通过弹性卡合杆部通过矩形开口的弹性形变可紧密卡合于折弯孔，为操作手柄提供稳定装配基础；环形卡口折断后，带物证的弹性卡合杆部、支撑杆部及粘取部件能沿折弯孔落入物证暂存腔，且内置承载板预留的空间避免折弯时部件干涉；密封板条可封闭下壳体豁口，重新插装下壳体后能密封物证暂存腔，防止物证脱落、受潮或污染，实现微量物证的便捷、洁净暂存与转移，进一步优化物证暂存效果；

14、本申请通过限位柱板定位下环形卡板，上旋转环板因圆腔与直杆杆部紧密卡合，拧动带防滑上外硅胶螺纹的上旋转环板即可带动操作手柄旋转，下环形卡板的下外硅胶螺纹提升握持稳定性，内插腔预留的空间保障手柄顺利旋转，最终实现粘取角度灵活调节，适配倾斜平面或狭窄空间的粘取需求，提升装置操作灵活性，有效解决现有装置因操作手柄的握持部过小，难以调节粘取角度的问题。

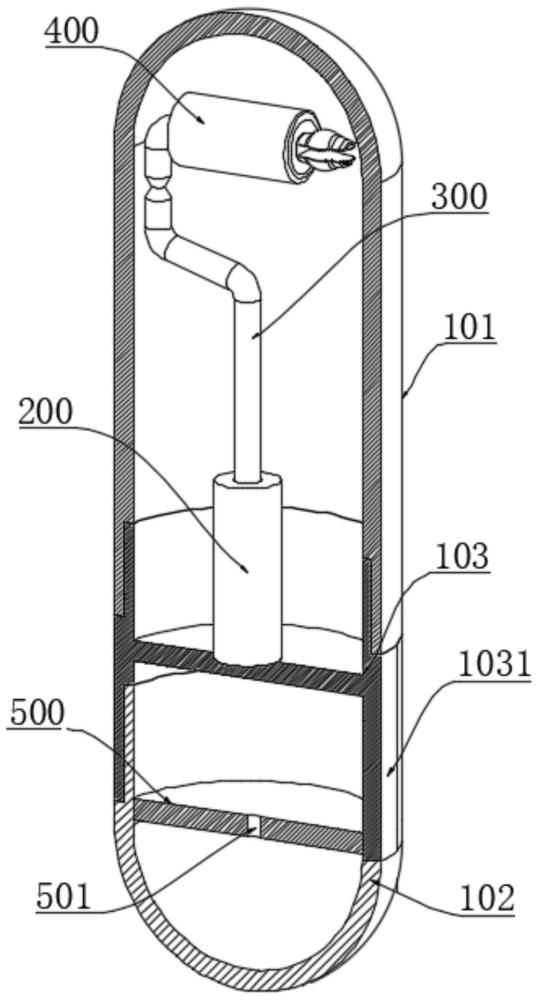

1.一种微量物证滚动粘取装置，其特征在于：包括壳体组件、安装插座（200）、操作手柄（300）和粘取部件（400）；所述壳体组件包括中部卡合壳体（103）、插装于中部卡合壳体（103）上的上壳体（101）以及插装于中部卡合壳体（103）下的下壳体（102），所述安装插座（200）固定且竖直插装于中部卡合壳体（103）上表面，所述操作手柄（300）呈弯曲形状设置，其前端与粘取部件（400）连接，后端插装于安装插座（200）内；

2.如权利要求1所述的微量物证滚动粘取装置，其特征在于：所述操作手柄（300）还包括连接于支撑杆部（302）背离折弯杆部（303）端的弹性卡合杆部（301），所述弹性卡合杆部（301）上设有矩形开口（3011）；

3.如权利要求2所述的微量物证滚动粘取装置，其特征在于：所述下壳体（102）的表面开设有豁口，所述中部卡合壳体（103）位于豁口处延伸形成密封豁口的密封板条（1031）。

4.如权利要求3所述的微量物证滚动粘取装置，其特征在于：所述安装插座（200）包括同轴设置且可相对旋转的上旋转环板（201）和下环形卡板（202），所述下环形卡板（202）的底面开设有环形插腔，所述下环形卡板（202）的环形插腔内插装有限位柱板（203），所述限位柱板（203）固定装配于中部卡合壳体（103）的表面。

5.如权利要求4所述的微量物证滚动粘取装置，其特征在于：所述上旋转环板（201）外侧设有上外硅胶螺纹（2011），且上旋转环板（201）内部贯通有圆腔，所述圆腔的腔体直径与直杆杆部（304）外部直径一致。

6.如权利要求5所述的微量物证滚动粘取装置，其特征在于：所述下环形卡板（202）外侧设有下外硅胶螺纹（2021），且内部设有供操作手柄（300）后端插入的内插腔（2022）；所述内插腔（2022）的腔体直径大于直杆杆部（304）外部直径。

7.如权利要求6所述的微量物证滚动粘取装置，其特征在于：所述粘取部件（400）包括粘取滚轮（401）、缓冲垫层（402）和胶面粘取层（403），所述缓冲垫层（402）包裹于粘取滚轮（401）外侧，所述胶面粘取层（403）覆盖于缓冲垫层（402）表面。
