一种抗振动高可靠性的齿轮传动多联液压润滑泵的制作方法

本发明涉及领域，尤其涉及一种抗振动高可靠性的齿轮传动多联液压润滑泵。

背景技术：

1、多联齿轮泵（英文名：multiple gear pump）是液压元件，通过同一传动轴驱动两个或两个以上独立工作的齿轮泵，各泵常同装在一个壳体内实现结构紧凑、尺寸小，便于主机的总体布置。该泵通过齿轮脱离侧形成真空吸液，啮合侧挤压排液，按结构分为外啮合齿轮泵和内啮合齿轮泵，外啮合型由主动齿轮、从动齿轮及泵体构成，内啮合型采用内齿轮与月牙形隔板配合。

2、现有多联齿轮液压泵存在如下问题：1）紧固螺栓在高频振动下易疲劳松动、断裂，导致泵体密封失效、泄漏；2）多泵油道布局混乱、串油干扰，供油压力不稳定。

3、因此，需要针对性开发新型的液压润滑泵，克服上述问题。

技术实现思路

1、发明目的：针对现有技术的不足与缺陷，本发明提供一种抗振动高可靠性的齿轮传动多联液压润滑泵，具有抗振动、油道清晰、润滑可靠、结构紧凑、齿轮传动、多联集成的特点。

2、技术方案：本发明的一种抗振动高可靠性的齿轮传动多联液压润滑泵，其特征在于：包括前泵体、中泵体、后泵体、过渡盖与后盖；所述前泵体设有进油口ⅰ、进油口ⅱ、出油口ⅰ、出油口ⅱ与出油口ⅲ、以及连通三个出油口的油道ⅰ；所述中泵体设有进油口ⅲ、以及连通出油口ⅱ的油道ⅱ；所述中泵体、后泵体、过渡盖共同形成连通进油口ⅲ、出油口ⅲ的油道ⅲ；所述中泵体、后泵体共用进油口ⅲ，三个出油口集成于前泵体，构成多联集成油道；所述中泵体的油道ⅱ设有两斜孔通道，用于外部传动部分润滑；所述后泵体的油道ⅲ设有两斜孔通道，用于前泵轴承衬套润滑，形成独立分区润滑机构。

3、其中，所述的过渡盖的螺栓孔内设有用于紧固螺栓限位卡紧的弹性卡环，形成抗振紧固结构，防止高频振动导致螺栓断裂。

4、其中，所述的弹性卡环套装于紧固螺栓外周，卡设于过渡盖螺栓孔内部台阶，实现轴向限位与径向减振。

5、其中，所述的油道ⅰ、油道ⅱ、油道ⅲ相互独立，分别对应前泵体、中泵体、后泵体的供油回路，互不串油。

6、其中，所述的中泵体的斜孔通道出口朝向外部传动齿轮啮合区与轴承位，后泵体的斜孔通道出口朝向前泵轴承衬套位置。

7、其中，所述的前泵体、中泵体、后泵体之间采用定位止口配合，结合弹性卡环锁紧。

8、其中，所述的前泵体、中泵体、后泵体内设有贯穿的传动机构。

9、其中，所述的传动机构包括主动轴与从动轴。

10、其中，所述的传动机构还包括前泵齿轮、中泵齿轮、后泵齿轮、传动齿轮。

11、有益效果：与现有技术相比，本发明具有以下显著优点：本发明通过特殊紧固结构、特殊多联油道设计、特殊润滑机构三大创新，提供抗振动、油道清晰、润滑可靠、结构紧凑、齿轮传动、多联集成的抗振动高可靠性的齿轮传动多联液压润滑泵。

12、本发明1）抗振紧固：弹性卡环限位减振，螺栓不易断裂松脱，密封可靠。2）多联油道高效：独立油道、共用进油、出油集成，压力稳定、无串油、安装简便。3）强制润滑：斜孔定点润滑轴承与传动件，磨损小、温升低、寿命长。4）结构紧凑：集成化设计，体积小、适配性强，适合强振动恶劣工况。

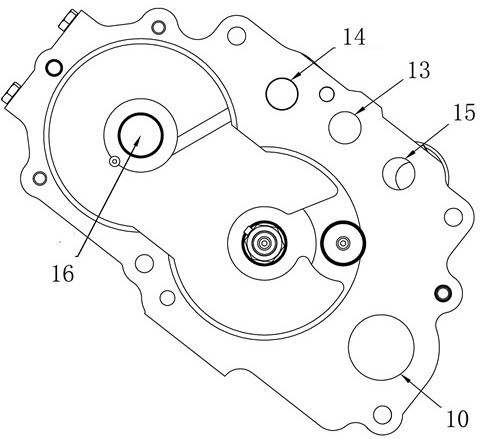

1.一种抗振动高可靠性的齿轮传动多联液压润滑泵，其特征在于：包括前泵体（1）、中泵体（2）、后泵体（3）、过渡盖（4）与后盖（6）；所述前泵体（1）设有进油口ⅰ（10）、进油口ⅱ（11）、出油口ⅰ（13）、出油口ⅱ（14）与出油口ⅲ（15）、以及连通三个出油口的油道ⅰ（7）；所述中泵体（2）设有进油口ⅲ（12）、以及连通出油口ⅱ（14）的油道ⅱ（8）；所述中泵体（2）、后泵体（3）、过渡盖（4）共同形成连通进油口ⅲ（12）、出油口ⅲ（15）的油道ⅲ（9）；所述中泵体（2）、后泵体（3）共用进油口ⅲ（12），三个出油口集成于前泵体（1），构成多联集成油道；所述中泵体（2）的油道ⅱ（8）设有两斜孔通道，用于外部传动部分润滑；所述后泵体（3）的油道ⅲ（9）设有两斜孔通道，用于前泵轴承衬套润滑，形成独立分区润滑机构。

2.根据权利要求1所述的抗振动高可靠性的齿轮传动多联液压润滑泵，其特征在于：所述的过渡盖（4）的螺栓孔内设有用于紧固螺栓限位卡紧的弹性卡环（5），形成抗振紧固结构，防止高频振动导致螺栓断裂。

3.根据权利要求2所述的抗振动高可靠性的齿轮传动多联液压润滑泵，其特征在于：所述的弹性卡环（5）套装于紧固螺栓外周，卡设于过渡盖（4）螺栓孔内部台阶，实现轴向限位与径向减振。

4.根据权利要求1所述的抗振动高可靠性的齿轮传动多联液压润滑泵，其特征在于：所述的油道ⅰ（7）、油道ⅱ（8）、油道ⅲ（9）相互独立，分别对应前泵体（1）、中泵体（2）、后泵体（3）的供油回路，互不串油。

5.根据权利要求1所述的抗振动高可靠性的齿轮传动多联液压润滑泵，其特征在于：所述的中泵体（2）的斜孔通道出口朝向外部传动齿轮啮合区与轴承位，后泵体（3）的斜孔通道出口朝向前泵轴承衬套位置。

6.根据权利要求1所述的抗振动高可靠性的齿轮传动多联液压润滑泵，其特征在于：所述的前泵体（1）、中泵体（2）、后泵体（3）之间采用定位止口配合，结合弹性卡环（5）锁紧。

7.根据权利要求1所述的抗振动高可靠性的齿轮传动多联液压润滑泵，其特征在于：所述的前泵体（1）、中泵体（2）、后泵体（3）内设有贯穿的传动机构（16）。

8.根据权利要求7所述的抗振动高可靠性的齿轮传动多联液压润滑泵，其特征在于：所述的传动机构（16）包括主动轴与从动轴。

9.根据权利要求8所述的抗振动高可靠性的齿轮传动多联液压润滑泵，其特征在于：所述的传动机构（16）还包括前泵齿轮、中泵齿轮、后泵齿轮、传动齿轮。
