一种带锁紧环的杯刷夹持器的制作方法

本技术涉及家用杯刷，具体涉及一种带锁紧环的杯刷夹持器。

背景技术：

1、杯刷钢夹是一种结合钢夹结构与杯刷功能的清洁工具，主要用于解决传统杯刷在清洁深口容器、异形杯具时的局限性。其设计背景源于日常清洁中对高效、便捷工具的需求，尤其针对保温杯、奶瓶、榨汁杯等难以深入清洁的场景。

2、从功能上看，杯刷钢夹通常采用长柄设计配合钢夹头，能灵活夹持百洁布、海绵等清洁材料，深入杯底及杯壁缝隙，有效清除残留污渍和细菌（如专家提醒需重点清洁的瓶底沉淀污垢）。部分产品还具备刷头可替换特性，延长使用寿命，降低更换成本。材质方面，常见不锈钢或pp材质，兼顾耐用性与安全性，部分防爆型钢夹杯刷（如用于易燃易爆场所的防爆工具）则采用黄铜、磷铜合金，满足特殊环境需求。

3、目前，市场应用中，杯刷钢夹既服务于家庭日常，也用于工业场景。家用款注重便携性与多功能，家用款的杯刷钢夹不具有套环，锁紧功能，每次钢夹用完之后松开钢夹时，海绵就会从钢夹上脱落，造成下一次使用时，还需要用钢夹再一次将海绵夹起，操作较为繁琐，且钢夹在夹持海绵进行清洗杯底杯壁的过程中，使用者一边需要用力擦拭杯壁，一边需要握紧钢夹防止海绵脱落，使用起来较为不便，因此，需要提供一种带锁紧环的杯刷夹持器。

技术实现思路

1、有鉴于此，本实用新型的目的在于提供一种带锁紧环的杯刷夹持器，以解决目前，市场应用中，杯刷钢夹既服务于家庭日常，也用于工业场景。家用款注重便携性与多功能，家用款的杯刷钢夹不具有套环，锁紧功能，每次钢夹用完之后松开钢夹时，海绵就会从钢夹上脱落，造成下一次使用时，还需要用钢夹再一次将海绵夹起，操作较为繁琐，且钢夹在夹持海绵进行清洗杯底杯壁的过程中，使用者一边需要用力擦拭杯壁，一边需要握紧钢夹防止海绵脱落，使用起来较为不便的技术问题。

2、为实现上述目的，本实用新型通过以下技术方案实现：

3、一种带锁紧环的杯刷夹持器，包括钢夹，所述钢夹由一根钢轴经多次折弯成两端带有圆环、中部带有弧形弹力弯的钢夹，两端钢夹的顶端折弯有方环结构的夹环，夹环中部夹持有海绵刷，钢夹中部安装有锁紧环，锁紧环套在钢夹的外壁。

4、做为本实用新型的一种优选技术方案，每一侧钢夹的顶端开设有锁环放置口，海绵刷移除后，锁紧环从锁环放置口放入或取出。

5、做为本实用新型的一种优选技术方案，所述海绵刷替换为钢丝球、蓬松棉。

6、做为本实用新型的一种优选技术方案，钢夹的中部设置有向外倾斜的v形杆。

7、做为本实用新型的一种优选技术方案，所述钢夹的根部设置有握持部。

8、做为本实用新型的一种优选技术方案，所述握持部与v形杆折弯有倾斜的限位托过渡。

9、做为本实用新型的一种优选技术方案，所述锁紧环由一根钢轴折弯成的封闭环。

10、本实用新型提供的一种带锁紧环的杯刷夹持器，其中，钢夹由一根钢轴经多次折弯成两端带有圆环、中部带有弧形弹力弯的钢夹，一体成形结构强度高，回弹力强，不易变形，能够经受多次握压不变形，两端钢夹的顶端折弯有方环结构的夹环，增大夹持面积，更有利于将海绵夹持牢固，夹环中部夹持有海绵刷，便于对杯壁杯底进行清刷，钢夹中部安装有锁紧环，锁紧环套在钢夹的外壁，能够对扩张的v形杆向中间进行夹持锁紧，使钢夹顶端的夹环夹紧海绵，使用者无需用力握紧钢夹防止海绵脱落，只需操作海绵对杯壁杯底进行清刷。

11、本实用新型通过在每一侧钢夹的顶端开设有锁环放置口，海绵刷移除后，锁紧环从锁环放置口放入或取出，非常适合家用，在不需要锁紧海绵的时候将锁紧环安装上，不需要锁紧夹持的时候将锁紧环从锁环放置口取出。

12、本实用新型钢夹的中部设置有向外倾斜的v形杆。锁紧环与v形杆表面滑动利用摩擦力及v形杆向外弹的扩张力使锁紧环能够牢固地锁紧在v形杆的任意位置，从而调节钢夹的夹环口大小及夹持力的大小。

13、钢夹的根部设置有握持部，便于握持，提高握持舒适度，握持部与v形杆折弯有倾斜的限位托过渡，有效防止锁紧环脱落。

14、做为本实用新型的一种优选技术方案，所述锁紧环由一根钢轴折弯成的封闭环，一次折弯成型，结构简单，生产成本低。

15、本实用新型的其他优点、目标和特征在某种程度上将在随后的说明书中进行阐述，并且在某种程度上，基于对下文的考察研究对本领域技术人员而言将是显而易见的，或者可以从本实用新型的实践中得到教导。本实用新型的目标和其他优点可以通过下面的说明书来实现和获得。

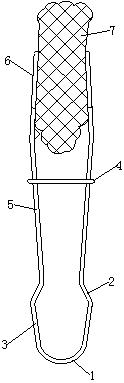

1.一种带锁紧环的杯刷夹持器，包括钢夹，其特征在于：所述钢夹由一根钢轴经多次折弯成两端带有圆环、中部带有弧形弹力弯（1）的钢夹，两端钢夹的顶端折弯有方环结构的夹环（6），夹环（6）中部夹持有海绵刷（7），钢夹中部安装有锁紧环（4），锁紧环（4）套在钢夹的外壁。

2.根据权利要求1所述的一种带锁紧环的杯刷夹持器，其特征在于：每一侧钢夹的顶端开设有锁环放置口（8），海绵刷（7）移除后，锁紧环（4）从锁环放置口（8）放入或取出。

3.根据权利要求1所述的一种带锁紧环的杯刷夹持器，其特征在于：所述海绵刷（7）替换为钢丝球、蓬松棉。

4.根据权利要求1所述的一种带锁紧环的杯刷夹持器，其特征在于：钢夹的中部设置有向外倾斜的v形杆（5）。

5.根据权利要求1所述的一种带锁紧环的杯刷夹持器，其特征在于：所述钢夹的根部设置有握持部（3）。

6.根据权利要求5所述的一种带锁紧环的杯刷夹持器，其特征在于：所述握持部（3）与v形杆（5）折弯有倾斜的限位托（2）过渡。

7.根据权利要求6所述的一种带锁紧环的杯刷夹持器，其特征在于：所述锁紧环（4）由一根钢轴折弯成的封闭环。
