清洁滚刷贴毛设备的制作方法

本技术涉及一种清洁滚刷贴毛设备，属于地面清洁。

背景技术：

1、吸尘器是现代家庭及商业环境中重要的清洁电器，其核心清洁部件——吸头内的滚刷，通过高速度旋转，能有效地将地毯深层或硬质地表面的灰尘、毛发及颗粒物拍起、搅动，再借助吸力将其吸入吸尘仓，从而完成清洁过程；在进行滚刷本体与滚刷毛条之间的组装时，需提前先将一面涂有胶水的毛条放至烤箱中加热以软化胶水，但会出现毛条的侧表面被灼伤的情况，因此，如何改善上述技术问题成为本领域技术人员亟需解决的技术问题。

技术实现思路

1、本实用新型的目的是提供一种清洁滚刷贴毛设备，该清洁滚刷贴毛设备保证在对滚刷毛条所涂的浇水进行加热软化时避免毛条的侧表面受到灼伤，同时使得滚刷毛条可以牢固的安装在滚刷本体上。

2、为达到上述目的，本实用新型采用的技术方案是：一种清洁滚刷贴毛设备，包括：基板、中间板和设置于中间板上方的浮动板，所述浮动板的上方设置有一水平导轨架，所述中间板与浮动板之间通过至少两对导向柱与导向孔配合连接；

3、一竖直设置的气缸安装于中间板的侧端面上并位于浮动板边缘区的正下方，所述气缸的活塞杆位于浮动板的正下方；

4、所述浮动板设置有若干个用于放置滚刷毛条的通槽，所述中间板上位于通槽正下方的区域安装有若干个间隔分布的支撑钉；

5、所述水平导轨架与浮动板之间设置有一供安装滚刷本体的挂架，此挂架与水平导轨架之间设置有一伸缩机构，在伸缩机构在自然状态下，所述气缸的活塞杆处于伸出位置，所述中间板和浮动板之间留有间隙，所述支撑钉的顶部低于浮动板的上表面，在伸缩机构在压合状态下，所述气缸的活塞杆处于压缩位置，所述中间板和浮动板接触，所述支撑钉的顶部高于浮动板的上表面。

6、上述技术方案中进一步改进的方案如下：

7、1. 上述方案中，所述伸缩机构为伸缩气缸。

8、2. 上述方案中，所述气缸的数量为四个，分别位于中间板的四个拐角处。

9、3. 上述方案中，所述中间板与浮动板相背的表面具有若干个凹槽，此凹槽内开有若干个通孔，所述支撑钉嵌入通孔内且支撑钉的端头位于凹槽内。

10、4. 上述方案中，所述导向柱与导向孔的数量为四对，其中两对设置于中间板、浮动板的一侧边，另两对设置于中间板、浮动板的另一侧边。

11、5. 上述方案中，所述导向柱设置于中间板上，所述导向孔设置于浮动板上。

12、6. 上述方案中，所述导向柱设置于中间板边缘处，所述导向孔设置于浮动板相应的边缘处。

13、7. 上述方案中，所述通槽的形状为长条形。

14、由于上述技术方案的运用，本实用新型与现有技术相比具有下列优点：

15、本实用新型清洁滚刷贴毛设备，其包括：基板、中间板和设置于中间板上方的浮动板，浮动板的上方设置有一水平导轨架，中间板与浮动板之间通过至少两对导向柱与导向孔配合连接；一竖直设置的气缸安装于中间板的侧端面上并位于浮动板边缘区的正下方，气缸的活塞杆位于浮动板的正下方；浮动板设置有若干个用于放置滚刷毛条的通槽，中间板上位于通槽正下方的区域安装有若干个间隔分布的支撑钉；水平导轨架与浮动板之间设置有一供安装滚刷本体的挂架，此挂架与水平导轨架之间设置有一伸缩机构，在伸缩机构在自然状态下，气缸的活塞杆处于伸出位置，中间板和浮动板之间留有间隙，支撑钉的顶部低于浮动板的上表面，在伸缩机构在压合状态下，气缸的活塞杆处于压缩位置，中间板和浮动板接触，支撑钉的顶部高于浮动板的上表面；滚刷毛条在与滚刷本体贴合前，安装了滚刷毛条的贴毛治具需进入烤箱加热毛条上表面的胶水，通过浮动板的可上下移动设计，保证在进行浇水软化时避免毛条的侧表面受到灼伤，同时在滚刷毛条与滚刷本体进行贴合时，由于某些滚刷毛条较软，滚刷毛条与滚刷本体之间无法保证足够的压紧力，通过支撑钉与滚刷毛条涂有胶水一面的内侧抵力接触，可以增加滚刷毛条与滚刷本体之间的压紧力从而使得滚刷毛条可以牢固的安装在滚刷本体上。

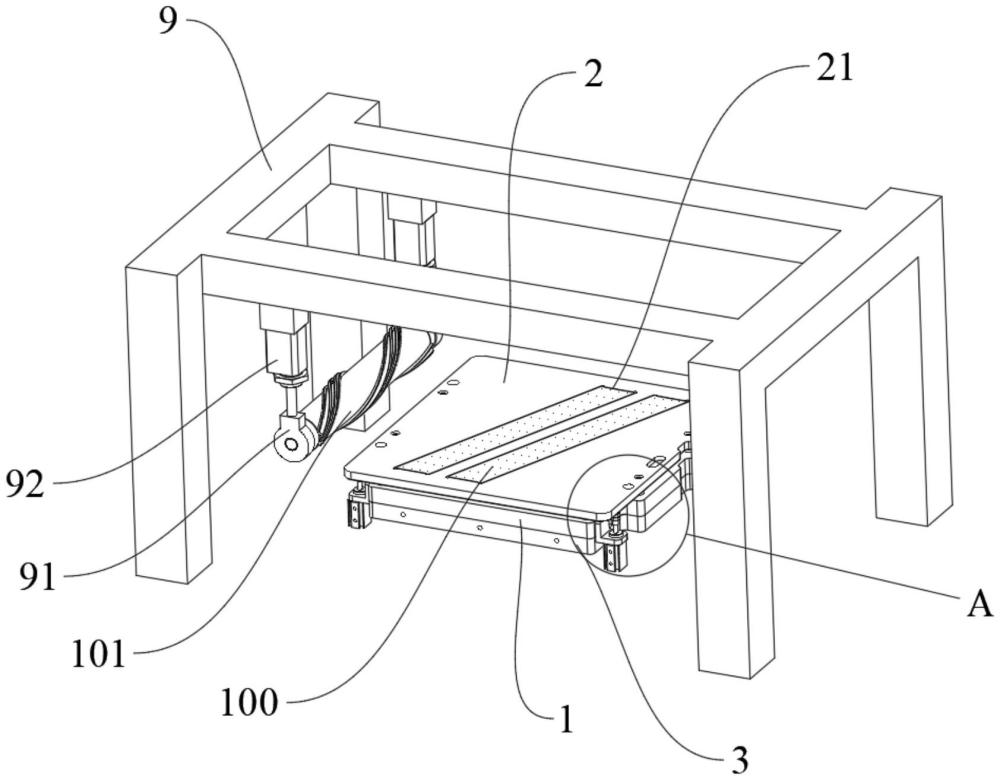

1.一种清洁滚刷贴毛设备，其特征在于：包括：基板（3）、中间板（1）和设置于中间板（1）上方的浮动板（2），所述浮动板（2）的上方设置有一水平导轨架（9），所述中间板（1）与浮动板（2）之间通过至少两对导向柱（4）与导向孔（5）配合连接；

2.根据权利要求1所述的清洁滚刷贴毛设备，其特征在于：所述伸缩机构（92）为伸缩气缸。

3.根据权利要求1所述的清洁滚刷贴毛设备，其特征在于：所述气缸（6）的数量为四个，分别位于中间板（1）的四个拐角处。

4.根据权利要求1所述的清洁滚刷贴毛设备，其特征在于：所述中间板（1）与浮动板（2）相背的表面具有若干个凹槽（12），此凹槽（12）内开有若干个通孔（11），所述支撑钉（8）嵌入通孔（11）内且支撑钉（8）的端头位于凹槽（12）内。

5.根据权利要求1所述的清洁滚刷贴毛设备，其特征在于：所述导向柱（4）与导向孔（5）的数量为四对，其中两对设置于中间板（1）、浮动板（2）的一侧边，另两对设置于中间板（1）、浮动板（2）的另一侧边。

6.根据权利要求1所述的清洁滚刷贴毛设备，其特征在于：所述导向柱（4）设置于中间板（1）上，所述导向孔（5）设置于浮动板（2）上。

7.根据权利要求4所述的清洁滚刷贴毛设备，其特征在于：所述导向柱（4）设置于中间板（1）边缘处，所述导向孔（5）设置于浮动板（2）相应的边缘处。

8.根据权利要求1所述的清洁滚刷贴毛设备，其特征在于：所述通槽（21）的形状为长条形。
