一种可调节长度的滚筒刷手柄的制作方法

本技术涉及滚筒刷，具体为一种可调节长度的滚筒刷手柄。

背景技术：

1、滚筒刷是建筑装饰中常用的涂料施工工具，有长毛、中毛、短毛之分，材质涵盖羊毛、化纤、泡沫塑料等，能满足不同涂料与施工效果需求，使用时，先做好滚筒刷的预处理，滚涂注意手法与力度，保证均匀且避免飞溅，收边要轻，施工后需及时清洗保养，用清水或稀释剂去除残留涂料，顽固污渍可用专用清洗剂，之后晾干存放于干燥通风处，以延长其使用寿命，滚筒刷主要用于建筑装饰工程的大面积涂料滚涂，如内外墙涂料、乳胶漆、防锈漆、墙纸裱糊胶等，其滚面范围广，是最省力、省时的刷具，尤其是接上延长杆后，可轻易粉刷墙面高处或天花板。

2、根据中国专利网公布的公开号为cn206473010u的一种滚筒刷手柄，依次包括手柄头部、手柄颈部和手柄主体，所述手柄头部设置在手柄颈部上，具有相对的两个扇面，两个扇面底部圆弧过渡相连，呈“u”型截面，且“u”型开口外展，所述手柄颈部一端与手柄头部的底部弧面相连接，另一端过渡至手柄主体，所述手柄颈部两侧向手柄头部的两个扇面延伸处设置有若干凸点，本实用新型滚筒刷手柄解决了现有技术中滚筒刷的手柄把握时的手感舒适度欠缺、手臂伸展及施力受限的问题，但该滚筒刷手柄调节效果较差，在使用时较为固定，难以根据不同的使用需求进行长度调节，只能适应固定的使用场景，难以满足使用者的使用需求。

3、因此，需要对滚筒刷手柄进行设计改造，有效的防止其难以调节的现象。

技术实现思路

1、为解决上述背景技术中提出的问题，本实用新型的目的在于提供一种可调节长度的滚筒刷手柄，具备调节长度的优点，解决了难以调节的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种可调节长度的滚筒刷手柄，包括手柄主体，调节组件与定位组件；

3、所述调节组件包括移动柄，所述移动柄位于手柄主体的内部，所述手柄主体的顶部贯穿至移动柄的顶部，所述手柄主体的底部开设有圆槽，所述圆槽的内壁固定连接有弧形条，所述弧形条的数量为二，所述弧形条的内侧固定连接有齿牙，所述齿牙的内侧啮合有齿板，所述齿板位于手柄主体的内部，所述齿板的底部固定连接有连接环，所述连接环位于手柄主体的内部，所述连接环的底部固定连接有转套，所述转套与移动柄活动连接。

4、作为本实用新型优选的，所述定位组件包括通口，所述通口开设在转套的底部，所述手柄主体的底部固定连接有短杆，所述短杆位于通口的内部与通口滑动连接，所述短杆的底部固定连接有圆块，所述转套的底部固定连接有磁铁套，所述圆块位于磁铁套的内部与磁铁套吸合。

5、作为本实用新型优选的，所述手柄主体的表面固定连接有圆环，所述圆环位于转套的内部。

6、作为本实用新型优选的，所述手柄主体的表面固定连接有防滑套，所述防滑套的表面设置有防滑纹。

7、作为本实用新型优选的，所述转套的表面固定连接有弹性套，所述弹性套的材质为弹性橡胶。

8、作为本实用新型优选的，所述齿板的表面固定连接有加强环，所述加强环位于手柄主体的内部。

9、与现有技术相比，本实用新型的有益效果如下：

10、1、本实用新型利用调节组件对移动柄的长度进行调节，在使用时可以调节，能够根据不同的使用需求进行长度调节，可以适应不同的使用场景，可以满足使用者的使用需求。

11、2、本实用新型通过设置定位组件，能够对转套与齿板进行定位，防止转套与齿板发生转动，提高了转套与齿板的稳定性。

12、3、本实用新型通过设置圆环，可以对转套进行限位，防止转套脱离手柄主体，提高了转套的稳定性。

13、4、本实用新型通过设置防滑套，能够增加手柄主体与使用者的摩擦力，让使用者握持手柄主体更加舒适，提高了手柄主体的转动便捷性。

14、5、本实用新型通过设置弹性套，可以增加转套与使用者的摩擦力，提高了转套的转动便捷性。

15、6、本实用新型通过设置加强环，能够对齿板进行加强，防止齿板在移动时发生变形，提高了齿板的整体强度。

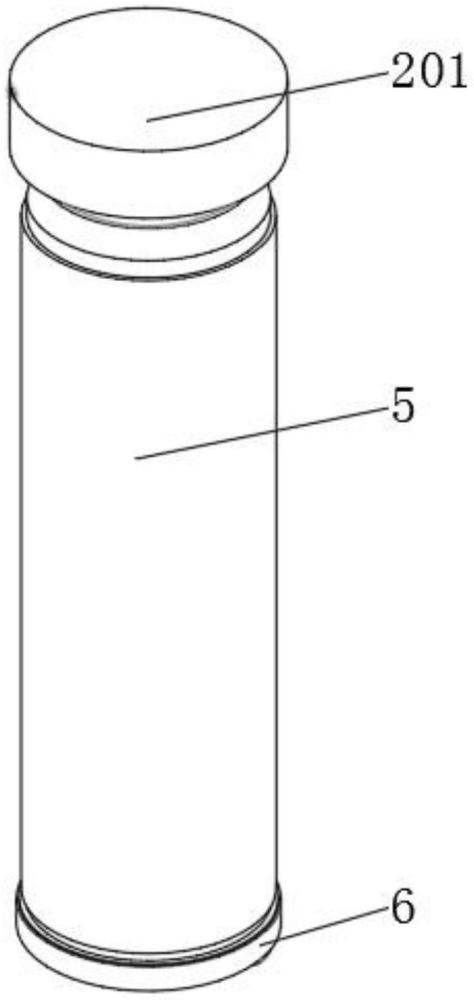

1.一种可调节长度的滚筒刷手柄，包括手柄主体(1)，调节组件(2)与定位组件(3)；

2.根据权利要求1所述的一种可调节长度的滚筒刷手柄，其特征在于：所述定位组件(3)包括通口(301)，所述通口(301)开设在转套(207)的底部，所述手柄主体(1)的底部固定连接有短杆(302)，所述短杆(302)位于通口(301)的内部与通口(301)滑动连接，所述短杆(302)的底部固定连接有圆块(303)，所述转套(207)的底部固定连接有磁铁套(304)，所述圆块(303)位于磁铁套(304)的内部与磁铁套(304)吸合。

3.根据权利要求1所述的一种可调节长度的滚筒刷手柄，其特征在于：所述手柄主体(1)的表面固定连接有圆环(4)，所述圆环(4)位于转套(207)的内部。

4.根据权利要求1所述的一种可调节长度的滚筒刷手柄，其特征在于：所述手柄主体(1)的表面固定连接有防滑套(5)，所述防滑套(5)的表面设置有防滑纹。

5.根据权利要求1所述的一种可调节长度的滚筒刷手柄，其特征在于：所述转套(207)的表面固定连接有弹性套(6)，所述弹性套(6)的材质为弹性橡胶。

6.根据权利要求1所述的一种可调节长度的滚筒刷手柄，其特征在于：所述齿板(205)的表面固定连接有加强环(7)，所述加强环(7)位于手柄主体(1)的内部。
