一种美妆笔刷清洗装置及浴室柜的制作方法

本技术涉及美妆工具清洗，具体而言，涉及一种美妆笔刷清洗装置及浴室柜。

背景技术：

1、美妆笔刷是用于辅助化妆的工具，材质分为动物毛和合成毛两类。刷头形状根据不同上妆部位设计为弧形或尖顶结构，影响妆容均匀度。在美妆使用场景中，美妆笔刷需定期清洗以保证美妆效果和卫生。

2、现有技术中的美妆笔刷清洗器，因美妆笔刷毛刷部分大且紧密，难以对毛刷内部毛绒有效清洗，导致内部毛绒残留污垢，影响后续使用，同时，不便于检测清洗洁净度，缺乏可高效撑开毛刷，并有序控制清洗的结构与方法，无法满足用户对美妆笔刷深度清洁以及便捷使用的需求。

技术实现思路

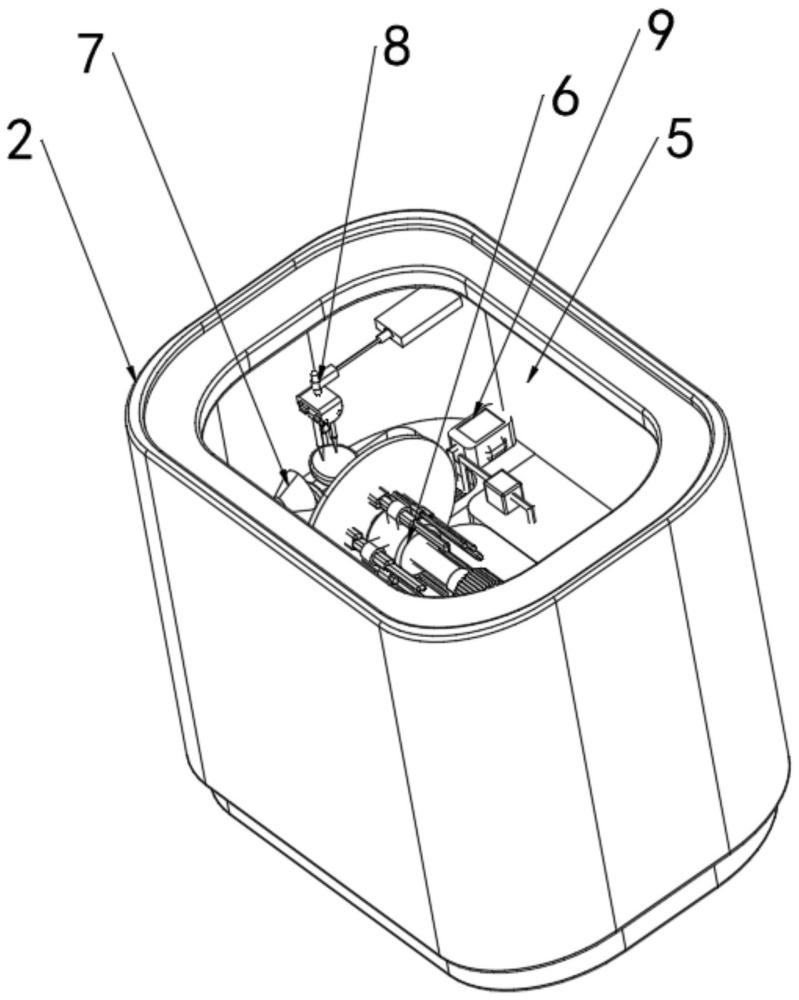

1、为克服现有技术中美妆笔刷清洗器，因美妆笔刷毛刷部分大且紧密，难以对毛刷内部毛绒有效清洗，导致内部毛绒残留污垢，影响后续使用，同时，不便于检测清洗洁净度，缺乏可高效撑开毛刷，并有序控制清洗的结构与方法，无法满足用户对美妆笔刷深度清洁以及便捷使用的需求等问题，本实用新型提供了一种美妆笔刷清洗装置，包括清洗盒以及设置于清洗盒内部的清洗腔，所述清洗腔内设置有旋转固定机构、清洗机构、扩撑机构和污水检测机构；

2、所述旋转固定机构通过移动组件可移动地安装于清洗腔内侧的中部，所述旋转固定机构的活动端设置有若干个可放置美妆笔刷的笔刷卡夹并可带动美妆笔刷旋转；

3、所述清洗机构，安装于清洗腔内部的一侧，包括依次相连的喷洒头、喷洒管和抽水泵，所述喷洒头的喷洒方向朝向清洗腔内壁并对准美妆笔刷的表面；

4、所述扩撑机构安装于旋转固定机构上方，所述扩撑机构的活动端设置有可撑开美妆笔刷刷毛的扩撑针；

5、所述污水检测机构，设置于清洗腔底部，包括污度检测器和检测通道，所述污度检测器的检测端通过检测通道连接于清洗腔底部的用于存放清洗后污水的污水暂存箱。

6、将多个美妆笔刷放置在旋转固定机构上，可在清洗机构对美妆笔进行清洗时对笔刷进行旋转，实现多个美妆笔共同清洗的效果，从而提高清洗效率，并且，美妆笔刷上方设置有扩撑机构，可精准插入美妆笔刷毛刷缝隙，将原本紧密的毛绒结构均匀撑开，使毛刷内部暴露，从而便于清洗机构对美妆笔刷彻底清洗，可深入清除毛刷根部残留的化妆品、油脂的污垢，清洁覆盖率大大提升，同时，美妆笔刷下方还设置有污水检测机构，可在污度检测器的作用下检测清洗后污水的浊度，从而自动判断清洁程度，并根据需要控制装置重复清洗，进一步提高了装置整体的实用性。

7、所述旋转固定机构包括旋转杆、齿轮组、滑动座、第一旋转电机、收纳座、旋转板、第二旋转电机，所述滑动座上安装有第二旋转电机，所述第二旋转电机的活动端向上连接有旋转板，所述旋转板设置于收纳座的下表面的内部并与之转动连接，所述收纳座可旋转地设置于滑动座上方，所述收纳座的上方通过支架安装有齿轮组和第一旋转电机，所述齿轮组的输入端连接所述第一旋转电机，所述齿轮组的输出端连接有与清洗腔长度方向水平平行设置的旋转杆，所述旋转杆朝向清洗机构的一端的外表面均匀分布有若干个所述笔刷卡夹。

8、通过旋转固定机构，可以进行角度调整转动，通过第二旋转电机驱动旋转板，可进一步控制收纳座的旋转角度，在清洗过程中，可由收纳座带动美妆笔刷间歇性旋转，使毛刷不同区域依次对准清洗喷洒头。

9、所述滑动座安装于移动组件上，所述移动组件包括移动板和驱动电机，所述清洗腔的底部沿长度方向形成有滑动槽，所述滑动槽内滑动连接有所述滑动座，所述滑动座的底部连接有移动板，所述移动板通过螺纹杆与驱动电机的活动端相连，所述驱动电机和所述移动板均设置于清洗腔底部的隔板内部。

10、所述清洗盒的底部设置有底板，所述底板到所述清洗腔之间形成有清水箱，所述清水箱通过抽水管与所述抽水泵的输入端相连通，所述抽水泵的输出端连接有喷洒管，所述喷洒管的出口处安装有喷洒头。

11、所述扩撑机构包括电动伸缩杆、气动升降杆、扩撑针、扩撑安装架和微型气动伸缩杆，所述电动伸缩杆水平安装于清洗腔内部与所述清洗机构相对的一侧的侧壁上，所述电动伸缩杆的活动端安装有竖直设置的气动升降杆，所述气动升降杆的活动端向下安装有扩撑安装架，所述扩撑安装架的底部铰接有两个扩撑针，两个所述扩撑针之间安装有连接扩撑安装架的固定杆，所述固定杆到两个所述扩撑针之间方便安装有若干个微型气动伸缩杆，每个所述微型气动伸缩杆的外部均套设有复位弹簧。

12、当美妆笔刷固定于收笔刷卡夹后，可通过控制电动伸缩杆长度，将扩撑针精准下移至美妆笔刷的毛刷表面，微型气动伸缩杆驱动扩撑针克服回位弹簧弹力向两侧撑开，插入毛刷内部缝隙，将紧密的毛绒结构打开，使清洗液能够充分渗透到毛刷内部，配合清洗机构的高压水流可对撑开的毛刷进行度无死角冲刷，实现传统清洗器难以触及的内部毛绒清洁。

13、所述扩撑机构的正下方安装有污水暂存箱，所述污水暂存箱顶部的一侧安装有所述污度检测器，所述污水暂存箱的中部可拆卸地安装有底架板，所述底架板上形成有若干个滤水孔。

14、污水通过清洗腔上的底架板和污水排接口可进入污水暂存箱，经抽污水泵抽取后，可排入污水存储箱，以便后续排出进行处理，通过污水存储箱和放置清洗后污水暂存箱的设置，可实现阶段性污水暂存与最终集中处理，避免污水回流污染，确保甩干过程高效进行。

15、所述清洗腔的底部安装有与所述污水暂存箱向贴合的污水存储箱，所述污水存储箱的顶部安装有污水泵，所述污水泵的输入端通过抽污水管连接所述污水暂存箱，所述污水泵的输出端通过排污水管连接所述污水存储箱。

16、所述旋转杆靠近清洗机构的一侧安装有圆形的挡板，所述挡板与若干个笔刷卡夹相对应位置处形成有方便美妆笔刷穿过的若干个通孔。

17、本实用新型还提供了一种浴室柜，包括浴室柜本体和美妆笔刷清洗装置，所述浴室柜本体顶端的中部设置有洗手池和水龙头，所述洗手池和水龙头的一旁位置处形成有凹槽，所述凹槽的内部嵌入安装有所述清洗盒。

18、有益效果：

19、采用本实用新型技术方案产生的有益效果如下：

20、（1）将多个美妆笔刷放置在旋转固定机构上，可在清洗机构对美妆笔进行清洗时对笔刷进行旋转，实现多个美妆笔刷共同清洗的效果，从而提高清洗效率，并且，在清洗时，美妆笔刷上方设置有扩撑机构，可精准插入美妆笔刷毛刷缝隙，将原本紧密的毛绒结构均匀撑开，使毛刷内部暴露，从而便于清洗机构对美妆笔刷彻底清洗，可深入清除毛刷根部残留的化妆品、油脂的污垢，清洁覆盖率大大提升，同时，美妆笔刷下方还设置有污水检测机构，可在污度检测器的作用下检测清洗后污水的浊度，从而自动判断清洁程度，并根据需要控制装置进行多重清洗，进一步提高了装置整体的实用性。

21、（2）当美妆笔刷固定于收笔刷卡夹后，可通过控制电动伸缩杆长度，将扩撑针精准下移至美妆笔刷的毛刷表面，微型气动伸缩杆驱动扩撑针克服回位弹簧弹力向两侧撑开，插入毛刷内部缝隙，将紧密的毛绒结构打开，使清洗液能够充分渗透到毛刷内部，配合清洗机构的高压水流可对撑开的毛刷进行360度无死角冲刷，实现传统清洗器难以触及的内部毛绒清洁。

22、（3）通过旋转固定机构，可以进行角度调整转动，通过第二旋转电机驱动旋转板，可进一步控制收纳座的旋转角度，在清洗过程中，可由收纳座带动美妆笔刷间歇性旋转，使毛刷不同区域依次对准清洗喷洒头。

23、（4）污水通过清洗腔上的底架板和污水排接口可进入污水暂存箱，经抽污水泵抽取后，可排入污水存储箱，以便后续排出进行处理，通过污水存储箱和放置清洗后污水暂存箱的设置，可实现阶段性污水暂存与最终集中处理，避免污水回流污染，确保甩干过程高效进行。
