刷子植毛工具和用于对刷子进行植毛的方法与流程

本发明涉及一种用于将刷毛束给送并锚固在刷体的孔中的刷子植毛工具以及一种对刷子进行植毛的方法。

背景技术：

1、刷子植毛工具通常具有工具头和引导组件，所述工具头在刷体与后止点之间往复运动并包括植毛尖端，所述引导组件朝植毛尖端伸展，并且在引导组件中设有朝植毛尖端伸展的通道，植毛舌伸入所述通道中，并且植毛舌可以沿着该通道从缩回位置移动至植毛尖端并返回。引导组件具有导入通道中的用于锚固件的给送开口以及在朝向植毛尖端的方向上位于给送开口前方的用于刷毛束的插入开口。这些刷毛束通过植毛舌与锚固件一起沿着通道朝植毛尖端移动并进入刷体的邻近的孔中。

2、通常，刷毛束是折叠的并且锚固件那么处于折叠部段中，所述锚固件通过植毛舌向植毛尖端运动，并且在此将通道中的折叠的刷毛束向植毛尖端驱动。

3、在锚固件在给送开口后方被引入到通道中之后，锚固件紧接着在植毛过程时运动经过给送开口。

4、为了防止锚固件在给送开口的区域中离开通道，锚固件的（在通道的纵向方向上测量的）宽度大于插入开口的在相同方向上测量的宽度。通常，牙刷具有直径约为1.7mm的孔，并且锚固件的长度约为2.2mm，使得其切入到孔的壁中。是关于通道横向于通道纵向方向测量锚固件的长度。在工业中，1.4mm的锚固件宽度已经被确立为标准。该宽度也完全足以用于也在宽度通常仅为0.9mm的插入开口的区域中引导锚固件。然而，越来越多地使用具有大量细丝的刷毛束，那么这也需要更大的插入开口。由此，锚固件的宽度也自动变大，以便能够实现即使经过变大的插入开口也可在通道中引导。然而，随着锚固件的宽度增加，刷体的厚度也必须一起增加。替选于此，孔必须更深地伸入到刷体中，但从设计也从视觉角度来看，这并不总是期望的。

5、尽管存在临时打开及封闭插入开口的解决方案，但这些解决方案部分地在设计方面非常耗费并且包括许多零部件。

技术实现思路

1、本发明的目的是改进刷子植毛工具，使得尽管存在大的插入开口，也可以安装宽度非常窄的锚固件。

2、该目的在最初提到的类型的刷子植毛工具中通过如下方式实现：邻近插入开口设有封闭件，该封闭件在通道方向上沿着轨迹被引导并且可以线性地来回移动，该封闭件与驱动器耦联，使得其在插入刷毛束之后至少部分地封闭插入开口，并且该封闭件在插入开口的区域中形成用于锚固件的侧向引导。

3、在根据本发明的刷子植毛工具中，封闭件非常简单地集成到引导组件中，更确切地说通过线性运动轨迹。封闭件同时形成用于锚固件的侧向引导。

4、例如，在封闭件中引入纵向凹槽，锚固件在所述纵向凹槽中行进。

5、优选地设有弹簧，该弹簧使封闭件沿一个方向运动，并且从而也沿一个方向预紧，使得弹簧形成驱动器。

6、弹簧可以使封闭件运动到封闭位置，在该封闭位置，插入开口通过封闭件至少部分地被封闭。那么，相反方向上的运动必须经由驱动器进行。

7、封闭件的运动可以通过自身的驱动器进行，例如通过诸如伺服马达的电驱动器。

8、替选于此，具有主驱动器，用于使引导组件与植毛尖端一起往复运动。在引导组件的运动时，封闭件经由机械耦联相对于引导组件运动。

9、该机械耦联可以以各种方式实现。例如，主驱动器可以负责使植毛尖端与引导组件一起运动，而封闭件的运动借助于凸轮控制获得。另外，还有一些混合解决方案，即如下解决方案，在这些解决方案中，运动或部分运动由单独的马达实现，并且其他运动通过主驱动器以及与该主驱动器的机械耦联来实现。

10、例如，可以设有用于封闭件的机械止挡，在植毛尖端与引导组件一起返回运动时在到达后止点之前达到该机械止挡，并且在引导组件进一步运动直至后止点期间，该机械止挡保持封闭件的位置，使得插入开口被打开。这是一种用于在封闭件与引导组件之间产生相对运动的特别简单的机械解决方案。那么，在从后止点开始运动时，在锚固件已经到达插入开口之前，插入开口已经自动地部分或完全封闭。在后止点处，锚固件和刷毛束被侧向引入到通道中。

11、当封闭件朝向插入开口的方向被弹簧加载时，并且在离开止挡之后引导组件在朝向刷体的方向上运动时，封闭件可以在没有自身的电动驱动器的情况下至少部分地封闭插入开口，其方式为：引导组件相对于封闭件运动并且封闭件保持空间位置不变，。

12、止挡也可以可移动地构成并且在与封闭件接触之前可以沿与封闭件相同的方向运动，但是比该封闭件更慢，以便实现柔和的冲击，借助于该柔和的冲击，减少构件负荷还有声发射。

13、替选于此，止挡也可以被阻尼。

14、封闭件支承在引导组件上并且从而与该引导组件一起往复运动。

15、引导组件可以在工具头的区域中包括覆盖件，并且封闭件那么可以支承在覆盖件上或覆盖件中并且/或者支承在引导组件上或引导组件中。覆盖件形成用于封闭件的支承装置的一部分。

16、本发明的一个特别简单的实施方式通过如下方式实现：工具头具有两个与刷体接触的侧向植毛夹爪，其中植毛夹爪之一形成封闭件。因此，该植毛夹爪可相对于引导组件移动并支承在该引导组件上。因此，可移动的植毛夹爪不仅形成插入开口的区域中的引导，而且由于其本身形成工具头的一部分，因此也形成了直至植毛尖端的侧向引导。

17、封闭件的运动距离可设定地实施，以便改变插入开口被封闭件减小的最大程度。以此允许在最大打开位置调节插入开口的横截面，使得可以用相同的植毛工具来处理每个刷毛束的不同数量的细丝。例如，这可以通过可调节的止挡或通过可变的驱动器或也通过改变后止点来实现。

18、此外，本发明还提供了一种对刷子进行植毛的简化方法，该方法使用用于将刷毛束给送并锚固在刷体的孔中的刷子植毛工具，特别是使用根据本发明的刷子植毛工具。该方法的特征在于以下步骤：

19、a）使植毛尖端与引导组件一起从刷体在朝向后止点的方向上移动，

20、b）在到达后止点之前，在封闭件与引导组件之间进行线性相对运动，使得封闭件释放插入开口，

21、c）在后止点处，将刷毛束经由插入开口侧向导入到引导组件中，并且将锚固件经由给送开口引入到通道中，

22、d）使植毛舌在朝向植毛尖端的方向上运动并且将锚固件引导至刷毛束，

23、e）在植毛舌到达插入开口之前，通过在封闭件与引导组件之间的线性相对运动使封闭件运动到插入开口中，以及

24、f）紧接着使植毛舌在插入开口的区域中沿着封闭件朝植毛尖端运动，并且在此将锚固件与刷毛束一起推入到刷体的孔中。

25、优选地，支承在引导组件中的植毛夹爪用作封闭件。

26、在步骤b）中，封闭件可以被止挡，并且引导组件进一步朝向后止点移动，使得插入开口被释放。

27、在步骤e）中，使引导组件在朝向刷体的方向上运动，并且保持封闭件位置固定，使得其减小插入开口的横截面。

1.一种刷子植毛工具，所述刷子植毛工具用于将刷毛束（66）给送并锚固到刷体（10）的孔中，所述刷子植毛工具包括：工具头（34），所述工具头在所述刷体（10）与后止点之间往复运动并包括植毛尖端（72）；引导组件（36），所述引导组件朝所述植毛尖端（72）伸展，所述引导组件中设有朝所述植毛尖端（72）伸展的通道（38），植毛舌（18）伸入所述所述通道中，并且所述植毛舌（18）能够沿着所述通道从缩回位置移动至所述植毛尖端（72）并返回；用于锚固件的给送开口（42），所述给送开口通入所述通道（38）；以及用于刷毛束（66）的插入开口（54），所述插入开口在朝向所述植毛尖端（72）的方向上位于所述给送开口（42）的前方，其中插入到所述通道（38）中的刷毛束（66）能够由所述植毛舌（18）与所述锚固件一起沿着所述通道（38）朝所述植毛尖端（72）移动并进入所述刷体（10）的邻近的孔中，其特征在于，邻近所述插入开口（54）设有封闭件，所述封闭件在通道方向上沿着轨迹被引导并且能够线性地来回移动，所述封闭件与驱动器耦联，使得在插入所述刷毛束（66）之后，所述封闭件至少部分地封闭所述插入开口（54），并且所述封闭件在所述插入开口（54）的区域中形成用于所述锚固件的侧向引导。

2.根据权利要求1所述的刷子植毛工具，其特征在于，设有弹簧（76），所述弹簧使所述封闭件沿一个方向运动。

3.根据权利要求2所述的刷子植毛工具，其特征在于，所述弹簧（76）使所述封闭件运动到封闭位置，在所述封闭位置，所述插入开口（54）至少部分地通过所述封闭件封闭。

4.根据前述权利要求中任一项所述的刷子植毛工具，其特征在于，设有用于所述封闭件的自身的驱动器，尤其是电驱动器。

5.根据前述权利要求中任一项所述的刷子植毛工具，其特征在于，设有用于所述引导组件（36）与所述植毛尖端（72）一起往复运动的主驱动器（25），其中在所述引导组件（36）运动时，所述封闭件经由机械耦联相对于所述引导组件（36）运动。

6.根据权利要求5所述的刷子植毛工具，其特征在于，设有用于所述封闭件的机械止挡（82），在所述植毛尖端（72）与所述引导组件（36）一起返回运动时在到达所述后止点之前达到所述机械止挡，并且在所述引导组件（36）进一步运动直至所述后止点期间，所述机械止挡保持所述封闭件的位置，使得所述插入开口（54）打开。

7.根据权利要求6所述的刷子植毛工具，其特征在于，所述封闭件朝向所述插入开口（54）的方向被弹簧加载，使得在离开所述止挡（82）之后在朝向所述刷体（10）的方向上运动时，所述封闭件至少部分地封闭所述插入开口（54）。

8.根据权利要求6或7所述的刷子植毛工具，其特征在于，所述止挡（82）可移动地构成并且在与所述封闭件接触之前沿与所述封闭件相同的方向运动。

9.根据前述权利要求中任一项所述的刷子植毛工具，其特征在于，所述封闭件支承在所述引导组件（36）上或所述引导组件中。

10.根据前述权利要求中任一项所述的刷子植毛工具，其特征在于，所述引导组件（36）在所述工具头（34）的区域中具有覆盖件（60），并且所述封闭件支承在所述覆盖件（60）上或所述覆盖件中。

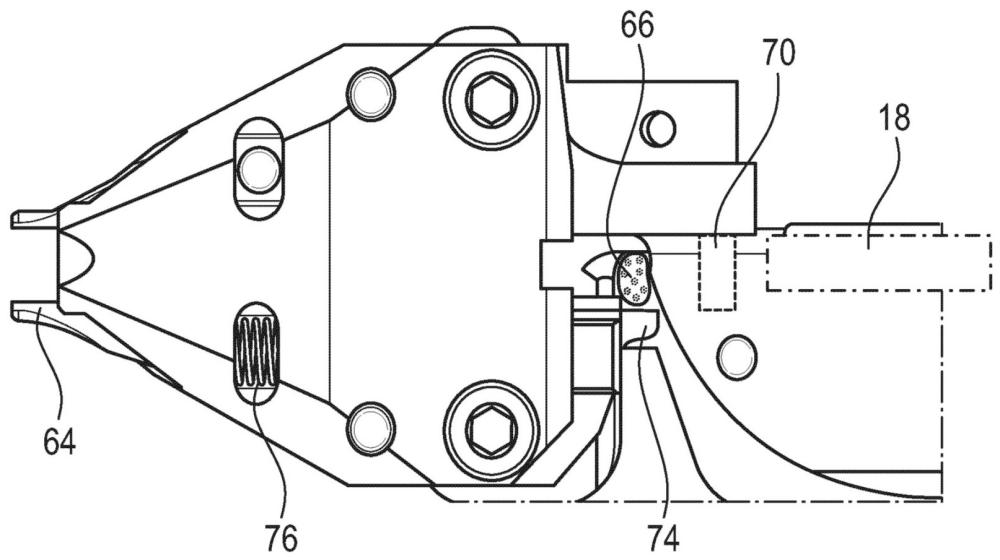

11.根据前述权利要求中任一项所述的刷子植毛工具，其特征在于，所述工具头（34）具有两个侧向的植毛夹爪（62、64），所述植毛夹爪与所述刷体（10）接触并且所述植毛夹爪中的一个植毛夹爪（64）形成所述封闭件。

12.根据前述权利要求中任一项所述的刷子植毛工具，其特征在于，所述封闭件的运动距离是可调节的，以改变所述插入开口（54）被所述封闭件覆盖的最大程度。

13.一种使用刷子植毛工具对刷子进行植毛的方法，该刷子植毛工具用于将刷毛束（66）给送并锚固到刷体（10）的孔中，所述刷子植毛工具包括：工具头（34），所述工具头在所述刷体（10）与后止点之间往复运动并包括植毛尖端（72）；引导组件（36），所述引导组件朝所述植毛尖端（72）伸展，在所述引导组件中设有朝所述植毛尖端（72）伸展的通道（38），植毛舌（18）伸入所述通道中，并且所述植毛舌（18）能够沿着所述通道从缩回位置移动至所述植毛尖端（72）并返回；用于锚固件的给送开口（42），所述给送开口伸入所述通道（38）中；以及用于刷毛束（66）的插入开口（54），所述插入开口在朝向所述植毛尖端的方向上位于所述给送开口（42）的前方，其中插入到所述通道（38）中的刷毛束（66）能够由所述植毛舌（18）与所述锚固件一起沿着所述通道（38）朝所述植毛尖端（72）移动并进入所述刷体（10）的邻近的孔中，其中邻近所述插入开口（54）设有封闭件，所述封闭件在通道方向上沿着轨迹（77）被引导并且能够线性地来回移动，其特征在于以下步骤：

14.根据权利要求13所述的方法，其特征在于，在步骤b）中，所述封闭件被止挡，并且所述引导组件（36）进一步朝向所述后止点移动，使得所述插入开口（54）被释放。

15.根据权利要求13或14所述的方法，其特征在于，在步骤e）中，使所述引导组件（36）在朝向所述刷体（10）的方向上运动，并且保持所述封闭件位置固定，使得该封闭件减小所述插入开口（54）的横截面。
