一种多规格牙刷夹持定位装置的制作方法

本技术涉及牙刷生产，具体是一种多规格牙刷夹持定位装置。

背景技术：

1、牙刷植毛是牙刷制造中的核心工序，它通过精密的自动化设备，将一簇簇刷毛准确地植入并固定在预先打好孔的牙刷头板上。其主流技术是利用细小的金属钉在模具内将刷毛束中部卡紧，并弯折固定于刷头背部的孔槽中。

2、现有技术中，授权公告号为cn113876112a，一种高效牙刷植毛装置，包括操作台、中央控制器、钻孔工位和植毛工位，所述操作台下驱动电机的输出端通过旋转轴设有转盘，以转盘的中心为圆心依次设有若干个第一矩形通槽和第二矩形通槽。

3、将牙刷柄固定住之后，可以通过转盘带动牙刷柄旋转。从而将牙刷柄准确移动到植毛机头下方的预定位置，为后续的植毛作业做好准备。由于不同类型的牙刷产品存在尺寸差异，牙刷柄的长度、直径等参数都会有所不同，这就对定位装置提出了更高的要求。为了适应不同规格的牙刷柄生产需求，提出一种多规格牙刷夹持定位装置。

技术实现思路

1、本实用新型的目的在于提供一种多规格牙刷夹持定位装置，以解决现有技术中的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种多规格牙刷夹持定位装置，包括转盘，所述转盘上开设有设备豁口，所述设备豁口处固定安装有外壳，所述外壳内固定安装有基座，所述基座一端安装有夹持机构，所述夹持机构包括固定安装于基座上的两个机构壳体，两个所述机构壳体内滑动安装有第一导杆，所述第一导杆末端固定安装有夹板，所述夹板上开设有v形槽，所述第一导杆上套设有推力弹簧，所述基座另一端设有定位机构。

3、优选的，所述夹持机构还包括转动安装于夹板底部的活动轴，所述活动轴上转动安装有导辊，所述基座上开设有滑槽。

4、优选的，所述夹板底部开设有转动槽，所述活动轴通过转动槽转动安装于夹板底部。

5、优选的，所述活动轴通过滑槽滑动安装于基座上，所述推力弹簧一端连接在夹板上，所述推力弹簧另一端连接在机构壳体一端处，所述夹板通过第一导杆滑动安装于机构壳体内。

6、优选的，所述定位机构包括固定安装于外壳内的气缸以及滑动安装于基座上的第二导杆，所述第二导杆末端固定安装有压块，所述第二导杆上套设有复位弹簧，所述气缸的输出末端固定安装有驱动杆，所述驱动杆上固定安装有顶块，所述驱动杆末端固定安装于梯形板。

7、优选的，所述基座上开设有滑动孔，所述第二导杆通过滑动孔滑动安装于基座上。

8、优选的，所述基座底部设有滑套，所述驱动杆通过滑套滑动安装于基座底部。

9、优选的，所述顶块通过驱动杆活动安装于压块一侧，所述复位弹簧一端连接在压块上，所述复位弹簧另一端连接在基座上。

10、与现有技术相比，本实用新型的有益效果是：

11、1.本申请中处于两个导辊之间的梯形板能够撑开夹板，从而使基座之上不存在阻挡物。不同规格的牙刷头可放置于基座之上，在牙刷头放置于基座之后，可控制气缸伸出。当气缸伸出时，梯形板会向前移动，促使梯形板与导辊分离。在梯形板与导辊分离之后，推力弹簧可使两块夹板做相向运动，让两块夹板夹持于牙刷柄颈部，进而实现牙刷柄的初步定位。

12、2.本申请中气缸持续伸出时，会驱动顶块向前位移，顶块带动顶块向前移动，进而促使压块向前运动，使压块紧密贴合于刷头处，以此将不同规格的牙刷柄稳固于基座之上。与此同时，当气缸回缩，复位弹簧会牵引压块复位，梯形板则会移动至两个导辊之间，从而解除对牙刷柄的锁定状态，便于完成牙刷柄的卸载操作。

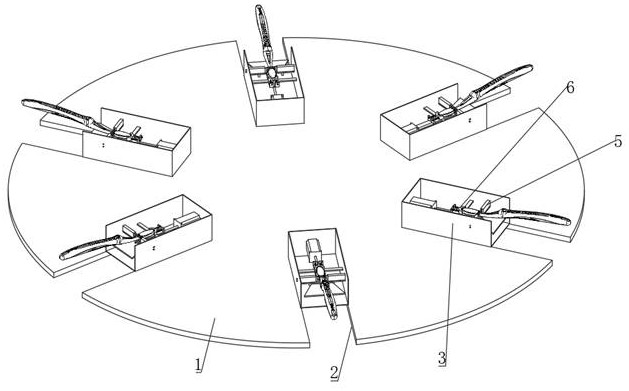

1.一种多规格牙刷夹持定位装置，包括转盘（1），所述转盘（1）上开设有设备豁口（2），所述设备豁口（2）处固定安装有外壳（3），其特征在于：所述外壳（3）内固定安装有基座（4），所述基座（4）一端安装有夹持机构（5），所述夹持机构（5）包括固定安装于基座（4）上的两个机构壳体（501），两个所述机构壳体（501）内滑动安装有第一导杆（505），所述第一导杆（505）末端固定安装有夹板（502），所述夹板（502）上开设有v形槽（503），所述第一导杆（505）上套设有推力弹簧（504），所述基座（4）另一端设有定位机构（6）。

2.根据权利要求1所述的一种多规格牙刷夹持定位装置，其特征在于：所述夹持机构（5）还包括转动安装于夹板（502）底部的活动轴（507），所述活动轴（507）上转动安装有导辊（506），所述基座（4）上开设有滑槽（401）。

3.根据权利要求2所述的一种多规格牙刷夹持定位装置，其特征在于：所述夹板（502）底部开设有转动槽，所述活动轴（507）通过转动槽转动安装于夹板（502）底部。

4.根据权利要求3所述的一种多规格牙刷夹持定位装置，其特征在于：所述活动轴（507）通过滑槽（401）滑动安装于基座（4）上，所述推力弹簧（504）一端连接在夹板（502）上，所述推力弹簧（504）另一端连接在机构壳体（501）一端处，所述夹板（502）通过第一导杆（505）滑动安装于机构壳体（501）内。

5.根据权利要求4所述的一种多规格牙刷夹持定位装置，其特征在于：所述定位机构（6）包括固定安装于外壳（3）内的气缸（601）以及滑动安装于基座（4）上的第二导杆（606），所述第二导杆（606）末端固定安装有压块（604），所述第二导杆（606）上套设有复位弹簧（607），所述气缸（601）的输出末端固定安装有驱动杆（602），所述驱动杆（602）上固定安装有顶块（603），所述驱动杆（602）末端固定安装于梯形板（605）。

6.根据权利要求5所述的一种多规格牙刷夹持定位装置，其特征在于：所述基座（4）上开设有滑动孔，所述第二导杆（606）通过滑动孔滑动安装于基座（4）上。

7.根据权利要求6所述的一种多规格牙刷夹持定位装置，其特征在于：所述基座（4）底部设有滑套，所述驱动杆（602）通过滑套滑动安装于基座（4）底部。

8.根据权利要求7所述的一种多规格牙刷夹持定位装置，其特征在于：所述顶块（603）通过驱动杆（602）活动安装于压块（604）一侧，所述复位弹簧（607）一端连接在压块（604）上，所述复位弹簧（607）另一端连接在基座（4）上。
