一种浮动缓压刷头的制作方法

本技术涉及一种刷头，尤其是涉及一种用于口腔清洁的浮动缓压刷头。

背景技术：

1、现有的手动牙刷刷头结构相对单一，大多数是一整块的刷板并在其上植毛，单一表面的清洁力有限。

2、浮动式刷板，可灵活调整施加于齿面的压力，缓解牙齿敏感与不适。

3、在电动牙刷领域如oral-b、飞利浦等品牌在刷头不同刷板之间的联动上有较多已落地的商品。

技术实现思路

1、本实用新型旨在至少在一定程度上解决相关技术中的技术问题之一。为此，本实用新型提出一种浮动缓压刷头。

2、本实用新型解决其技术问题所采用的技术方案是：一种浮动缓压刷头，包括主刷板和至少一个浮动刷板，所述主刷板顶端面和所述浮动刷板的顶端面上均植有刷毛；

3、所述浮动刷板分布在主刷板的侧边，所述主刷板和所述浮动刷板的延长线交会处的夹角均为钝角，且所述浮动刷板和所述主刷板间留有间距，所述主刷板和所述浮动刷板间通过连接件连接，所述主刷板、所述浮动刷板和连接件均采用可形变材料制成；

4、所述连接件的厚度小于主刷板和所述浮动刷板的厚度，所述主刷板、浮动刷板和连接件间形成安装腔，所述安装腔内套设有弹性刷板套。

5、在本实用新型一个较佳实施例中，所述主刷板和所述浮动刷板的延长线交汇处的夹角为150-179°。

6、在本实用新型一个较佳实施例中，所述主刷板、浮动刷板和连接件均采用pp材料制成；所述弹性刷板套为软胶材料制成。

7、在本实用新型一个较佳实施例中，所述主刷板、所述浮动刷板和连接件一体成型设置。

8、在本实用新型一个较佳实施例中，所述浮动刷板为两个，分别为上浮动刷板和下浮动刷板，所述上浮动刷板、主刷板和下浮动刷板呈上中下分布，所述上浮动刷板和所述主刷板间通过上连接件连接，所述上浮动刷板、主刷板和上连接件间形成上安装腔体，所述上安装腔体内设有上部弹性刷套；

9、所述主刷板和所述下浮动刷板间通过下连接件连接，所述下浮动刷板、主刷板和下连接件间形成下安装腔体，所述下安装腔体内设有下部弹性刷套；

10、所述上部弹性刷套和所述下部弹性刷套间通过弹性刷板连接件连接，且所述弹性刷板连接件设置在主刷板、上浮动刷板和下浮动刷板上的凹槽内，所述上部弹性刷套、下部弹性刷套和弹性刷板连接件间一体成型设置形成弹性刷板套，所述上部弹性刷套和所述下部弹性刷套上均设有胶毛。

11、在本实用新型一个较佳实施例中，所述浮动刷板为两个，分别为上浮动刷板和下浮动刷板，所述上浮动刷板、主刷板和下浮动刷板呈上中下分布；

12、所述上浮动刷板和所述主刷板间通过上连接件连接，所述上浮动刷板、主刷板和上连接件间形成上安装腔体，所述上安装腔体内设有上部弹性刷套；

13、所述主刷板和所述下浮动刷板间通过下连接件连接，所述下浮动刷板、主刷板和下连接件间形成下安装腔体，所述下安装腔体内设有下部弹性刷套；

14、所述主刷板的两侧分别设有侧壁凹槽，所述侧壁凹槽内设有侧弹性刷板连接条，每个所述侧弹性刷板连接条的两端分别连接上部弹性刷套和所述下部弹性刷套，且所述两个所述侧弹性刷板连接条分别包覆在主刷板的两侧，两个所述侧弹性刷板连接条上均设有胶毛，且所述上部弹性刷套、下部弹性刷套、弹性刷板连接件和两个侧弹性刷板连接条间一体成型设置形成弹性刷板套。

15、在本实用新型一个较佳实施例中，所述浮动刷板为三个，分别为上浮动刷板、左浮动刷板和右浮动刷板，所述上浮动刷板、左浮动刷板和右浮动刷板分布在主刷板的顶部、左侧和右侧，所述上浮动刷板与主刷板间通过上连接件连接，所述左浮动刷板与主刷板间通过左连接件连接，所述右浮动刷板与主刷板间通过右连接件连接，所述主刷板、上浮动刷板、左浮动刷板和右浮动刷板、上连接件、左连接件和右连接件间形成安装腔，所述安装腔内套设有弹性刷板套。

16、在本实用新型一个较佳实施例中，所述浮动刷板为四个，分别为上浮动刷板、下浮动刷板、左浮动刷板和右浮动刷板，所述上浮动刷板、下浮动刷板、左浮动刷板和右浮动刷板分别分布在主刷板的上下左右，且所述上浮动刷板与主刷板间通过上连接件连接，所述左浮动刷板与主刷板间通过左连接件连接，所述右浮动刷板与主刷板间通过右连接件连接，所述下浮动刷板与主刷板间通过下连接件连接；

17、所述主刷板、上浮动刷板、左浮动刷板和右浮动刷板、上连接件、下连接件、左连接件、右连接件间形成安装腔，所述安装腔内套设有弹性刷板套。

18、本实用新型的有益效果是：本实用新型的刷头由于主刷板和浮动刷板的延长线交会处的夹角均为钝角，使得刷头整体为弧形，主刷板和浮动刷板之间保持固定折弯角度，便于刷头更加贴合人体牙齿的弧形结构，提高牙齿的清洁效率和清洁效果。本申请中的主刷板、浮动刷板和连接件均采用可形变材料制成，刷头可根据牙齿外表面的弧度和刷牙的力度发生形变，起到刷牙时对牙齿的浮动缓压作用，同时也更加贴合牙齿，提高牙刷清洁的舒适性和清洁效率。

1.一种浮动缓压刷头，其特征在于，包括主刷板（1）和至少一个浮动刷板（2），所述主刷板（1）顶端面和所述浮动刷板（2）的顶端面上均植有刷毛（4）；

2.根据权利要求1所述浮动缓压刷头，其特征在于，所述主刷板（1）和所述浮动刷板（2）的延长线交汇处的夹角为150-179°。

3.根据权利要求1所述浮动缓压刷头，其特征在于，所述主刷板（1）、浮动刷板（2）和连接件（3）均采用pp材料制成；所述弹性刷板套（6）为软胶材料制成。

4.根据权利要求3所述浮动缓压刷头，其特征在于，所述主刷板（1）、所述浮动刷板（2）和连接件（3）一体成型设置。

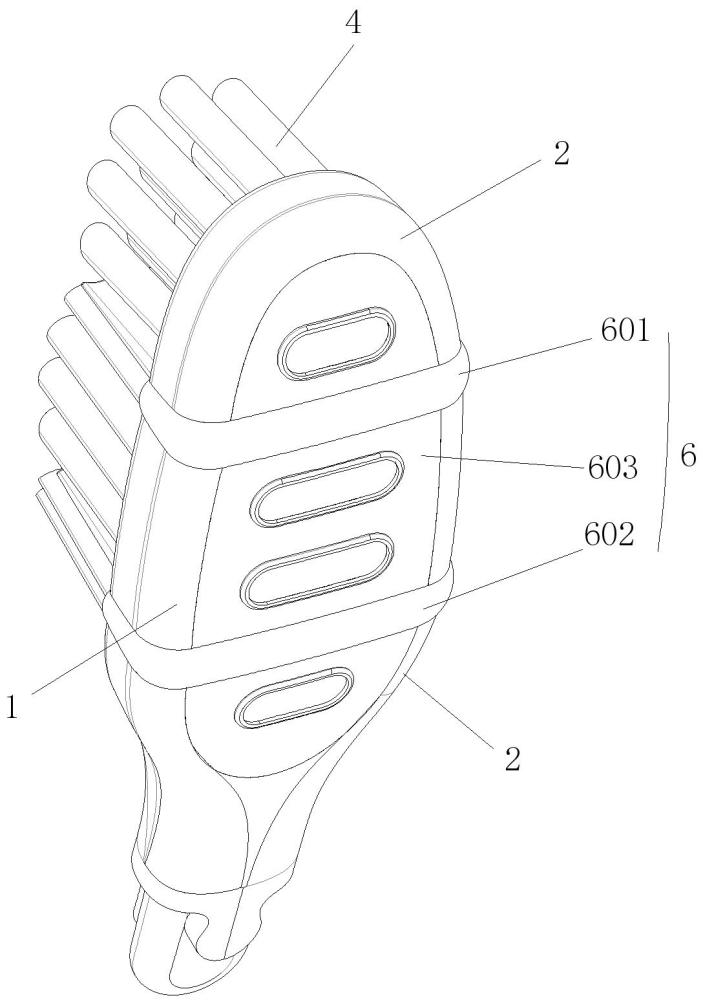

5.根据权利要求1所述浮动缓压刷头，其特征在于，所述浮动刷板（2）为两个，分别为上浮动刷板（201）和下浮动刷板（202），所述上浮动刷板（201）、主刷板（1）和下浮动刷板（202）呈上中下分布，所述上浮动刷板（201）和所述主刷板（1）间通过上连接件（301）连接，所述上浮动刷板（201）、主刷板（1）和上连接件（301）间形成上安装腔体（501），所述上安装腔体（501）内设有上部弹性刷套（601）；

6.根据权利要求1所述浮动缓压刷头，其特征在于，所述浮动刷板（2）为两个，分别为上浮动刷板（201）和下浮动刷板（202），所述上浮动刷板（201）、主刷板（1）和下浮动刷板（202）呈上中下分布；

7.根据权利要求1所述浮动缓压刷头，其特征在于，所述浮动刷板（2）为三个，分别为上浮动刷板（201）、左浮动刷板（203）和右浮动刷板（204），所述上浮动刷板（201）、左浮动刷板（203）和右浮动刷板（204）分布在主刷板（1）的顶部、左侧和右侧，所述上浮动刷板（201）与主刷板（1）间通过上连接件（301）连接，所述左浮动刷板（203）与主刷板（1）间通过左连接件（303）连接，所述右浮动刷板（204）与主刷板（1）间通过右连接件（304）连接，所述主刷板（1）、上浮动刷板（201）、左浮动刷板（203）和右浮动刷板（204）、上连接件（301）、左连接件（303）和右连接件（304）间形成安装腔（5），所述安装腔（5）内套设有弹性刷板套（6）。

8.根据权利要求1所述浮动缓压刷头，其特征在于，所述浮动刷板（2）为四个，分别为上浮动刷板（201）、下浮动刷板（202）、左浮动刷板（203）和右浮动刷板（204），所述上浮动刷板（201）、下浮动刷板（202）、左浮动刷板（203）和右浮动刷板（204）分别分布在主刷板（1）的上下左右，且所述上浮动刷板（201）与主刷板（1）间通过上连接件（301）连接，所述左浮动刷板（203）与主刷板（1）间通过左连接件（303）连接，所述右浮动刷板（204）与主刷板（1）间通过右连接件（304）连接，所述下浮动刷板（202）与主刷板（1）间通过下连接件（302）连接；
