一种成型圆弧毛尖的牙刷植毛成型工艺的制作方法

本发明涉及牙刷植毛，具体涉及一种成型圆弧毛尖的牙刷植毛成型工艺。

背景技术：

1、牙刷是日常口腔护理的核心工具，主要通过刷头刷毛配合牙膏摩擦牙齿表面，实现牙菌斑、食物残留的清除，是维护口腔卫生、预防口腔疾病的必备生活用品。目前，行业内主流的牙刷植毛成型工艺主要包括铜片植毛工艺与热熔植毛工艺两种。

2、铜片植毛工艺在植毛时，金属铜片从刷毛中部夹紧，刷毛根部均匀贴合平直的植毛孔底，刷毛端面只能形成水平平整轮廓，即使后续通过修整制成弧形轮廓，如果磨圆率不达标，整体刷毛顶端会留有尖锐棱角，刷牙时尖锐端面反复摩擦牙龈，易刺激、划伤牙龈，敏感牙人群使用不适感强。

3、热熔植毛工艺制备的牙刷，刷毛头片与刷柄粘接装配，长期受力易开胶、脱落，产品报废率高，同时进口专用设备以及头片模具，量产门槛高，弧形刷毛产品售价偏高，难以覆盖大众平价市场，由此本领域亟需开发一种兼顾弧形刷毛效果、低成本以及结构稳定的牙刷植毛成型工艺。

技术实现思路

1、针对现有技术中存在的上述不足之处，本发明提供了一种成型圆弧毛尖的牙刷植毛成型工艺，用以解决上述问题。

2、为了解决上述技术问题，本发明采用了如下技术方案：

3、一种成型圆弧毛尖的牙刷植毛成型工艺，包括以下步骤：

4、s1：注塑一体成型的刷头，刷头端面形成有多个植毛孔，植毛孔内底部形成有凸弧形支撑面；

5、s2：预制刷丝丝束，预制丝束均对应配置铜片；

6、s3：将预制丝束对折，用铜片夹紧丝束中部，将丝束压入植毛孔内,得到成品牙刷。

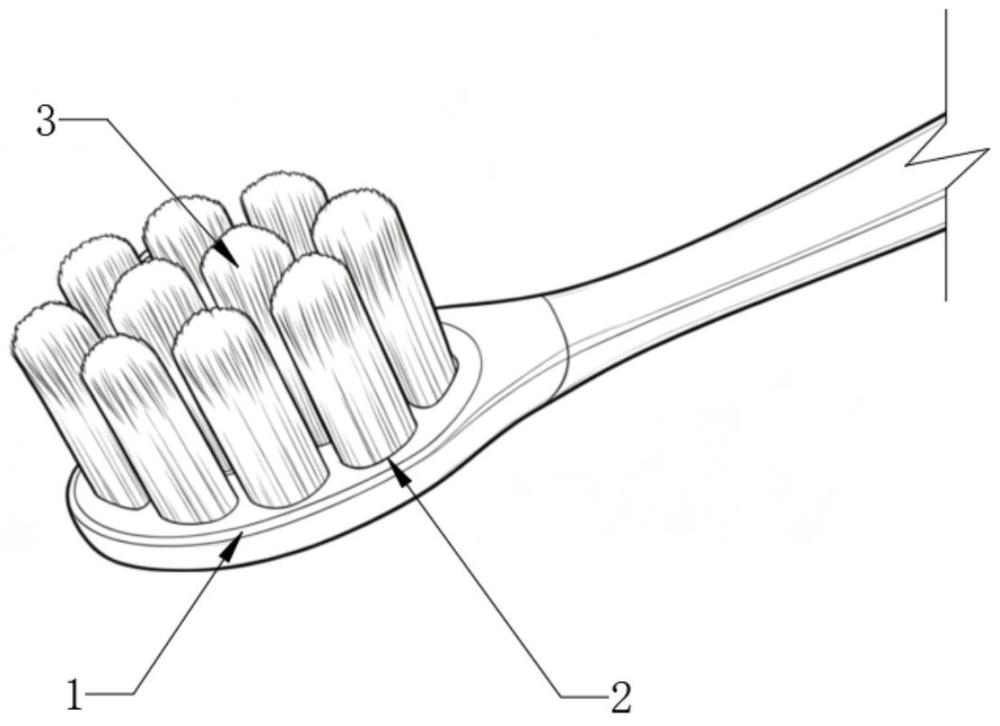

7、这样，制备的成品牙刷的刷头表面均匀开有多个植毛孔，每个植毛孔内部底面均设置有凸弧形曲面的基底，刷丝丝束通过铜片夹紧固定在基底上形成刷毛，刷毛顶面呈中间隆起、两侧平缓过渡的半球形弧面；

8、通过设置凸弧形曲面的基底，自然形成半球形弧面的刷毛，区别于现有技术将刷毛修整制成弧形轮廓，不再需要大幅度修剪，降低对磨圆率的要求，通过刷头以及刷柄一体注塑成型，区别于现有技术先制备刷头头片，再将头片与刷柄连接，能够从根源上解决刷头脱落的问题。

9、以此结构，能够减少平切刷毛棱角划伤牙龈的可能性，适配敏感牙龈人群，同时刷头以及刷柄一体注塑成型，能够减少刷头出现脱落、分层等质量不良现象的可能性，降低牙刷的制造成本。

10、进一步，所述s2中刷丝采用平直单丝，还包括以下步骤：

11、s4:对成品牙刷进行剪毛定高；

12、s5:对成品牙刷进行磨圆抛光；

13、s6:气流吹扫清除刷头残留毛屑、注塑毛刺。

14、进一步，所述s2中刷丝采用双尖丝，还包括以下步骤：

15、s4’:对成品牙刷进行修毛；

16、s5’:气流吹扫清除刷头残留毛屑、注塑毛刺。

17、进一步，所述双尖丝采用pbt材质，由此能够减少先平切刷毛，再物理磨圆的后工序，减少平切刷毛棱角划伤牙龈的可能性的同时降低制造成本。

18、进一步，所述s1中所制得刷头的植毛孔底部设置有凸弧形曲面，所述弧形曲面的表面能够平滑过渡至所述植毛孔的侧壁，由此能够让刷毛顶面呈中间隆起、两侧平缓过渡的半球形弧面，减少平切刷毛棱角划伤牙龈的可能性，适配敏感牙龈人群。

19、进一步，所述弧形曲面的弧形拱高为0.15-0.4mm，由此便于形成半球形弧面，提高护龈效果。

20、进一步，所述弧形曲面的圆弧半径为1.2-2.5mm，由此能够形成有效的高低差，便于形成半球形弧面。

21、进一步，所述刷毛外露总高度为8-12mm，由此弧形曲面带来的根部高度差直接转化为刷毛顶端高度差，便于形成半球形弧面。

22、综上所述，本发明的优势在于：

23、1、改造成本低，兼容现有的铜片植毛生产线，不新增生产工序，大幅降低产品开发与量产成本，可平价批量生产弧形护龈牙刷；

24、2、减少平切刷毛棱角划伤牙龈的可能性，适配敏感牙龈人群；

25、3、从根源减少刷头出现脱落、分层、开胶等质量不良现象的可能性，降低售后报废成本；

26、4、适用范围广，本发明制备的牙刷可以适配多种需求。

1.一种成型圆弧毛尖的牙刷植毛成型工艺，其特征在于，包括以下步骤：

2.根据权利要求1所述的一种成型圆弧毛尖的牙刷植毛成型工艺，其特征在于，所述s2中刷丝采用平直单丝，还包括以下步骤：

3.根据权利要求1所述的一种成型圆弧毛尖的牙刷植毛成型工艺，其特征在于：所述s2中刷丝采用双尖丝，还包括以下步骤：

4.根据权利要求3所述的一种成型圆弧毛尖的牙刷植毛成型工艺，其特征在于：所述双尖丝采用pbt材质。

5.根据权利要求2-4任一项所述的一种成型圆弧毛尖的牙刷植毛成型工艺，其特征在于：所述s1中所制得刷头的植毛孔底部设置有凸弧形曲面，所述弧形曲面的表面能够平滑过渡至所述植毛孔的侧壁。

6.根据权利要求5所述的一种成型圆弧毛尖的牙刷植毛成型工艺，其特征在于：所述弧形曲面的弧形拱高为0.15-0.4mm。

7.根据权利要求6所述的一种成型圆弧毛尖的牙刷植毛成型工艺，其特征在于：所述弧形曲面的圆弧半径为1.2-2.5mm。

8.根据权利要求2或3任一项所述的一种成型圆弧毛尖的牙刷植毛成型工艺，其特征在于：所述刷毛外露总高度为8-12mm。
