一种用于外水切的冲切装置的制作方法

本技术属于外水切加工装置，具体涉及一种用于外水切的冲切装置。

背景技术：

1、在外水切(通常指汽车门窗密封条等橡胶类密封部件)的生产过程中，冲切工艺是去除余料、完成产品最终轮廓成型(比如圆角)的关键步骤。现有技术中，用于外水切冲切的装置通常包括切刀和与之相对设置的支撑部，该支撑部多采用金属等刚性材料制成，以提供足够的反作用力配合切刀完成切断动作。

2、然而，这种刚性支撑结构在实际应用中存在明显缺陷。首先，由于外水切通常由柔软且具有一定弹性的橡胶或热塑性弹性体(tpe)材料制成，在冲切过程中，若支撑部为刚性材质，则切刀下行时会与支撑部形成“硬碰硬”的接触状态，不仅容易导致切刀刃口因冲击应力集中而发生卷刃、崩刃甚至断裂，显著缩短刀具寿命，还可能因局部应力过大造成外水切本体撕裂或变形，影响产品外观和尺寸精度。

3、其次，刚性支撑无法有效吸收和缓冲冲切过程中的瞬时冲击力，使得橡胶材质的外水切在被切断时难以实现干净利落的分离。尤其是在余料与主体连接区域较窄或材料回弹性较强的情况下，常常出现余料未能完全切断、与外水切本体粘连的现象。此类未彻底分离的余料不仅影响产品装配性能，还需依赖后续人工修整或二次剪切工序进行处理，既增加了人工成本，又降低了整体生产效率和自动化水平。

4、因此，亟需一种能够兼顾保护切刀、提升冲切质量并实现余料自动分离的新型外水切冲切装置，以克服现有技术中因刚性支撑所引发的一系列问题。

技术实现思路

1、本实用新型所要解决的技术问题是针对现有技术的现状，而提供一种用于外水切的冲切装置。

2、本实用新型解决上述技术问题所采用的技术方案为：提出一种用于外水切的冲切装置，包括：支撑座，其用于为所述外水切提供支撑；

3、缓冲垫，其设置在所述支撑座上，所述缓冲垫与放置在所述支撑座上的外水切的至少余料部分接触；

4、切刀，其可移动地设置在所述支撑座的上方，所述切刀的刃口在所述缓冲垫上的投影，覆盖所述余料部分与所述外水切其余部分的连接区域；

5、其中，当所述切刀接触所述外水切并施加冲切力时，推动所述余料部分沿冲切方向向所述缓冲垫方向移动，并迫使所述缓冲垫产生弹性形变，为所述外水切提供双向的作用力。

6、在上述的一种用于外水切的冲切装置，所述缓冲垫的弹性形变能力大于所述外水切，用以在冲切过程中对余料部分施加与冲切方向相反的弹性支撑力，使连接区域发生断裂。

7、在上述的一种用于外水切的冲切装置，所述缓冲垫由聚氨酯材料制成。

8、在上述的一种用于外水切的冲切装置，所述支撑座的部分延伸至所述缓冲垫内，用以供所述缓冲垫仅支撑所述余料部分。

9、在上述的一种用于外水切的冲切装置，所述支撑座和所述缓冲垫的接触面平行，用于供所述缓冲垫在支撑所述余料的同时，支撑所述外水切的其余部分。

10、在上述的一种用于外水切的冲切装置，所述支撑座包括开口朝向所述切刀一侧的安装槽，以及覆盖所述开口至少局部位置的限位部，所述缓冲垫设置在所述安装槽内，且所述限位部与放置在所述安装槽内的所述缓冲垫接触式抵靠，用以为所述缓冲垫提供沿所述冲切方向的限位。

11、在上述的一种用于外水切的冲切装置，所述支撑座还包括与所述安装槽连通的定位槽，所述定位槽用于为所述外水切提供限位；所述限位部的侧壁构成定位槽的部分槽壁。

12、在上述的一种用于外水切的冲切装置，所述支撑座包括两块相互嵌套的支撑块。

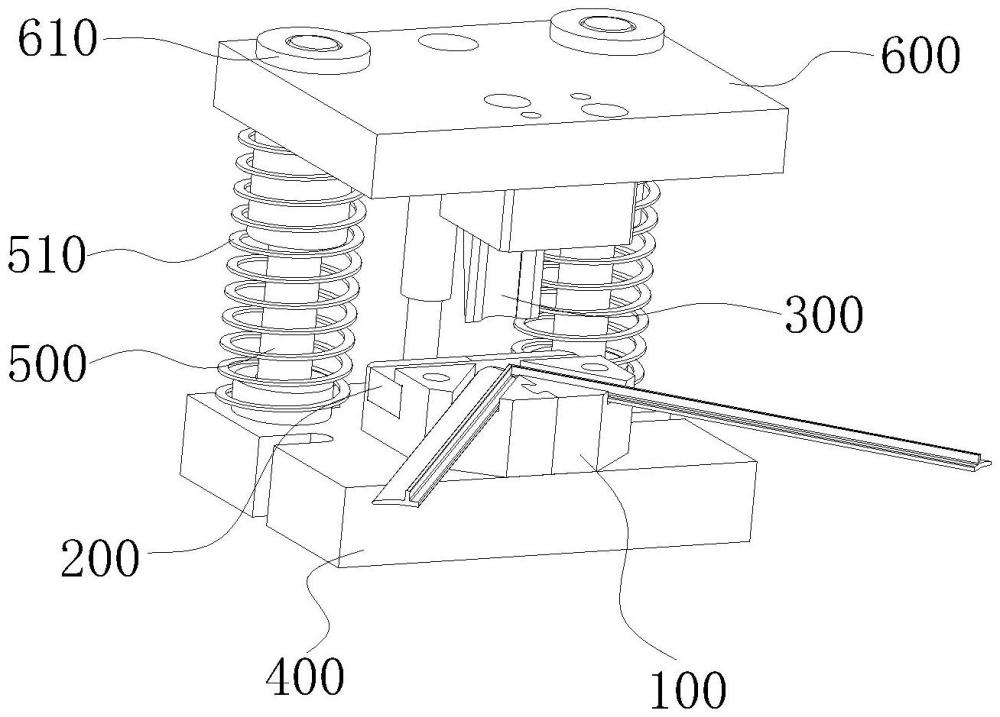

13、在上述的一种用于外水切的冲切装置，还包括：

14、底座，所述支撑座设置在所述底座上；

15、导向柱，所述底座上设置至少两个导向柱，每个导向柱外侧套设弹簧；

16、压板，活动设置于所述底座上方，并设有与所述导向柱配合的导套，所述导套与弹簧上端抵接；

17、安装台，设于所述压板朝向底座的一端，所述切刀可拆卸地连接于安装台；

18、限位柱，设于所述底座上，与所述压板活动抵靠，用以限制压板移动范围。

19、在上述的一种用于外水切的冲切装置，所述压板上设置有可移动地连接杆，所述连接杆的一端穿过所述压板并与所述限位柱螺纹连接，所述连接杆的另一端设置有与所述压板的活动抵靠的限位台。

20、与现有技术相比，本实用新型具有如下有益效果：

21、(1)通过在支撑座上设置缓冲垫，并使切刀刃口的投影精准覆盖余料与主体的连接区域，在冲切时利用缓冲垫的弹性形变产生反向支撑力。该双向作用力有助于在连接区域形成集中剪切应力，促进材料断裂，实现干净、彻底的切断，有效避免余料与主体粘连；同时，缓冲垫吸收部分冲击能量，显著缓解切刀与支撑结构之间的刚性碰撞，从而延长切刀使用寿命。

22、(2)通过确保缓冲垫的弹性恢复性能优于外水切材料，可以在冲切时使缓冲垫主动回弹，并对外水切余料提供有效的反向支撑力。这种“软对软”的配合机制更符合橡胶类材料的力学特性，有助于在连接区域形成可控的断裂，提高切断质量并减少粘连和毛边现象。

23、(3)通过在支撑座上设置带限位部的安装槽，将缓冲垫稳定地限位于槽内，并由限位部对其在冲切方向上进行约束，可有效防止缓冲垫在反复受压过程中发生轴向位移、脱出或鼓包，确保其长期稳定工作，提升装置的可靠性与重复定位精度。

1.一种用于外水切的冲切装置，其特征在于，包括：

2.如权利要求1所述的一种用于外水切的冲切装置，其特征在于，所述缓冲垫的弹性形变能力大于所述外水切，用以在冲切过程中对余料部分施加与冲切方向相反的弹性支撑力，使连接区域发生断裂。

3.如权利要求1所述的一种用于外水切的冲切装置，其特征在于，所述缓冲垫由聚氨酯材料制成。

4.如权利要求1所述的一种用于外水切的冲切装置，其特征在于，所述支撑座的部分延伸至所述缓冲垫内，用以供所述缓冲垫仅支撑所述余料部分。

5.如权利要求1所述的一种用于外水切的冲切装置，其特征在于，所述支撑座和所述缓冲垫的接触面平行，用于供所述缓冲垫在支撑所述余料的同时，支撑所述外水切的其余部分。

6.如权利要求1所述的一种用于外水切的冲切装置，其特征在于，所述支撑座包括开口朝向所述切刀一侧的安装槽，以及覆盖所述开口至少局部位置的限位部，所述缓冲垫设置在所述安装槽内，且所述限位部与放置在所述安装槽内的所述缓冲垫接触式抵靠，用以为所述缓冲垫提供沿所述冲切方向的限位。

7.如权利要求6所述的一种用于外水切的冲切装置，其特征在于，所述支撑座还包括与所述安装槽连通的定位槽，所述定位槽用于为所述外水切提供限位；所述限位部的侧壁构成定位槽的部分槽壁。

8.如权利要求1所述的一种用于外水切的冲切装置，其特征在于，所述支撑座包括两块相互嵌套的支撑块。

9.如权利要求1所述的一种用于外水切的冲切装置，其特征在于，还包括：

10.如权利要求9所述的一种用于外水切的冲切装置，其特征在于，所述压板上设置有可移动地连接杆，所述连接杆的一端穿过所述压板并与所述限位柱螺纹连接，所述连接杆的另一端设置有与所述压板的活动抵靠的限位台。
