总装扁杆式经济型连杆锁的制作方法

本技术涉及连杆锁，是一种总装扁杆式经济型连杆锁。

背景技术：

1、连杆锁是一种通过锁芯旋转带动连杆及天地杆上下移动，实现对柜门进行锁闭的锁具，连杆锁在门板上一般需要安装导向件、定位件等锁紧配件，进行多步的装配步骤来实现机柜锁体的锁闭动作。为了便于连杆的移动和操动，一些连杆锁的连杆设有锁杆滚轮；如中国专利文献中披露的申请号202222013269.6，授权公告日2023.01.13，实用新型名称“复合型增强连杆机构”。但上述产品和同类产品中导向件的材质一般以塑料、铝合金、不锈钢浇铸、锌合金等单体材质为主，导致生产安装较为不便，生产成本较高；而固定扣也一般以不锈钢浇铸、锌合金单体材质为主，同样存在生产安装较为不便，生产成本较高的问题。

技术实现思路

1、为克服上述不足，本实用新型的目的是向本领域提供一种总装扁杆式经济型连杆锁，使其解决现有同类产品的对应部件结构设计欠佳，导致生产安装较为不便，生产成本较高的技术问题。其目的是通过如下技术方案实现的。

2、一种总装扁杆式经济型连杆锁，该连杆锁包括锁体、扁形连杆、固定扣和导向件，所述锁体两侧的天地杆分别与两侧的扁形连杆一端连接，扁形连杆的另一端分别贯穿固定件和导向件，固定扣和导向件分别设有安装孔，固定扣的中间向上开口设有穿杆槽，固定扣的穿杆槽两侧分别设有一体相通并开口构成锁紧槽的滚轮槽，固定扣处形连杆两侧的滚轮通过滚轮槽一侧开口导入穿杆槽同时，扁形连杆的顶部高出固定扣的穿杆槽，扁形连杆处两侧的滚轮通过固定扣的滚轮槽一侧滑入并限位于锁紧槽内；其结构设计要点是所述导向件包括导向座、第一导向壳、第二导向壳，扁形连杆穿过第一导向壳与第二导向壳构成的连杆孔内，第一导向壳与第二导向壳构成的壳体过盈嵌入并固定于导向座的一侧开口内，扁形连杆通过第一导向壳和第二导向壳贯穿导向座，导向座的安装孔对称设置于导向座开口一侧的两边向外延伸的边耳，边耳一侧的导向座处座口为斜边口，导向座呈“几”字形一侧开口。从而导向件处的扁形连杆通过第一导向壳和第二导向壳包裹后装入导向座，导向件通过导向座两侧的安装孔设置于门板的对应位置；扁形连杆的顶部高出固定扣的穿杆槽便于扁形连杆在固定扣的穿杆槽内进一步限位。

3、所述第一导向壳、第二导向壳的开口一侧连杆槽相对贴合构成连杆孔，第一导向壳、第二导向壳的开口一侧连杆槽上下两端开口处分别设有向外凸起并呈“几”字形的限位边，第一导向壳与第二导向壳构成的壳体通过第一导向壳和第二导向壳的限位边固定于导向座一侧开口内的两侧孔口边。上述结构便于第一导向壳和第二导向壳在导向座内的固定设置，及对位装入。

4、所述第一导向壳、第二导向壳的开口一侧连杆槽中间两侧分别对称设有“u”字形的开口边，开口边的底部位于所述连杆槽的底部两侧，第一导向壳和第二导向壳的开口边两侧导向座分别设有对应的开口孔，开口孔的底部位于导向座的开口处底部两侧。上述结构设计降低了生产成本，同时提高了第一导向壳、第二导向壳、导向座之间装配及安装的形变区间。

5、所述固定扣为不锈钢钣金固定扣，导向件的导向座为不锈钢钣金固定扣导向座，导向件的第一导向壳、第二导向壳分别为塑料件、浇铸件或钣金件。从而降低了成本，缩短了生产周期，满足对应部件的强度要求，固定扣和导向座分别通过不锈钢钣金冲压弯曲成型，上述第一导向壳、第二导向壳分别以塑料件为佳。

6、所述扁形连杆的两侧滚轮处安装位置高于固定扣内两侧的滚轮槽，两侧滚轮通过两侧滚轮槽处开口顶部翘起的凸耳导入。上述凸耳便于扁形连杆两侧的滚轮导入，及上述扁形连杆两侧高出的滚轮位置导入固定扣两侧的滚轮槽内。

7、所述固定扣的凸耳对称另一端中间向上开口宽度大于凸耳一端开口宽度。

8、所述固定扣的安装孔对称设置于扁形连杆下方底部，两个安装孔与扁形连杆平行呈一字设置。从而便于螺丝和螺丝刀分别通过固定扣的中间向上开口插入安装。

9、所述滚轮为滚轮轴承，一侧滚轮轴承中心的轴部穿过扁形连杆的扁杆槽，并与另一侧滚轮轴承中心的内圈连接。

10、所述固定扣和导向件处扁形连杆两侧的外径为平键面，扁形连杆为圆连杆。从而根据现有技术将圆连杆的固定扣和导向件处外径加工为两侧外径的平键面即可。

11、本实用新型结构设计合理，生产、安装、使用方便，成本低，性能好，适用范围广，特别是便于平替现有同类锁具的产品；其主要适合作为总装扁杆式经济型连杆锁使用，以及同类产品的结构改进。

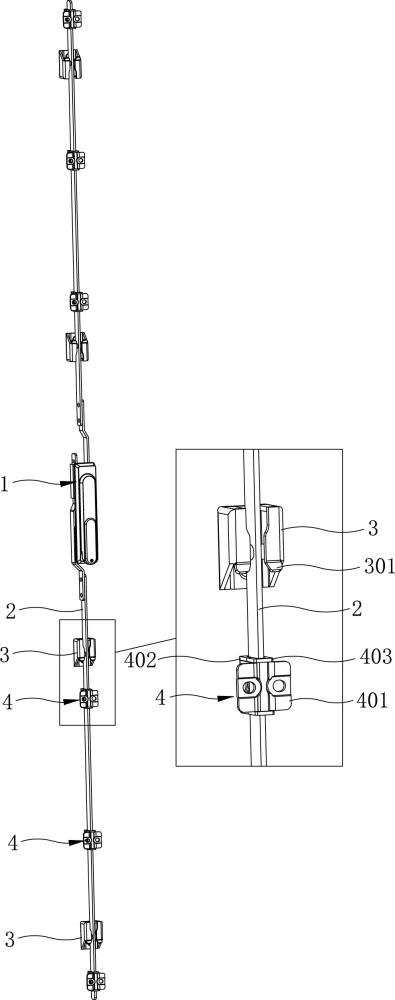

1.一种总装扁杆式经济型连杆锁，该连杆锁包括锁体（1）、扁形连杆（2）、固定扣（3）和导向件（4），所述锁体两侧的天地杆分别与两侧的扁形连杆一端连接，扁形连杆的另一端分别贯穿固定件和导向件，固定扣和导向件分别设有安装孔，固定扣的中间向上开口设有穿杆槽，固定扣的穿杆槽两侧分别设有一体相通并开口构成锁紧槽的滚轮槽，固定扣处形连杆两侧的滚轮（5）通过滚轮槽一侧开口导入穿杆槽同时，扁形连杆的顶部高出固定扣的穿杆槽，扁形连杆处两侧的滚轮通过固定扣的滚轮槽一侧滑入并限位于锁紧槽内；其特征在于所述导向件（4）包括导向座（401）、第一导向壳（402）、第二导向壳（403），扁形连杆（2）穿过第一导向壳与第二导向壳构成的连杆孔内，第一导向壳与第二导向壳构成的壳体过盈嵌入并固定于导向座的一侧开口内，扁形连杆通过第一导向壳和第二导向壳贯穿导向座，导向座的安装孔对称设置于导向座开口一侧的两边向外延伸的边耳，边耳一侧的导向座处座口为斜边口，导向座呈“几”字形一侧开口。

2.根据权利要求1所述的总装扁杆式经济型连杆锁，其特征在于所述第一导向壳（402）、第二导向壳（403）的开口一侧连杆槽相对贴合构成连杆孔，第一导向壳、第二导向壳的开口一侧连杆槽上下两端开口处分别设有向外凸起并呈“几”字形的限位边，第一导向壳与第二导向壳构成的壳体通过第一导向壳和第二导向壳的限位边固定于导向座（401）一侧开口内的两侧孔口边。

3.根据权利要求2所述的总装扁杆式经济型连杆锁，其特征在于所述第一导向壳（402）、第二导向壳（403）的开口一侧连杆槽中间两侧分别对称设有“u”字形的开口边，开口边的底部位于所述连杆槽的底部两侧，第一导向壳和第二导向壳的开口边两侧导向座（401）分别设有对应的开口孔，开口孔的底部位于导向座的开口处底部两侧。

4.根据权利要求1所述的总装扁杆式经济型连杆锁，其特征在于所述固定扣（3）为不锈钢钣金固定扣，导向件（4）的导向座（401）为不锈钢钣金固定扣导向座，导向件的第一导向壳（402）、第二导向壳（403）分别为塑料件、浇铸件或钣金件。

5.根据权利要求1所述的总装扁杆式经济型连杆锁，其特征在于所述扁形连杆（2）的两侧滚轮（5）处安装位置高于固定扣（3）内两侧的滚轮槽，两侧滚轮通过两侧滚轮槽处开口顶部翘起的凸耳（301）导入。

6.根据权利要求5所述的总装扁杆式经济型连杆锁，其特征在于所述固定扣（3）的凸耳（301）对称另一端中间向上开口宽度大于凸耳一端开口宽度。

7.根据权利要求1所述的总装扁杆式经济型连杆锁，其特征在于所述固定扣（3）的安装孔对称设置于扁形连杆（2）下方底部，两个安装孔与扁形连杆平行呈一字设置。

8.根据权利要求1所述的总装扁杆式经济型连杆锁，其特征在于所述滚轮（5）为滚轮轴承，一侧滚轮轴承中心的轴部穿过扁形连杆（2）的扁杆槽，并与另一侧滚轮轴承中心的内圈连接。

9.根据权利要求1所述的总装扁杆式经济型连杆锁，其特征在于所述固定扣（3）和导向件（4）处扁形连杆两侧的外径为平键面，扁形连杆为圆连杆。
