一种锁钩开锁回缩的中控锁的制作方法

本发明涉及箱包锁，具体涉及一种锁钩开锁回缩的中控锁。

背景技术：

1、随着人们外出旅游、出差等需要，诸如旅行箱包、手提箱包、移动箱包和公文箱包等各类箱包因其装载了人们很多贵重物品或资料而在人们的生活中扮演了越来越重要的角色；因此，其使用的安全性和便利性也得到人们普遍的重视。

2、为了箱包的安全性更高，传统的做法是在箱包的两端均安装箱包扣锁，两端分别安装两把相互独立的扣锁。后来出现了中控锁，也称联动锁，通过中部的钥匙密码机构以及操作件同时控制两侧的锁钩，无需两组锁钩单独操作，使用便捷。

3、中控锁通过中间的操作件（按钮/推制）来控制传动杆滑动，实现锁钩的解锁。对于密码机构，在输入正确密码后，外力拨动操作件带动传动杆滑动实现开锁。对于钥匙机构，一般通过锁仁转动而带动底部的拨块来带动传动杆开锁。

4、现有技术有的锁钩转动地位于锁盒内，也有锁钩是穿出锁盒之外，插入锁扣之后横向滑动扣紧，锁扣则与锁盒不能分离。但这种穿出锁盒之外的锁钩影响箱包美观，且在开箱之后穿出锁扣容易发生磕碰，影响使用体验。

5、再者，现有中控锁中间位置的锁体为整体式结构，整体嵌入锁盒中，如果需要更换不同类型的锁体则要整体全部更换，生产线需要做较大的调整，灵活性有待提高。再者现有的按钮和推制的操作方式有待进一步改变以满意用户需求。

技术实现思路

1、针对现有技术存在上述全部或部分技术问题，本发明提供一种锁钩开锁回缩的中控锁。

2、为实现上述目的，本发明提供以下技术方案：

3、提供一种锁钩开锁回缩的中控锁，包括长条状的锁盒、滑动安装于锁盒两端部的两组锁钩，锁钩穿出锁盒外卡合对应的锁扣，锁盒内安装有能够滑动的传动杆，传动杆的端部连接有牵引座，牵引座设有导柱；锁钩包括用于勾住锁扣的钩部和倾斜布置的导孔，导柱嵌入导孔内，锁钩与锁盒之间设有定向引导结构；

4、开锁时，传动杆带动牵引座和锁钩滑动，锁钩滑动过程中先在定向引导结构的约束下与牵引座同向滑动解除对锁扣的卡持，随后定向引导结构分离，在导柱与导孔的配合下带动锁钩往锁盒内回缩；

5、锁盒的顶部连接有面板和密码模组，面板与锁盒可拆卸地相固定，密码模组可拆卸地安装于面板的下方且其多个数字轮穿出面板外，面板铰接有摆钮，密码模组输入正确密码解除对传动杆的约束后，摆钮转动翘起能够带动传动杆滑动。

6、具体的，定向引导结构包括成型于锁钩侧部敞口的定向槽和成型于锁盒的定向筋，定向槽和定向筋沿牵引座滑动方向布置，在定向筋嵌入定向槽状态下，锁钩在牵引座带动下同向滑动，滑动预设行程后，定向槽与定向筋分离。

7、具体的，锁盒成型有相垂直布置的第一导向面和第二导向面，在定向筋与定向槽配合状态下，锁钩的侧壁贴合第一导向面；在定向筋与定向槽分离状态下，锁钩的另一侧壁贴合第二导向面。

8、具体的，在锁钩回缩状态下，其钩部堵住锁盒的供锁钩穿出的开口。

9、具体的，锁盒内安装有能够滑动的衔接板和能够转动的衔接盘，衔接板与衔接盘相联动，衔接盘与传动杆相联动；摆钮设有延伸部，衔接板设有开口朝上的衔接槽，延伸部朝下嵌入衔接槽内，以使摆钮转动翘起时带动衔接板滑动，从而带动衔接盘转动进而带动传动杆滑动。

10、具体的，传动杆包括对称布置在衔接盘两侧的第一杆体和第二杆体，第一杆体和第二杆体同步反向滑动而分别带动两组锁钩。

11、具体的，衔接板和传动杆相平行布置，衔接盘设有多个凸柱，衔接板、第一杆体和第二杆体分别设有垂直于滑动方向的长条导槽，衔接盘的凸柱嵌入不同的长条导槽中。

12、具体的，密码模组还包括密码座、内套和浮动板，多个内套一一对应同轴安装在多个数字轮中，浮动板安装在数字轮的下方与内套配合，浮动板的底部设有弹簧，使其保持朝上运动趋势；上锁状态下，浮动板抵顶限制传动杆滑动；密码解锁状态下，浮动板朝上摆动解除对传动杆的约束。

13、具体的，摆钮设有按钮，摆钮内设有弹簧，使按钮保持穿出摆钮外的趋势；按钮设有限位钩，面板设有限位槽，限位钩与限位槽配合阻止摆钮翘起；外力按下按钮使限位钩与限位槽脱离，摆钮方能翘起。

14、具体的，面板的顶部凹陷形成容纳槽，摆钮安装在容纳槽中，容纳槽的长度大于摆钮的长度。

15、本发明的有益效果：

16、本发明的一种锁钩开锁回缩的中控锁，与现有技术相比，开锁后锁钩朝锁盒内回缩，不会明显从锁盒凸出，增强整体美观，且避免开箱后锁钩磕碰，大大提高用户使用体验。

17、再者，面板连接于锁盒，密码模组安装于面板下方，可因此根据不同型号的锁具需求而更换面板和密码模组，生产调整灵活性更强。通过摆钮的形式操作开锁，方式新颖，满足用户使用需求。

1.一种锁钩开锁回缩的中控锁，其特征是：包括长条状的锁盒（1）、滑动安装于锁盒（1）两端部的两组锁钩（2），锁钩（2）穿出锁盒外卡合对应的锁扣（3），锁盒（1）内安装有能够滑动的传动杆（4），传动杆（4）的端部连接有牵引座（12），牵引座（12）设有导柱（1201）；锁钩（2）包括用于勾住锁扣（3）的钩部（201）和倾斜布置的导孔（202），导柱（1201）嵌入导孔（202）内，锁钩（2）与锁盒（1）之间设有定向引导结构；

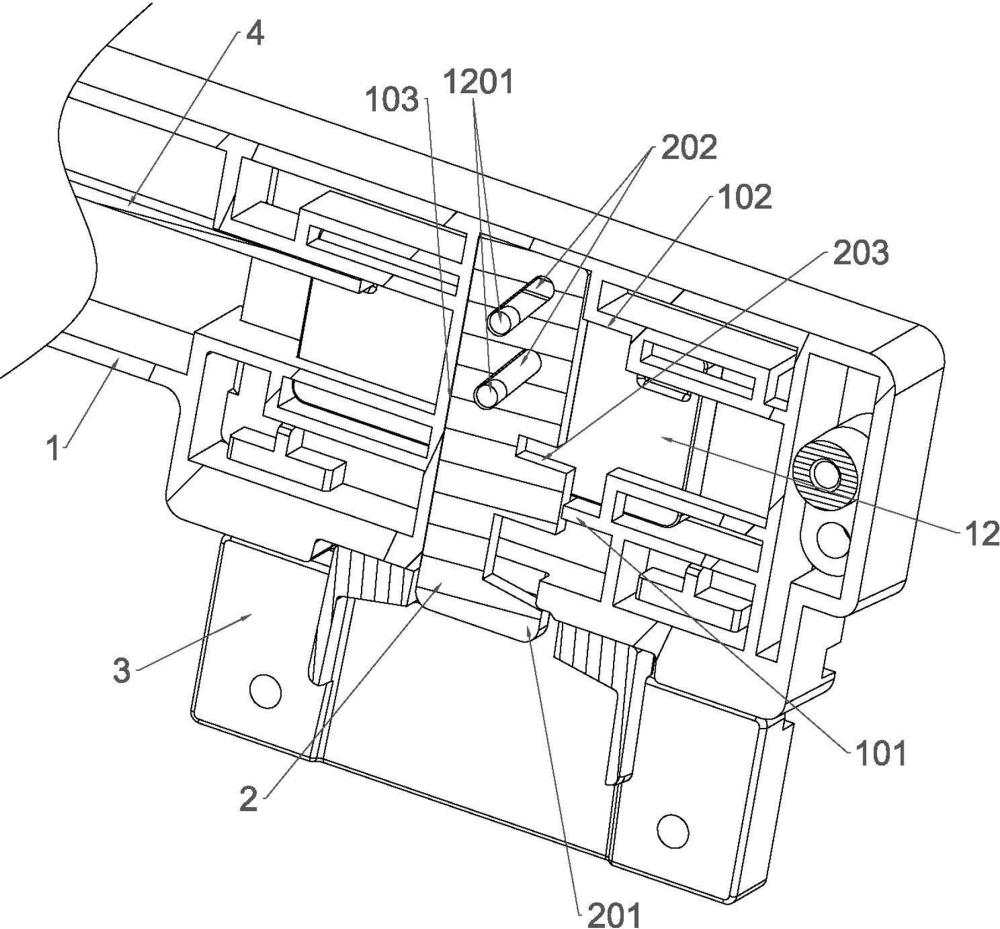

2.根据权利要求1所述的一种锁钩开锁回缩的中控锁，其特征是：定向引导结构包括成型于锁钩（2）侧部敞口的定向槽（203）和成型于锁盒（1）的定向筋（101），定向槽（203）和定向筋（101）沿牵引座（12）滑动方向布置，在定向筋（101）嵌入定向槽（203）状态下，锁钩（2）在牵引座（12）带动下同向滑动，滑动预设行程后，定向槽（203）与定向筋（101）分离。

3.根据权利要求2所述的一种锁钩开锁回缩的中控锁，其特征是：锁盒（1）成型有相垂直布置的第一导向面（102）和第二导向面（103），在定向筋（101）与定向槽（203）配合状态下，锁钩（2）的侧壁贴合第一导向面（102）；在定向筋（101）与定向槽（203）分离状态下，锁钩（2）的另一侧壁贴合第二导向面（103）。

4.根据权利要求1所述的一种锁钩开锁回缩的中控锁，其特征是：在锁钩（2）回缩状态下，其钩部（201）堵住锁盒（1）的供锁钩（2）穿出的开口。

5.根据权利要求1所述的一种锁钩开锁回缩的中控锁，其特征是：锁盒（1）内安装有能够滑动的衔接板（8）和能够转动的衔接盘（9），衔接板（8）与衔接盘（9）相联动，衔接盘（9）与传动杆（4）相联动；摆钮（6）设有延伸部（601），衔接板（8）设有开口朝上的衔接槽（801），延伸部（601）朝下嵌入衔接槽（801）内，以使摆钮（6）转动翘起时带动衔接板（8）滑动，从而带动衔接盘（9）转动进而带动传动杆（4）滑动。

6.根据权利要求5所述的一种锁钩开锁回缩的中控锁，其特征是：传动杆（4）包括对称布置在衔接盘（9）两侧的第一杆体（401）和第二杆体（402），第一杆体（401）和第二杆体（402）同步反向滑动而分别带动两组锁钩（2）。

7.根据权利要求6所述的一种锁钩开锁回缩的中控锁，其特征是：衔接板（8）和传动杆（4）相平行布置，衔接盘（9）设有多个凸柱（901），衔接板（8）、第一杆体（401）和第二杆体（402）分别设有垂直于滑动方向的长条导槽（10），衔接盘（9）的凸柱（901）嵌入不同的长条导槽（10）中。

8.根据权利要求1所述的一种锁钩开锁回缩的中控锁，其特征是：密码模组（7）还包括密码座（702）、内套（703）和浮动板（704），多个内套（703）一一对应同轴安装在多个数字轮（701）中，浮动板（704）安装在数字轮（701）的下方与内套（703）配合，浮动板（704）的底部设有弹簧，使其保持朝上运动趋势；上锁状态下，浮动板（704）抵顶限制传动杆（4）滑动；密码解锁状态下，浮动板（704）朝上摆动解除对传动杆（4）的约束。

9.根据权利要求1所述的一种锁钩开锁回缩的中控锁，其特征是：摆钮设有按钮（602），摆钮（6）内设有弹簧，使按钮（602）保持穿出摆钮外的趋势；按钮（602）设有限位钩（603），面板（5）设有限位槽（501），限位钩（603）与限位槽（501）配合阻止摆钮（6）翘起；外力按下按钮（602）使限位钩（603）与限位槽（501）脱离，摆钮（6）方能翘起。

10.根据权利要求9所述的一种锁钩开锁回缩的中控锁，其特征是：面板（5）的顶部凹陷形成容纳槽（502），摆钮（6）安装在容纳槽（502）中，容纳槽（502）的长度大于摆钮（6）的长度。
