一种具有回水结构的混合射流消防水炮及其应用的制作方法

本发明涉及一种具有回水结构的混合射流消防水炮及其应用，特别涉及使用高分子吸水树脂作为灭火混合料的消防水炮，属于消防设备。

背景技术：

1、目前，混合射流灭火技术已得到了实际应用并实现了良好的灭火效果。混合射流灭火技术将多种灭火剂进行混合喷射，克服了传统纯水灭火因水流动性强造成的难以停留于燃烧物表面、灭火效率低等缺点，它能充分发挥各灭火剂的灭火性能优势，弥补其各自的不足。

2、市面上应用于混合射流灭火技术的灭火剂主要为干粉类灭火剂和水系灭火剂。干粉类灭火剂灭火效率高，但残留物对环境污染较严重。水系灭火剂射程远，成本低，但灭火效率较低。为克服干粉类灭火剂的缺点，现有研究将高分子吸水树脂应用于消防领域，高分子树脂材料可起到阻燃、隔热、环保多重性能，能够与不同基体结合，形成凝胶，利用其阻燃隔热性能，起到良好的灭火作用。

3、但高分子吸水树脂（sap）与水混合后会形成凝胶，传统混合射流水炮采用高分子吸水树脂作为灭火剂，会导致高分子吸水树脂与水在炮口处混合形成凝胶堵塞炮口，影响正常灭火工作。因此，如何开发出一种可以发射包括高分子吸水树脂灭火剂在内的混合射流消防炮成为了行业研究重点。

4、经检索，中国专利cn207722267u公开了一种可调节水和超细干粉灭火剂混合比的消防枪，枪体前端设置有喷射嘴，后端设置有独立的进粉管和进水管，进粉管前部套在进水管前部的内部。专利cn105148435a公开一种多功能消防同轴喷嘴装置，包括连接输送外管路灭火介质的外轴管路进口接口，连接输送内管路灭火介质的内轴管路进口接口等。由两套独立的灭火喷嘴装置巧妙组合为一体，可同时喷射两种相同或不同性质或相同性质不同功能的灭火介质到火场。专利cn109806532a公开了一种复合射流灭火喷射装置，包括第一连接管，用于输送泡沫或水系灭火剂，一端设有第一排料口；第二连接管，用于输送氮气驱动下的干粉，一端设有第二排料口，所述第二排料口与所述第一排料口同心设置；外喷管，一端连接所述第一排料口；内喷管，位于所述外喷管的内侧，且与所述外喷管同轴设置，所述内喷管的一端穿入所述第一连接管，用于输送氮气驱动下的干粉，所述内喷管的外壁与所述第一排料口的内壁之间设有用于输送泡沫或水系灭火剂的通道。但上述专利主要针对干粉类灭火剂，在喷射高分子吸水树脂灭火剂时会发生堵塞现象。

5、专利cn211752076u提供一种喷粉口外伸的消防装置，包括喷水嘴和喷粉嘴，喷水嘴环绕设置于喷粉嘴的外部，喷粉嘴的喷粉口设置于喷水嘴喷水口的前方。喷粉嘴包括设置于前部的可拆卸延长管。该专利虽在喷水嘴与喷粉嘴管壁之间设置有隔水区间，且将粉管外伸，防止了高分子吸水树脂过早与水混合形成凝胶堵塞炮口，但其隔水区间易存水，且该专利中所提出的加装排水口进行排水方法实施困难；且因粉管阻挡，导致水炮流道内水流速度分布不均，影响灭火剂喷射效果。

技术实现思路

1、针对现有技术的不足，本发明提供一种混合射流消防炮，能够持续喷射高分子吸水树脂灭火剂到火场内且不堵塞炮口，且在水流道与粉管之间设计一兼顾隔水与排水的空间，有效防止水珠喷溅导致的凝胶堵塞的同时也改善了隔水空间存满积水影响正常使用的现象，并在消防炮内部加装一特殊结构稳流器，改善消防炮水流道内水流速度分布不均的缺陷，改善了灭火剂的喷射效果。

2、本发明还提供上述一种具有回水结构的混合射流消防水炮的使用方法。

3、本发明的技术方案如下：

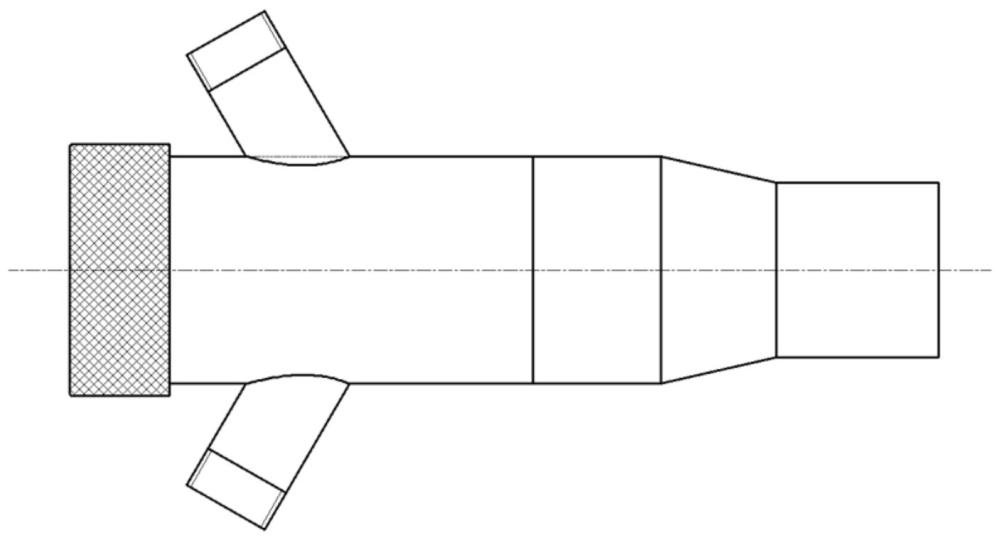

4、一种具有回水结构的混合射流消防水炮，包括本体以及置于本体内的粉管、回流管和稳流器；

5、所述稳流器与本体内壁连接，所述回流管贯穿稳流器且回流管出口伸出本体外，所述粉管置于回流管内且一端穿过回流管伸出本体外。

6、优选的，所述本体为中空结构，包括依次相连的前消防炮壁、中消防炮壁和后消防炮壁。

7、优选的，所述前消防炮壁的端部连接有快拆螺纹接头。

8、优选的，所述稳流器与中消防炮壁焊接。

9、优选的，所述稳流器为一中空环状体，环状体上设置有多个叶片。此设计的好处是，稳流器可以起到支撑稳固回流管的作用，水流从环状体上的叶片间隙流出形成一个空心水柱，借助强大的水柱外泄力，能将粉管喷出的消防介质顺势带出并在水炮外部混合为一体，避免堵塞炮口。

10、优选的，所述环状体上前后共设置有12个叶片，前端均布有6个叶片，后端均布有6个叶片，前端的6个叶片和后端的6个叶片间隔设置。

11、优选的，所述回流管的出口与粉管的进口呈对称设置。

12、优选的，所述回流管的尾部设置有回流管球头，回流管球头位于回流管出口的后方。此设计的好处是，回流水进入回流管后从回流管出口流出，而尾部的回流管球头可以形成水流旋涡，将回流水中掺杂的消防介质从回流管出口排出，避免消防介质在回流管内积淀。

13、优选的，所述回流管球头与回流管尾部螺纹连接。

14、优选的，所述粉管的前端设置有延长管，延长管伸出本体。

15、优选的，所述延长管与粉管前端螺纹连接。

16、一种消防车，包含有以上方案一种具有回水结构的混合射流消防水炮。

17、一种具有回水结构的混合射流消防水炮的工作方法，包括以下步骤：

18、1）将消防水炮的本体与消防设备上的水源管路连接，粉管与盛装有高分子吸水树脂的容器连接，回流管与空置容器连接；

19、2）启动消防设备，水源与高分子吸水树脂被分别泵入本体和粉管内；

20、3）高压水流射出后形成一段长度的中空水柱，高分子吸水树脂被射出后，在中空水柱内部逐渐与水柱混合射流为一体，形成混合灭火介质；

21、4）本体端口的部分水流经过回流管，同时将本体端口残留的高分子吸水树脂粉末一并冲刷进回流管内，最后经回流管排出消防水炮进入空置容器内。

22、本发明的技术特点和有益效果：

23、1、本发明在消防水炮本体内部设置有带回流管的隔水空间，使外侧高压环形水流不会立即与中部粉体灭火剂立即接触，且环形水流溅射液珠会落入隔水空间经由回流管出口排出，使混合射流消防炮内部不会出现积水存水的问题。

24、2、本发明消防水炮回流管尾端延长至粉管末端弯曲处，回流管的出水口与粉管的进口对称布置，并在回流管尾部设置有球头，显著减少粉管弯曲处的局部阻力，并使本体内水流速分布更均匀。

25、3、本发明中回流管出口设计有螺纹，也可使其连接压缩空气气源，使隔水空间不断输出环形压缩空气，防止外部环形高压水流的液滴侵入粉管，同样也可起到隔水效果，具体使用时用户可根据自身需要选择排水管的不同使用方法。

26、4、本发明在回流管与本体内壁之间设计一特殊结构的稳流器，显著改善本体与回流管之间水流速分布不均现象，改善混合射流水炮的射流效果，且稳流器可对回流管起到支撑作用。

1.一种具有回水结构的混合射流消防水炮，其特征在于，包括本体以及置于本体内的粉管、回流管和稳流器；

2.如权利要求1所述的具有回水结构的混合射流消防水炮，其特征在于，所述本体为中空结构，包括依次相连的前消防炮壁、中消防炮壁和后消防炮壁。

3.如权利要求2所述的具有回水结构的混合射流消防水炮，其特征在于，所述前消防炮壁的端部连接有快拆螺纹接头。

4.如权利要求1所述的具有回水结构的混合射流消防水炮，其特征在于，所述稳流器为一中空环状体，环状体上设置有多个叶片。

5.如权利要求4所述的具有回水结构的混合射流消防水炮，其特征在于，所述环状体上前后共设置有12个叶片，前端均布有6个叶片，后端均布有6个叶片，前端的6个叶片和后端的6个叶片间隔设置。

6.如权利要求1所述的具有回水结构的混合射流消防水炮，其特征在于，所述回流管的出口与粉管的进口呈对称设置。

7.如权利要求1所述的具有回水结构的混合射流消防水炮，其特征在于，所述回流管的尾部设置有回流管球头，回流管球头位于回流管出口的后方。

8.如权利要求1所述的具有回水结构的混合射流消防水炮，其特征在于，所述粉管的前端设置有延长管，延长管伸出本体。

9.一种消防车，包含权利要求1-8任一项所述的一种具有回水结构的混合射流消防水炮。

10.一种如权利要求1-8任一项所述的具有回水结构的混合射流消防水炮的工作方法，其特征在于，包括以下步骤：
