一种可快速更换破拆头的多功能消防破拆工具的制作方法

本发明涉及消防工具领域，具体涉及一种可快速更换破拆头的多功能消防破拆工具。

背景技术：

1、消防破拆工具是一类专门用于开启门窗、破拆建筑结构和清理火场的特种消防器具，核心服务于消防、交警、武警等力量在火灾、地震、车祸、突击救援等场景下的应急作业，能够快速破拆防盗窗栏杆、变形房门、金属窗框等障碍物，为被困人员开辟逃生通道、切断火势蔓延路径。手动破拆工具以破拆斧、撬棍等传统器具为核心，即便在断电、供气中断的极端工况下仍能可靠作业，常作为应急备用装备；

2、现有的消防手动破拆在进行使用时，存在携带不便的情况，例如消防斧，消防腰斧，消防用起钉头以及撬棍等，均具有使用时需要拿持的手柄或长杆；而消防员在消防作业过程中，当需要携带多种破拆工具进行使用时，每个破拆工具都需要安装有手柄或长杆，这导致携带使用极其不方便，也无法同时携带多种破拆工具。

技术实现思路

1、本发明的目的是提供一种可快速更换破拆头的多功能消防破拆工具，以解决现有技术中多种消防破拆工具携带使用不便的问题。

2、为了实现上述目的，本发明提供如下技术方案：一种可快速更换破拆头的多功能消防破拆工具，包括消防斧柄，所述消防斧柄端部固定设置有消防斧头，还包括：放置机构，设置于所述消防斧头和消防斧柄内，所述放置机构包括开设于消防斧头内的安装槽，所述消防斧头内还开设有圆孔槽；所述消防斧柄内部开设有上放置槽，且所述圆孔槽和上放置槽相连通设置，所述消防斧头和消防斧柄通过所述安装槽，圆孔槽和放置槽放置有腰斧斧头；所述消防斧柄内部位于所述上放置槽下方开设有下放置槽，所述消防斧柄通过所述下放置槽放置有承接轴，且所述腰斧斧头底部与所述承接轴顶部进行旋合设置；更换机构，设置于所述承接轴端部，所述更换机构包括固定设置于承接轴顶部的螺纹轴，所述腰斧斧头底部固定设置有腰斧斧柄，所述腰斧斧柄底部开设有螺纹槽一，且所述螺纹槽一与所述螺纹轴相匹配设置。

3、进一步地，所述放置机构还包括固定设置于所述消防斧柄内部的限位块，所述限位块位于所述上放置槽底部和所述下放置槽顶部之间。

4、进一步地，所述放置机构还包括开设于所述限位块上的连通孔，所述承接轴顶部的所述螺纹轴通过所述连通孔贯穿至所述上放置槽的内部。

5、进一步地，所述放置机构还包括固定设置于所述承接轴底部的快拆轴。

6、进一步地，所述更换机构还包括羊角起钉头和叉口撬头。

7、进一步地，所述更换机构还包括开设于所述羊角起钉头和叉口撬头底部的螺纹槽二。

8、进一步地，所述螺纹槽二的尺寸与所述螺纹槽一相同，所述螺纹槽二与所述螺纹轴同样相匹配设置。

9、与现有技术相比，本发明提供的一种可快速更换破拆头的多功能消防破拆工具，通过将腰斧斧头与腰斧斧柄安装于消防斧头以及消防斧柄内，再将承接轴从下放置槽置入，使其与腰斧斧柄底部旋紧固定，从而实现腰斧与消防斧的一体化稳定携带；需单独使用腰斧时，反向旋动承接轴即可快速拆出；当需要更换为其他破拆头时，将承接轴从消防斧柄底部卸下，使其与羊角起钉头、叉口撬头或其他破拆头旋合连接，即可快速组装为撬棍或起钉器使用。该工具的突出优点在于：通过内置收纳结构与螺纹快拆设计，将消防斧、腰斧、撬头等多种功能集于一体，大幅减少了多件独立工具对手柄的重复占用，显著提升携带便捷性与作业灵活性；同时，各破拆头可快速互换，无需额外工具，有效适应火灾、地震、车祸等不同救援场景，解决了传统手动破拆工具种类多、携带繁琐、更换费时的痛点，兼具结构紧凑、操作简易和功能拓展性强的显著优势。

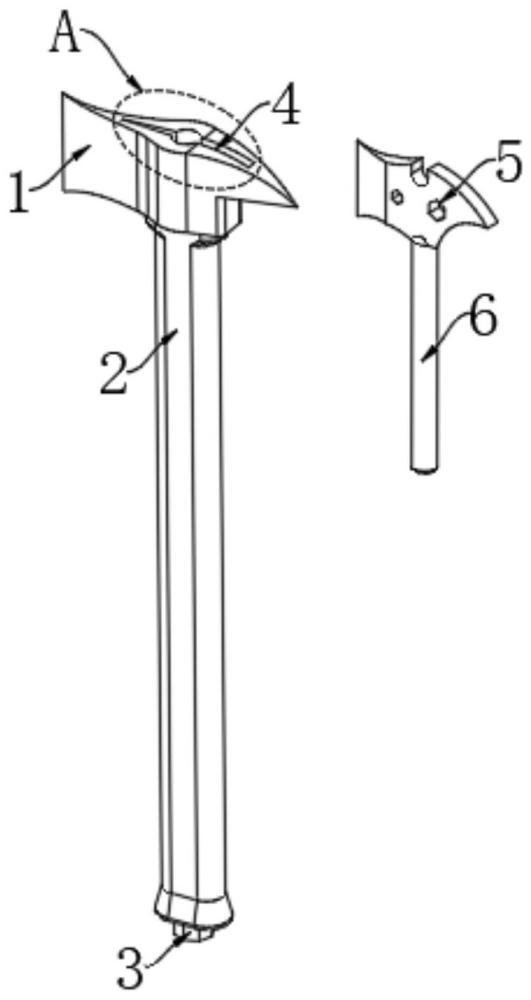

1.一种可快速更换破拆头的多功能消防破拆工具，包括消防斧柄（2），所述消防斧柄（2）端部固定设置有消防斧头（1），其特征在于，还包括：

2.根据权利要求1所述的一种可快速更换破拆头的多功能消防破拆工具，其特征在于，所述放置机构还包括固定设置于所述消防斧柄（2）内部的限位块（12），所述限位块（12）位于所述上放置槽（9）底部和所述下放置槽（10）顶部之间。

3.根据权利要求2所述的一种可快速更换破拆头的多功能消防破拆工具，其特征在于，所述放置机构还包括开设于所述限位块（12）上的连通孔（13），所述承接轴（8）顶部的所述螺纹轴（11）通过所述连通孔（13）贯穿至所述上放置槽（9）的内部。

4.根据权利要求1所述的一种可快速更换破拆头的多功能消防破拆工具，其特征在于，所述放置机构还包括固定设置于所述承接轴（8）底部的快拆轴（3）。

5.根据权利要求1所述的一种可快速更换破拆头的多功能消防破拆工具，其特征在于，所述更换机构还包括羊角起钉头（15）和叉口撬头（16）。

6.根据权利要求5所述的一种可快速更换破拆头的多功能消防破拆工具，其特征在于，所述更换机构还包括开设于所述羊角起钉头（15）和叉口撬头（16）底部的螺纹槽二（17）。

7.根据权利要求6所述的一种可快速更换破拆头的多功能消防破拆工具，其特征在于，所述螺纹槽二（17）的尺寸与所述螺纹槽一（14）相同，所述螺纹槽二（17）与所述螺纹轴（11）同样相匹配设置。
