一种具备自灭火功能的光缆防火槽盒的制作方法

本发明涉及防火槽盒设备，具体是一种具备自灭火功能的光缆防火槽盒。

背景技术：

1、光缆作为通信传输核心载体，广泛应用于综合管廊、机房、厂区、地下隧道等场景，光缆敷设时通常配套防火槽盒进行收纳防护，用以隔绝外部明火、阻挡高温，降低光缆起火蔓延风险。现有常规光缆防火槽盒在实际使用中仍存在诸多缺陷，具体如下：

2、传统防火槽盒多为硬质壳体直接落地或支架固定，底部未设置减震组件。在厂区设备振动、车辆通行、管廊施工扰动等工况下，槽盒持续受外力冲击，内部光缆不断与槽盒内壁摩擦、弯折，长期震动易造成光缆外皮磨损、纤芯断裂，引发通信中断；同时震动易导致槽盒拼接缝隙松动，防火密封性能下降，火情下火焰易从缝隙窜入，防护效果大打折扣。

3、现有防火槽盒依靠壳体耐火材质实现被动隔火，不具备主动散热、降温功能。光缆长期高负荷传输会持续产生积热，热量密闭堆积在槽盒内部无法散出，加速光缆绝缘层老化，极易引发短路、自燃；即便出现初期高温火情，仅依靠耐火壳体无法快速降低内部温度，火势易快速扩散，存在极大安全隐患。

4、常规防火槽盒槽口长期敞开，空气持续流通，一旦光缆起火，氧气持续供给会助长燃烧。现有方案无自动化密封封堵结构，发生火情后需要工作人员现场赶赴、手动加盖封堵，响应滞后；若为无人值守管廊、远程机房，火情无法及时处置，极易造成大范围通信瘫痪，火灾蔓延还会引燃周边线缆，扩大事故损失。

技术实现思路

1、本发明要解决的技术问题就是克服以上的技术缺陷，提供一种具备支撑功能和水循环功能的一种具备自灭火功能的光缆防火槽盒。

2、为了解决上述问题，本发明的技术方案为：一种具备自灭火功能的光缆防火槽盒，包括防火槽盒，所述防火槽盒下侧设有支撑机构，所述防火槽盒上设有水循环机构，所述防火槽盒上设有升降机构，所述防火槽盒一侧连接设有控制器，所述升降机构上设有置物箱；所述支撑机构包括四个支撑弹簧，四个所述支撑弹簧分别固定连接于所述防火槽盒底部四周，其中每两个所述支撑弹簧的端部固定连接设有底座，四个所述支撑弹簧内侧均连接设有阻尼器。

3、进一步，所述水循环机构包括连通管，所述连通管一端连接于所述防火槽盒一侧侧壁上，所述连通管另一端连接于所述防火槽盒底端，所述防火槽盒一侧侧壁上连接设有循环泵，所述循环泵连接于所述连通管外侧，所述连通管外侧连接设有加热器。

4、进一步，所述升降机构包括两个连接板，两个所述连接板分别固定连接于所述防火槽盒一侧，两个所述连接板上侧均连接设有连接座，两个所述连接座上端分别连接设有电机座，两个所述电机座一侧均连接设有正反电机。

5、进一步，两个所述正反电机的输出端分别连接设有螺纹杆，两个所述螺纹杆一端分别转动连接于两个所述连接座内侧，两个所述螺纹杆外侧同一水平方向分别螺纹连接设有活动块，两个所述活动块相对一侧分别固定连接设有固定块，所述固定块下侧连接设有固定板。

6、进一步，两个所述正反电机的输出端外侧套设有传动皮带。

7、进一步，所述置物箱固定连接于所述固定板下侧，且所述固定板四周分别固定连接设有密封条。

8、进一步，所述固定板下侧固定连接设有两个限位块，所述防火槽盒上设有对应的两个限位槽，两个所述限位块分别滑动于两个所述限位槽上。

9、进一步，两个所述正反电机、循环泵和加热器均与所述控制器电连接。

10、本发明与现有的技术相比的优点在于：

11、1.本发明通过四角对称布置的支撑弹簧搭配同轴阻尼器共同支撑防火槽盒，弹簧可缓冲震动冲击，阻尼器抑制弹簧持续回弹，能够有效抵消施工现场震动、周边设备运行震动、车辆通行震动带来的外力，避免槽盒内部光缆长期受震出现松动、外皮磨损、芯线断裂等故障，全方位提升光缆长期敷设运行的安全性与使用寿命，适用于机房、管廊、厂区等多震动复杂施工场景。两组对称底座分摊荷载，支撑受力均匀，整体放置不易倾倒，安装稳固性强。

12、本发明槽盒外壁布设连通管形成完整闭环水循环管路，循环泵持续驱动水体循环，正常工作状态下可持续带走光缆通电产生的积热，降低槽盒内部环境温度，延缓光缆绝缘层老化，从源头减少高温起火隐患；管路配套管道式加热器可精准调控循环水温，当槽盒内温度超标、出现起火前兆时，水循环系统快速带走大量热量，快速降低内部环境温度，遏制火势发展，实现初期火情降温抑制，兼具日常散热与应急降温双重功能。连通管环绕布设换热面积大，散热降温效率高。

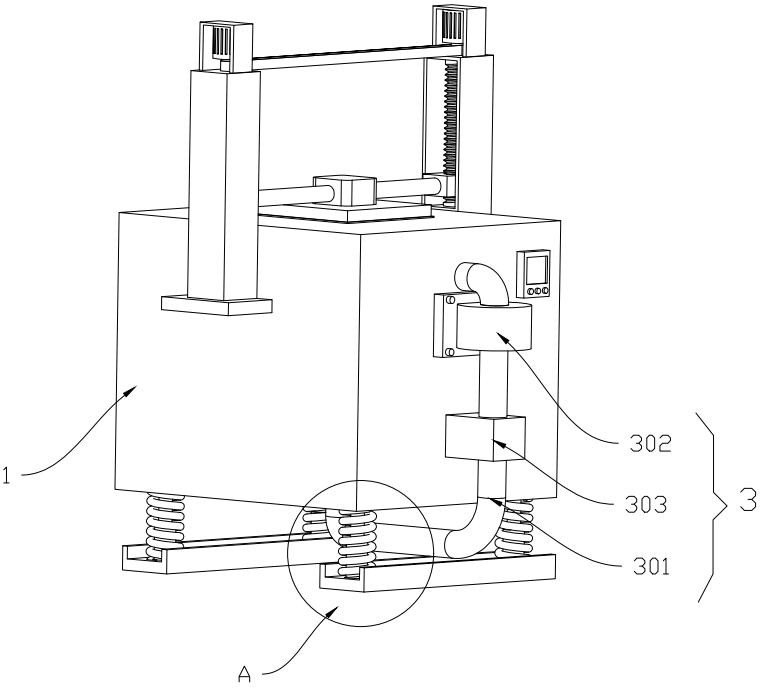

1.一种具备自灭火功能的光缆防火槽盒，包括防火槽盒（1），其特征在于：所述防火槽盒（1）下侧设有支撑机构（2），所述防火槽盒（1）上设有水循环机构（3），所述防火槽盒（1）上设有升降机构（4），所述防火槽盒（1）一侧连接设有控制器（5），所述升降机构（4）上设有置物箱（6）；

2.根据权利要求1所述的一种具备自灭火功能的光缆防火槽盒，其特征在于：所述水循环机构（3）包括连通管（301），所述连通管（301）一端连接于所述防火槽盒（1）一侧侧壁上，所述连通管（301）另一端连接于所述防火槽盒（1）底端，所述防火槽盒（1）一侧侧壁上连接设有循环泵（302），所述循环泵（302）连接于所述连通管（301）外侧，所述连通管（301）外侧连接设有加热器（303）。

3.根据权利要求1所述的一种具备自灭火功能的光缆防火槽盒，其特征在于：所述升降机构（4）包括两个连接板（401），两个所述连接板（401）分别固定连接于所述防火槽盒（1）一侧，两个所述连接板（401）上侧均连接设有连接座（402），两个所述连接座（402）上端分别连接设有电机座（403），两个所述电机座（403）一侧均连接设有正反电机（404）。

4.根据权利要求3所述的一种具备自灭火功能的光缆防火槽盒，其特征在于：两个所述正反电机（404）的输出端分别连接设有螺纹杆（405），两个所述螺纹杆（405）一端分别转动连接于两个所述连接座（402）内侧，两个所述螺纹杆（405）外侧同一水平方向分别螺纹连接设有活动块（406），两个所述活动块（406）相对一侧分别固定连接设有固定块（407），所述固定块（407）下侧连接设有固定板（408）。

5.根据权利要求3所述的一种具备自灭火功能的光缆防火槽盒，其特征在于：两个所述正反电机（404）的输出端外侧套设有传动皮带（410）。

6.根据权利要求4所述的一种具备自灭火功能的光缆防火槽盒，其特征在于：所述置物箱（6）固定连接于所述固定板（408）下侧，且所述固定板（408）四周分别固定连接设有密封条（409）。

7.根据权利要求4所述的一种具备自灭火功能的光缆防火槽盒，其特征在于：所述固定板（408）下侧固定连接设有两个限位块（411），所述防火槽盒（1）上设有对应的两个限位槽（412），两个所述限位块（411）分别滑动于两个所述限位槽（412）上。

8.根据权利要求1所述的一种具备自灭火功能的光缆防火槽盒，其特征在于：两个所述正反电机（404）、循环泵（302）和加热器（303）均与所述控制器（5）电连接。
