一种用于洗车水净化的装置的制作方法

本发明属于废水处理，具体涉及一种用于洗车水净化的装置。

背景技术：

1、随着我国机动车保有量的持续增长，洗车行业已成为城市重要的用水户和污水排放源之一。据统计，单次洗车用水量通常在50-150l之间，大型洗车场日耗水量甚至可达10吨以上。洗车废水中含有大量泥沙、油污、表面活性剂（las）、有机物及重金属等污染物，直接排放不仅造成水资源巨大浪费，还会对土壤和地表水体造成长期污染。在环保政策趋严和水资源费上涨的双重压力下，洗车废水循环处理已成为行业刚需。

2、目前主流工艺路线为“预处理+混凝沉淀+过滤+消毒”，该工艺成熟、稳定可靠、投资小，但对阴离子表面活性剂、挥发性有机物及部分溶解性污染物去除有限。该工艺且易出现泡沫残留、出水发黏、回用异味等问题；部分高端设备采用传统膜分离技术，虽可实现深度回用，但普遍存在投资高、设备体积大、易污堵、清洗频繁、运维复杂等问题。

3、近年来，国内外研究人员针对洗车废水中表面活性剂的去除开展了大量探索；公开号为cn117069336a的中国专利公开了一种洗车废水处理装置，包括隔油池、表面活性剂去除机构、有机物过滤机构、杀菌机构和清水池，其中表面活性剂去除机构包括多个依次连通的净化池及曝气盘、空压机、排渣池和刮渣机，相邻两个净化池之间的连通通道上下交替错位布置。该装置采用气浮配合刮渣的方式去除表面活性剂，虽然实现了多级净化，但仍依赖刮渣机机械刮除上浮泡沫。

4、公告号为cn201037125y的中国专利公开了一种洗车废水洗涤剂去除装置，该装置是一种由曝气箱和消泡器组成的装置，曝气箱底部设有曝气鼓泡头，消泡器内设有电机驱动的切泡叶片，能够无需加药去除洗涤剂，洗涤剂去除效率为80%～95%。然而，该装置仅采用单级曝气箱，对las的去除能力有限，且未设置膜分离单元，出水浊度和悬浮物难以满足回用标准。

5、公告号为cn208361978u的中国专利公开了一种用于城市洗车废水处理回用的mbr膜装置，包括依次连通的调节沉淀区、隔油区和mbr区，利用mbr膜截留生化活性污泥菌种来提高生化效率，减少占地面积。该装置虽引入了膜分离技术，但其mbr区以生化处理（活性污泥法）为主，对于las和表面活性物质的耐受性有限，膜组件直接接触高浓度污染负荷，易发生严重膜污堵，需要频繁化学清洗，运维成本较高。

6、综上所述，现有技术中虽然已有采用多级串联曝气去除las的研究报道，以及集成了气浮、消泡等功能的洗车废水处理装置，但仍存在以下技术问题：第一，两级串联曝气对las去除率尚不够高（约86.5%），难以稳定满足《城市污水再生利用城市杂用水水质》（gb/t18920-2020）中las≤0.5mg/l的限值要求；第二，现有气浮法多需配合刮渣机或化学消泡剂使用，存在运维复杂或药剂残留问题。

技术实现思路

1、本发明的目的是：针对背景技术中记载的技术问题，提供一种用于洗车水净化的装置。

2、本发明的技术方案：

3、一种用于洗车水净化的装置，包括一级吹脱池、二级吹脱池、三级吹脱池、消泡器及储水箱，一级吹脱池底部安装有进入二级吹脱池中部的管道a，二级吹脱池底部安装有进入三级吹脱池中部的管道b，三级吹脱池底部安装有进入储水箱的管道c，一级吹脱池、二级吹脱池及三级吹脱池底部均布设有曝气元件，顶部均分别通过导沫管与消泡器的进口端连通，消泡器底部安装有出沫管。

4、所述曝气元件包括若干分别安装在一级吹脱池、二级吹脱池及三级吹脱池底部的分管道，以及对应分管道上安装的曝气头，以及与分管道均连通的主管道，主管道连接有曝气风机。

5、所述消泡器包括筒体、搅拌器及电机，搅拌器设置在筒体内部，电机固定安装在筒体顶端，并驱动搅拌器旋转，顶部连接有出气管。

6、还包括絮凝池与沉淀池，絮凝池上部安装有进入沉淀池底部的管道d，沉淀池上部安装有进入一级吹脱池中部的管道e，絮凝池安装有进水管a，进水管a上安装有管道混合器。

7、所述管道混合器进口端通过三通接头接通有提升泵a及计量泵。

8、所述计量泵进口端连通有加药桶。

9、所述沉淀池底部安装有排泥管，出沫管出口端连接在排泥管上。

10、还包括进水管b，mbr膜组件、光催化氧化池、提升泵b及光催化氧化组件，进水管b连通一级吹脱池进水口，mbr膜组件安装在三级吹脱池内部，光催化氧化池串联在管道c上，且管道c的进水口与mbr膜组件的出水口连通，光催化氧化组件安装在光催化氧化池内，提升泵b安装在进水管b上。

11、所述光催化氧化组件包括uv紫外灯组及纳米tio2催化板，纳米tio2催化板竖直安装在光催化氧化池内，紫外灯组对应设于纳米tio2催化板旁侧，二者平行布置。

12、所述mbr膜组件包括支撑框架，以及设置在支撑框架内部的mbr膜。

13、本发明的有益效果：

14、本发明核心采用纯物理三级串联吹脱工艺，能够高效、稳定去除洗车废水中难以生化降解的las、乳化油污及表面活性物质；全程无需投加专用破乳药剂，不产生化学副产物，无二次污染，出水水质稳定可靠；通过配套设置消泡器，依靠机械剪切结合重力作用实现泡沫快速消除，全程不使用化学消泡剂，运行安全环保、无药剂残留，既降低运行成本，又有效保障回用水质；

15、针对絮凝沉淀及三级吹脱工艺构型，本发明将絮凝、斜管沉淀、三级吹脱、消泡四大功能单元高度集成，各处理环节布置紧凑、空间利用率高，整套装置占地面积小、设备投资低，同时日常运维操作简便，综合使用成本低。

16、针对三级吹脱、mbr膜、光催化氧化工艺构型，本发明采用一、二级吹脱前置减负、三级吹脱耦合mbr膜分离的创新结构，在高效去除las与乳化油污的同时完成固液分离；配合吹脱与膜擦洗共用同一套曝气元件，不仅简化管路流程、降低整体能耗，还能显著减轻膜污染，延长膜组件使用寿命，提升设备运行稳定性；光催化氧化组件可对水体进行深度处理，彻底降解水中残留的难降解有机物、微量las，同时去除水体色度与异味，进一步优化出水水质，保障回用安全。

17、本发明基于同一核心结构设计两种工艺构型，共用三级吹脱、消泡、曝气等主体部件，模块化设计合理，可根据进水水质、出水标准灵活选用，适用场景更广。

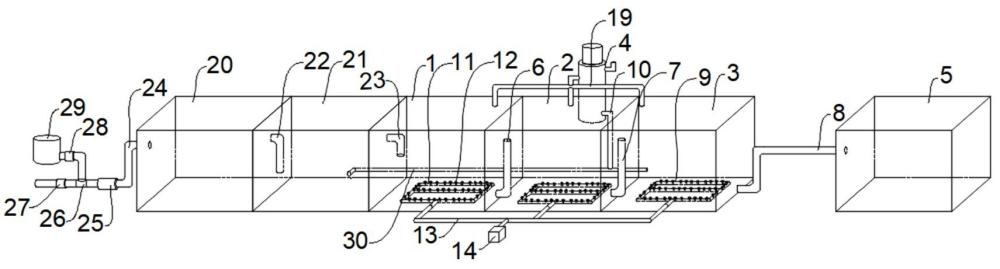

1.一种用于洗车水净化的装置，其特征在于：包括一级吹脱池（1）、二级吹脱池（2）、三级吹脱池（3）、消泡器（4）及储水箱（5），一级吹脱池（1）底部安装有进入二级吹脱池（2）中部的管道a（6），二级吹脱池（2）底部安装有进入三级吹脱池（3）中部的管道b（7），三级吹脱池（3）底部安装有进入储水箱（5）的管道c（8），一级吹脱池（1）、二级吹脱池（2）及三级吹脱池（3）底部均布设有曝气元件（9），顶部均分别通过导沫管（19）与消泡器（4）的进口端连通，消泡器（4）底部安装有出沫管（10）。

2.根据权利要求1所述的用于洗车水净化的装置，其特征在于：所述曝气元件（9）包括若干分别安装在一级吹脱池（1）、二级吹脱池（2）及三级吹脱池（3）底部的分管道（11），以及对应分管道（11）上安装的曝气头（12），以及与分管道（11）均连通的主管道（13），主管道（13）连接有曝气风机（14）。

3.根据权利要求1所述的用于洗车水净化的装置，其特征在于：所述消泡器（4）包括筒体（15）、搅拌器（16）及电机（17），搅拌器（16）设置在筒体（15）内部，电机（17）固定安装在筒体（15）顶端，并驱动搅拌器（16）旋转，顶部连接有出气管（18）。

4.根据权利要求1所述的用于洗车水净化的装置，其特征在于：还包括絮凝池（20）与沉淀池（21），絮凝池（20）上部安装有进入沉淀池（21）底部的管道d（22），沉淀池（21）上部安装有进入一级吹脱池（1）中部的管道e（23），絮凝池（20）安装有进水管a（24），进水管a（24）上安装有管道混合器（25）。

5.根据权利要求1所述的用于洗车水净化的装置，其特征在于：所述管道混合器（25）进口端通过三通接头（26）接通有提升泵a（27）及计量泵（28）。

6.根据权利要求5所述的用于洗车水净化的装置，其特征在于：所述计量泵（28）进口端连通有加药桶（29）。

7.根据权利要求4所述的用于洗车水净化的装置，其特征在于：所述沉淀池（21）底部安装有排泥管（30），出沫管（10）出口端连接在排泥管（30）上。

8.根据权利要求1所述的用于洗车水净化的装置，其特征在于：还包括进水管b（31），mbr膜组件（32）、光催化氧化池（33）、提升泵b（39）及光催化氧化组件（34），进水管b（31）连通一级吹脱池（1）进水口，mbr膜组件（32）安装在三级吹脱池（3）内部，光催化氧化池（33）串联在管道c（8）上，且管道c（8）的进水口与mbr膜组件（32）的出水口连通，光催化氧化组件（34）安装在光催化氧化池（33）内，提升泵b（39）安装在进水管b（31）上。

9.根据权利要求8所述的用于洗车水净化的装置，其特征在于：所述光催化氧化组件（34）包括uv紫外灯组（35）及纳米tio2催化板（36），纳米tio2催化板（36）竖直安装在光催化氧化池（33）内，紫外灯组(35)对应设于纳米tio2催化板(36)旁侧，二者平行布置。

10.根据权利要求8所述的用于洗车水净化的装置，其特征在于：所述mbr膜组件（32）包括支撑框架（37），以及设置在支撑框架（37）内部的mbr膜（38）。
