一种电路板压接治具的光学定位装置的制作方法

本技术涉及光学定位装置领域，尤其涉及一种电路板压接治具的光学定位装置。

背景技术：

1、在现代电子制造业中，电路板上集成了大量需要通过连接器与外部模块或其他板卡进行信号与电力传输的接口,这些连接器，如板对板连接器、线对板连接器以及某些精密的芯片插座，广泛采用“压接”方式进行安装,而电路板压接治具，正是实现这种高精度、高可靠性压接工艺不可或缺的关键工具。

2、现有电路板压接装置多为机械定位结构，无法满足快速精确定位的压接操作，导致生产效率低下，需要人工压接一次定位一次，部分设备虽支持机械定位结构定位，但存在定位精度不足、压接力不均等问题。

3、因此，本领域技术人员提供了一种电路板压接治具的光学定位装置，以解决上述背景技术中提出的问题。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种电路板压接治具的光学定位装置，装置在使用的时候只需要一次对正上下压接治具，即可连续作业。

2、为实现上述目的，本实用新型提供了如下技术方案：一种电路板压接治具的光学定位装置，包括压接机底座，所述压接机底座上端面四角均固定设置有压接机支撑柱，四个所述压接机支撑柱上端面均固定设置有压接机上支撑板；

3、所述压接机上支撑板上端面中部固定设置有压接气缸，所述压接气缸输出端卡接设置有压接上治具，所述压接机底座上端面中部固定设置有底座模具，所述底座模具上端面固定设置有电路板。

4、进一步地，所述压接气缸上端面固定设置有气缸行程控制器。

5、进一步地，所述压接机上支撑板上端面一侧后端固定设置有气缸调节控制箱。

6、进一步地，所述电路板上端面卡接设置有压接下治具。

7、进一步地，所述电路板上端面卡接设置有待压接材料。

8、进一步地，所述压接机上支撑板下端面一侧固定设置有纵向y光学定位器。

9、进一步地，所述压接机上支撑板下端面前部固定设置有横向光学定位器。

10、本实用新型具有如下有益效果：

11、1、本实用新型提出的一种电路板压接治具的光学定位装置，底座模具可在压接机底座上任意移动和转动，满足了生产实际需求，不同治具，不同产品，不同压接材料可随意更换，方便安装待压接材料和随时更换压接治具，只需要一次对正上下压接治具，即可连续作业，中途可任意切换，不需在更换压接治具和补充压接材料时重复对中，大大加快了生产节拍，节省了切换时间。

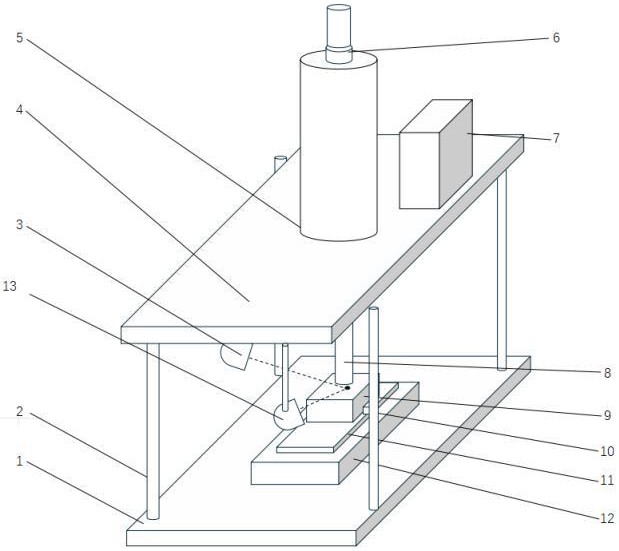

1.一种电路板压接治具的光学定位装置，包括压接机底座（1），其特征在于：所述压接机底座（1）上端面四角均固定设置有压接机支撑柱（2），四个所述压接机支撑柱（2）上端面均固定设置有压接机上支撑板（4）；

2.根据权利要求1所述的一种电路板压接治具的光学定位装置，其特征在于：所述压接气缸（5）上端面固定设置有气缸行程控制器（6）。

3.根据权利要求1所述的一种电路板压接治具的光学定位装置，其特征在于：所述压接机上支撑板（4）上端面一侧后端固定设置有气缸调节控制箱（7）。

4.根据权利要求1所述的一种电路板压接治具的光学定位装置，其特征在于：所述电路板（11）上端面卡接设置有待压接材料（10）。

5.根据权利要求1所述的一种电路板压接治具的光学定位装置，其特征在于：所述电路板（11）上端面卡接设置有压接下治具（9）。

6.根据权利要求1所述的一种电路板压接治具的光学定位装置，其特征在于：所述压接机上支撑板（4）下端面一侧固定设置有纵向y光学定位器（3）。

7.根据权利要求1所述的一种电路板压接治具的光学定位装置，其特征在于：所述压接机上支撑板（4）下端面前部固定设置有横向光学定位器（13）。
