基于CCD图像传感器辅助套准的压印装置的制作方法

本技术涉及压印，特别涉及基于ccd图像传感器辅助套准的压印装置。

背景技术：

1、压印是将板料放在上、下模之间，在压力作用下使其材料厚度发生变化，并将挤压外的材料，充塞在有起伏细纹的模具形腔凸、凹处，而在工件表面得到形成起伏鼓凸及字样或花纹的一种成形方法；

2、目前在压印的工作过程中，由于设备的走料精度不够，导致压印设备对走料的压印成型偏差较大，导致走料中产生的废料较多，增加成本，降低成品率。

技术实现思路

1、本实用新型目的是针对上述存在的问题和不足，提出基于ccd图像传感器辅助套准的压印装置：图像传感器对料上的图案进行识别，随后信号传输给控制器，控制器启动电机一带动滑动螺杆旋转，滑动螺杆旋转后带动升降杆与压印模具下降和上升，控制误差，降低废料率。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、基于ccd图像传感器辅助套准的压印装置，包括底板，所述底板的顶部外壁中心处安装有压印结构，且底板的两端顶部处均设有弧形槽，所述底板两端位于弧形槽处设有输送组件，且底板的顶部外壁两端均设有等距离分布的装配槽，所述底板位于装配槽处安装有安装座，且安装座的中心处开设有下压孔；压印结构包括安装在底板顶部外壁两端的滑动杆、对称开设在滑动杆外壁的滑动槽、转动连接在滑动槽中的滑动螺杆、螺纹连接在滑动螺杆外壁的升降杆和安装在升降杆底端外壁中心处的压印模具。

4、更进一步的，两根所述滑动杆的顶端外壁安装有稳定杆，且稳定杆的中心处开设有调节槽，稳定杆外壁位于调节槽中滑动连接有安装杆，且安装杆的外壁中心处焊接有螺丝杆，螺丝杆外壁螺纹连接有螺母。

5、更进一步的，所述安装杆的两端外壁均焊接有安装管，且安装管的内壁滑动连接有调节杆，调节杆的底部外壁中心处安装有图像传感器，且调节杆的底部外壁安装有照明灯。

6、更进一步的，所述滑动杆的顶端外壁均安装有电机一，且电机一的输出轴与滑动螺杆的一端连接，所述升降杆的两端外壁滑动连接在滑动槽内壁与滑动杆外壁。

7、更进一步的，所述安装座顶部外壁位于下压孔处开设有螺纹孔一，且安装管的一侧外壁中心处开设有螺纹孔二，螺纹孔一与螺纹孔二中均螺接有紧固螺丝，下压孔中放置有限位杆。

8、更进一步的，所述输送组件包括开设在底板两端外壁的转动槽、设在转动槽处的收卷杆、安装在收卷杆两端外壁的轴承和安装在底板位于转动槽处的限位板。

9、更进一步的，所述底板的一侧外壁两端均安装有电机二，电机二的一端与收卷杆的一端连接。

10、更进一步的，所述电机二、电机一和照明灯通过导线连接控制器，且图像传感器通过信号线连接控制器，控制器通过导线连接电源。

11、本实用新型的有益效果为：

12、图像传感器对料上的图案进行识别，随后信号传输给控制器，控制器启动电机一带动滑动螺杆旋转，滑动螺杆旋转后带动升降杆与压印模具下降和上升，控制误差，降低废料率；

13、将安装座的下压孔中插入限位杆，限位杆在自身重量作用下将料位于压印结构处限制在底板上滑动，保证压印过程的稳定性。

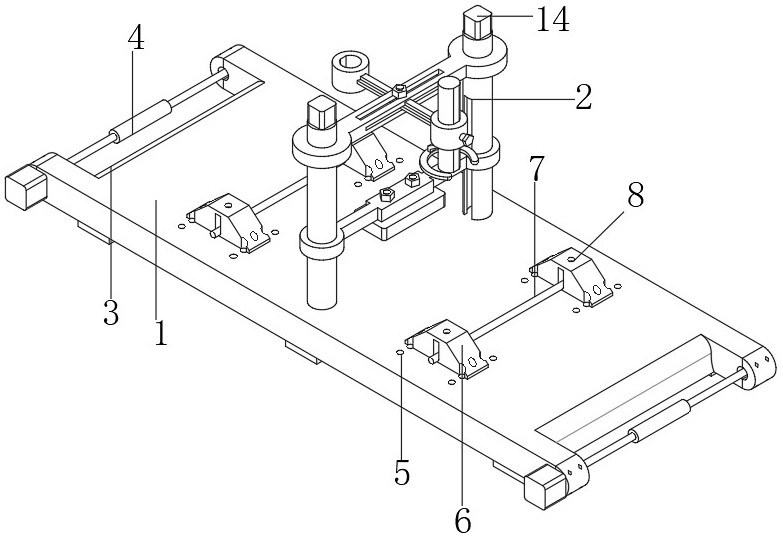

1.基于ccd图像传感器辅助套准的压印装置，包括底板（1），其特征在于，所述底板（1）的顶部外壁中心处安装有压印结构（2），且底板（1）的两端顶部处均设有弧形槽（3），所述底板（1）两端位于弧形槽（3）处设有输送组件（4），且底板（1）的顶部外壁两端均设有等距离分布的装配槽（5），所述底板（1）位于装配槽（5）处安装有安装座（6），且安装座（6）的中心处开设有下压孔；

2.根据权利要求1所述的基于ccd图像传感器辅助套准的压印装置，其特征在于，两根所述滑动杆（9）的顶端外壁安装有稳定杆（15），且稳定杆（15）的中心处开设有调节槽（16），稳定杆（15）外壁位于调节槽（16）中滑动连接有安装杆（17），且安装杆（17）的外壁中心处焊接有螺丝杆（18），螺丝杆（18）外壁螺纹连接有螺母。

3.根据权利要求2所述的基于ccd图像传感器辅助套准的压印装置，其特征在于，所述安装杆（17）的两端外壁均焊接有安装管（19），且安装管（19）的内壁滑动连接有调节杆（20），调节杆（20）的底部外壁中心处安装有图像传感器（22），且调节杆（20）的底部外壁安装有照明灯（23）。

4.根据权利要求1所述的基于ccd图像传感器辅助套准的压印装置，其特征在于，所述滑动杆（9）的顶端外壁均安装有电机一（14），且电机一（14）的输出轴与滑动螺杆（11）的一端连接，所述升降杆（12）的两端外壁滑动连接在滑动槽（10）内壁与滑动杆（9）外壁。

5.根据权利要求1所述的基于ccd图像传感器辅助套准的压印装置，其特征在于，所述安装座（6）顶部外壁位于下压孔处开设有螺纹孔一（8），且安装管（19）的一侧外壁中心处开设有螺纹孔二，螺纹孔一（8）与螺纹孔二中均螺接有紧固螺丝（21），下压孔中放置有限位杆（7）。

6.根据权利要求1所述的基于ccd图像传感器辅助套准的压印装置，其特征在于，所述输送组件（4）包括开设在底板（1）两端外壁的转动槽、设在转动槽处的收卷杆（24）、安装在收卷杆（24）两端外壁的轴承（25）和安装在底板（1）位于转动槽处的限位板（26）。

7.根据权利要求1所述的基于ccd图像传感器辅助套准的压印装置，其特征在于，所述底板（1）的一侧外壁两端均安装有电机二（27），电机二（27）的一端与收卷杆（24）的一端连接。

8.根据权利要求7所述的基于ccd图像传感器辅助套准的压印装置，其特征在于，所述电机二（27）、电机一（14）和照明灯（23）通过导线连接控制器，且图像传感器（22）通过信号线连接控制器，控制器通过导线连接电源。
