一种适用于气动刻字机的滑轨结构的制作方法

本技术涉及气动刻字机领域，特别涉及一种适用于气动刻字机的滑轨结构。

背景技术：

1、气动刻字机通过气压驱动滑块带动刻字头移动，完成文字、图案的雕刻，广泛应用于机械制造、五金加工、标识标牌等行业。滑轨结构是气动刻字机的核心传动部件，其性能直接决定刻字精度（字迹清晰度、尺寸误差）、设备寿命与生产效率。其中刻字头升降机构中的滑轨结构，是保证刻字稳定的基础。

2、经搜索中国专利，公告号为：cn217731698u，一种双滑轨结构，采用基座、第一滑动机构、连接座、第二滑动机构、设备安装座、驱动电机、主动轮、从动轮、同步带、第一压紧组件以及第二压紧组件配合，设备安装座用于安装设备，当驱动电机驱动主动轮转动时，连接座和设备安装座沿同一方向同步滑动，相比传统的单滑轨结构，同样的移动行程，本实用新型的双滑轨结构移动效率更高，减少了占用空间，且同步带的长度更短。

3、现有的滑轨结构，不具备防护功能，一般滑轨结构都是裸露在外的，刻字过程中产生的金属屑、粉尘易进入滑轨与滑座的间隙，杂质堆积后导致滑块卡滞、移动阻力增大，磨损加快，降低了使用寿命，影响刻字的稳定性，为了解决上述所存在的问题，我们提出一种适用于气动刻字机的滑轨结构。

技术实现思路

1、本实用新型的目的是提供一种适用于气动刻字机的滑轨结构，其优点是具备防护功能。

2、本实用新型的上述技术目的是通过以下技术方案得以实现的：一种适用于气动刻字机的滑轨结构，包括固定座，所述固定座的表面设置有滑动机构，所述固定座的顶部螺栓连接有两个固定壳，所述固定壳的内壁转动套接有转轴，所述转轴的表面转动套接有收卷筒，所述收卷筒的内壁和转轴的表面之间设置有卷簧，所述收卷筒的表面安装有防尘布，所述防尘布的一端螺栓连接有滑杆，所述滑杆的内壁滑动连接有传动杆，所述传动杆的表面螺栓连接有卡接头，所述卡接头的一端卡接有卡接孔，所述传动杆的一端与滑杆的内壁之间设置有第一弹簧，所述传动杆的表面螺栓连接有拨动块，所述固定座的表面螺栓连接有防护板。

3、采用上述技术方案，通过设置防尘布，滑座在移动时，防尘布在卷簧二的作用下随着滑座移动，对滑轨进行防护的方式，能够达到防护的目的，保证了滑轨的稳定和刻字的效果，提高了滑轨的使用寿命，通过移动拨动块使卡接头与卡接孔脱卡接，将便打开防尘布，从而方便对滑轨维护，提高了实用性，方便使用。

4、本实用新型进一步设置为：所述固定壳的表面螺栓连接有固定块，且固定块与转轴的表面转动套接，所述转轴的表面固定套接有棘轮，所述固定块的内壁滑动连接有滑动块，所述滑动块的内壁滑动套接有伸缩块，所述伸缩块与滑动块的内壁之间设置有第二弹簧，所述伸缩块的表面螺栓连接有棘齿块，且棘齿块与棘轮啮合，所述滑动块的表面转动连接有调节螺栓，且调节螺栓与固定块的内壁螺纹连接。

5、采用上述技术方案，通过转动调节头使转轴转动，转轴转动对卷簧收紧，从而能够调节卷簧的预紧力，保证防尘布的张力和使用效果，通过棘齿块在第二弹簧的作用下与棘轮啮合，防止转轴反向转动，保证使用的稳定性，方便调节。

6、本实用新型进一步设置为：所述滑动机构包括两个滑轨，所述滑轨与固定座的表面螺栓连接，所述滑轨的表面滑动连接有滑座，且卡接孔开设在滑座的表面，所述滑座的内壁螺纹连接有螺杆，且螺杆与固定座的内壁转动套接，所述螺杆的一端螺栓连接有电机，且电机与固定座的表面螺栓。

7、采用上述技术方案，通过设置滑块机构，电机转动带动螺杆转动，螺杆转动带动滑座沿着滑轨移动，方便使用。

8、本实用新型进一步设置为：所述防尘布的底部螺栓连接有支撑杆，所述支撑杆的两端均转动连接有滚轮，所述防护板的表面开设有导向槽，且导向槽的内壁与滚轮相适配。

9、采用上述技术方案，通过设置支撑杆，滚轮和导向槽，对防尘布支撑，防止防尘布塌陷，影响使用，提高稳定性。

10、本实用新型进一步设置为：所述调节螺栓的表面螺纹连接有螺帽。

11、采用上述技术方案，通过设置螺帽，对调节螺栓固定，防止松动。

12、本实用新型进一步设置为：所述转轴的一端螺栓连接有调节头。

13、采用上述技术方案，通过设置调节头，便于转动转轴。

14、本实用新型进一步设置为：所述卡接头的一端呈楔形。

15、采用上述技术方案，通过设置卡接头的一端呈楔形，便于固定滑杆，方便安装。

16、本实用新型进一步设置为：所述收卷筒的内壁螺栓连接有隔板，且隔板与转轴的表面转动套接。

17、采用上述技术方案，通过设置隔板，防止卷簧变形，保证卷簧稳定。

18、综上所述，本实用新型具有以下有益效果：

19、1.本实用新型通过设置防尘布，滑座在移动时，防尘布在卷簧二的作用下随着滑座移动，对滑轨进行防护的方式，能够达到防护的目的，保证了滑轨的稳定和刻字的效果，提高了滑轨的使用寿命，通过移动拨动块使卡接头与卡接孔脱卡接，将便打开防尘布，从而方便对滑轨维护，提高了实用性，方便使用；

20、2.本实用新型通过转动调节头使转轴转动，转轴转动对卷簧收紧，从而能够调节卷簧的预紧力，保证防尘布的张力和使用效果，通过棘齿块在第二弹簧的作用下与棘轮啮合，防止转轴反向转动，保证使用的稳定性，方便调节。

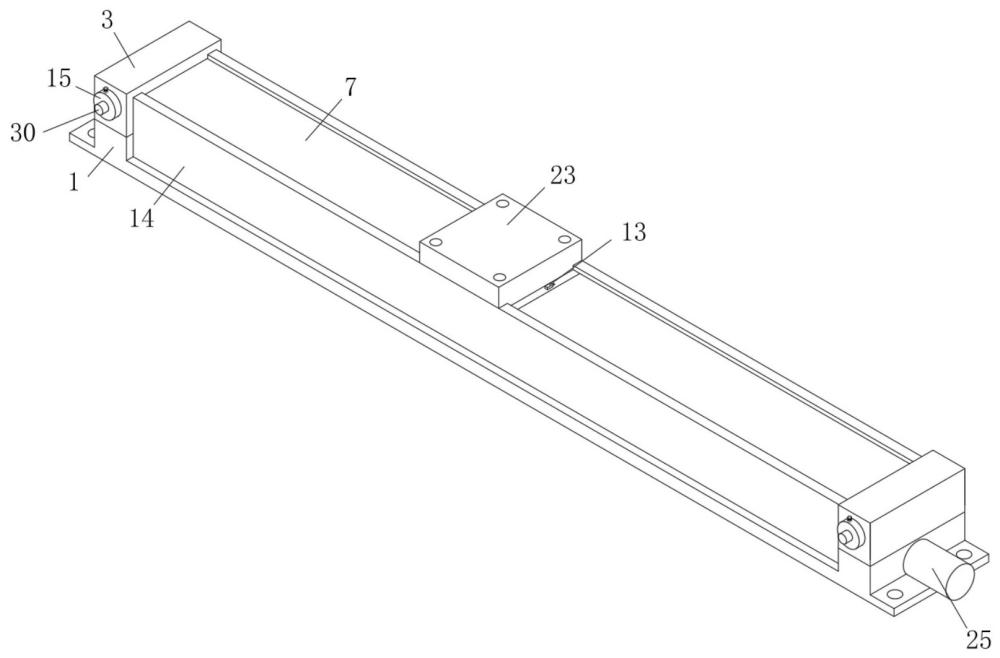

1.一种适用于气动刻字机的滑轨结构，包括固定座（1），其特征在于，所述固定座（1）的表面设置有滑动机构（2），所述固定座（1）的顶部螺栓连接有两个固定壳（3），所述固定壳（3）的内壁转动套接有转轴（4），所述转轴（4）的表面转动套接有收卷筒（5），所述收卷筒（5）的内壁和转轴（4）的表面之间设置有卷簧（6），所述收卷筒（5）的表面安装有防尘布（7），所述防尘布（7）的一端螺栓连接有滑杆（8），所述滑杆（8）的内壁滑动连接有传动杆（9），所述传动杆（9）的表面螺栓连接有卡接头（10），所述卡接头（10）的一端卡接有卡接孔（11），所述传动杆（9）的一端与滑杆（8）的内壁之间设置有第一弹簧（12），所述传动杆（9）的表面螺栓连接有拨动块（13），所述固定座（1）的表面螺栓连接有防护板（14）。

2.根据权利要求1所述的一种适用于气动刻字机的滑轨结构，其特征在于，所述固定壳（3）的表面螺栓连接有固定块（15），且固定块（15）与转轴（4）的表面转动套接，所述转轴（4）的表面固定套接有棘轮（16），所述固定块（15）的内壁滑动连接有滑动块（17），所述滑动块（17）的内壁滑动套接有伸缩块（18），所述伸缩块（18）与滑动块（17）的内壁之间设置有第二弹簧（19），所述伸缩块（18）的表面螺栓连接有棘齿块（20），且棘齿块（20）与棘轮（16）啮合，所述滑动块（17）的表面转动连接有调节螺栓（21），且调节螺栓（21）与固定块（15）的内壁螺纹连接。

3.根据权利要求1所述的一种适用于气动刻字机的滑轨结构，其特征在于，所述滑动机构（2）包括两个滑轨（22），所述滑轨（22）与固定座（1）的表面螺栓连接，所述滑轨（22）的表面滑动连接有滑座（23），且卡接孔（11）开设在滑座（23）的表面，所述滑座（23）的内壁螺纹连接有螺杆（24），且螺杆（24）与固定座（1）的内壁转动套接，所述螺杆（24）的一端螺栓连接有电机（25），且电机（25）与固定座（1）的表面螺栓。

4.根据权利要求1所述的一种适用于气动刻字机的滑轨结构，其特征在于，所述防尘布（7）的底部螺栓连接有支撑杆（26），所述支撑杆（26）的两端均转动连接有滚轮（27），所述防护板（14）的表面开设有导向槽（28），且导向槽（28）的内壁与滚轮（27）相适配。

5.根据权利要求2所述的一种适用于气动刻字机的滑轨结构，其特征在于，所述调节螺栓（21）的表面螺纹连接有螺帽（29）。

6.根据权利要求1所述的一种适用于气动刻字机的滑轨结构，其特征在于，所述转轴（4）的一端螺栓连接有调节头（30）。

7.根据权利要求1所述的一种适用于气动刻字机的滑轨结构，其特征在于，所述卡接头（10）的一端呈楔形。

8.根据权利要求1所述的一种适用于气动刻字机的滑轨结构，其特征在于，所述收卷筒（5）的内壁螺栓连接有隔板（31），且隔板（31）与转轴（4）的表面转动套接。
