一种烟气换热器的制作方法

本发明涉及换热器领域，具体涉及一种烟气换热器。

背景技术：

1、烟气换热器是利用高温烟气余热加热水、空气等介质的工业节能设备，广泛应用于电力、冶金、化工等领域。其核心功能在于回收烟气中的低品位热能，将其转化为可再利用的热源，从而降低系统整体能耗、提升能源利用效率。由于烟气中夹带大量粉尘和颗粒物，换热管外壁在长期运行中极易积灰，导致换热效率大幅下降，甚至堵塞烟气通道。目前常见的烟气换热器存在以下问题：

2、传统烟气换热器通常在烟气进口处设置固定式过滤网对烟气进行初步除尘，但过滤网易堵塞，需频繁停机拆洗。为便于维护，部分烟气换热器将换热管束设计为可整体从壳体中抽出的抽屉式结构。然而，当换热管为蛇形结构时，管束在拆卸抽出过程中，其弯折的u型封闭段会与壳体内固定的管壁清灰装置发生碰撞干涉——若保留清灰装置则管束无法顺利抽出，若取消清灰装置则管束积灰无法在线清理。这一矛盾在蛇形管排布方案中尤为突出：蛇形管水平段的上下位置交错，在一个抽出方向上，即便清灰装置的某些部件能够避开上部管段，也必然被下部的u型弯头阻挡。

3、因此，为解决上述存在的问题，针对性的提出一种烟气换热器。

技术实现思路

1、本发明就是针对上述中所存在的问题，针对性地设计一种可清洁的烟气换热器，本发明的过滤装置由烟气动能自驱动旋转，配合刮板实现自清洁过滤；换热部可整体拆卸，便于清洗维护；清扫装置在换热管之间往复运动清除管壁积灰，且清扫辊与活动辊的配合设计可避免与换热管拆卸时产生运动干涉。

2、为实现上述目的，本发明提供一种可清洁的烟气换热器，包括：外壳、过滤装置、换热部和清扫装置，所述外壳的两端分为进气端和出气端，中部为换热腔，所述进气端内安装有挡流板，所述过滤装置转动设置在所述换热腔靠近所述进气端的一侧，所述挡流板的出口朝向所述过滤装置的侧部，所述换热部可拆卸连接在所述换热腔靠近所述出气端的一侧，所述清扫装置滑动连接在所述换热腔的侧壁上且与所述换热部的外表面接触。

3、进一步的，所述过滤装置包括过滤网和限位圈，所述换热腔靠近进气端一侧的顶部和底部均设置有限位圈，所述过滤网的两端分别转动连接在两个限位圈中，且过滤网的端部与外壳的内壁转动连接。

4、进一步的，所述换热部包括：换热管、固定板和定位板，所述固定板的顶部和底部均设置有所述定位板，所述换热管为蛇形结构且有若干个，且均一端固定连接在所述固定板上，并呈阵列排布，两所述定位板分别滑动连接在所述外壳内壁的顶部和底部。

5、进一步的，所述清扫装置包括：清扫板、清扫辊、活动辊、连接板、滑杆和拉板，所述清扫板有若干个，所述清扫板的一侧固定连接有所述连接板，所述连接板上安装有滑杆，所述滑杆穿过所述外壳的外壁与所述拉板连接，所述清扫板通过拉板滑动连接在所述换热管朝向进气端的一侧，所述清扫板上设置有清洁刷毛，所述清扫板的侧部从上到下依次交叉排列设置有所述活动辊和清扫辊，所述活动辊和清扫辊的外表面均设置有清洁刷毛。

6、进一步的，所述活动辊包括耳座和扭簧，所述耳座固定连接在所述清扫板的侧部，所述活动辊的一端通过轴与所述耳座转动连接，轴上套设有所述扭簧，所述扭簧的两个扭臂分别与所述清扫板和活动辊固定连接。

7、进一步的，还包括清洁装置，所述清洁装置转动连接在所述外壳中，且所述过滤网的内外侧均设置有所述清洁装置，所述清洁装置包括：驱动杆、清洁部、收集部和吸尘部，所述驱动杆为中空结构且转动设置在所述外壳中并端部伸出于所述外壳的上部，所述驱动杆上固定设置有清洁部，所述清洁部的底部设置有吸尘部，所述吸尘部的管道置于所述驱动杆的内部。

8、进一步的，所述清洁部包括安装块和刮板，所述安装块有若干个，且均固定连接在所述驱动杆上，所述刮板固定连接在所述安装块的端部，且在驱动杆转动时，所述刮板与所述过滤网抵接，所述收集部安装在所述刮板的底部。

9、进一步的，所述收集部包括第一接料盘和第二接料盘，所述第一接料盘和第二接料盘均为具有底板的弧形槽结构，所述第二接料盘的半径大于第一接料盘，所述第一接料盘位于所述过滤网的内侧，所述第二接料盘位于过滤网的外侧。

10、进一步的，所述吸尘部包括：吸料口、吸料管和固定杆，所述吸料口安装在所述收集部的侧部，且与收集部的内部相通，所述吸料管与所述吸料口连接，所述驱动杆的内壁设置有若干固定杆，所述吸料管与所述固定杆连接，并通过所述驱动杆与外界的抽气装置连接。

11、进一步的，还包括固定装置，所述固定装置安装在所述外壳的侧壁上，且与所述换热管的端部抵触连接，所述固定装置包括：弧形板、连接杆、端板、压紧板和顶紧螺栓，所述弧形板的一侧固定连接有所述连接杆，连接杆与所述外壳的侧壁滑动连接且连接杆的端部与所述端板固定连接，所述外壳的侧壁上设置有压紧板，所述端板位于所述压紧板与外壳之间，所述压紧板上设置有顶紧螺栓，所述顶紧螺栓与所述端板抵接，所述弧形板的另一侧与所述换热管的端部抵接。

12、综上所述，本发明的一种烟气换热器具有如下的优点和有益技术效果：

13、1.本发明通过挡流板将进烟气流导向筒形过滤网的侧部，利用烟气自身流速驱动过滤网持续旋转，无需外加电机，过滤网旋转过程中与壳体内固定的清洁刮板产生相对运动，实现滤网内外壁的在线自清洁，避免滤网堵塞；

14、2.本发明换热管束通过固定板与定位板构成抽屉式模块，可沿定位板滑动整体插入或抽出换热腔。当管束积灰严重需深度清洗或更换时，无需拆解壳体，直接抽离即可；

15、3.本发明清扫装置在清扫板的侧部交叉排布固定式清扫辊与扭簧式活动辊，活动辊在正常清扫过程中与清扫辊一样紧贴管壁完成清洁；当需要抽出换热管束时，活动辊在遇到蛇形管的u型弯头封闭段后，受推力绕扭簧偏转避让，管束通过后在扭簧作用下自动复位，既保证了运行中全方位的管壁清扫，又避免了拆卸过程中的运动干涉；

16、4.本发明滤网内外两侧均设有清洁刮板和收集盘，刮除的积灰落入弧形收集盘中，经吸尘管汇集至中空驱动杆内统一排出，实现封闭式除尘，避免二次扬尘污。

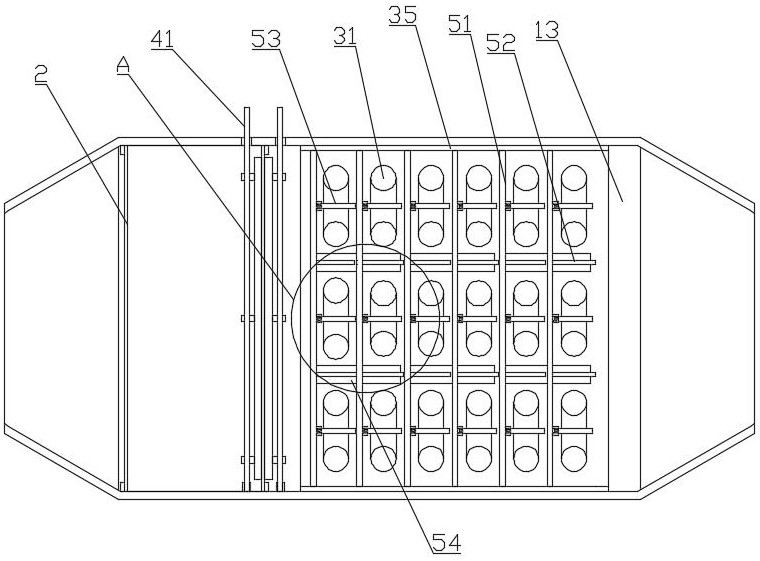

1.一种烟气换热器，其特征在于，包括：外壳（1）、过滤装置（2）、换热部（3）和清扫装置（5），所述外壳（1）的两端分为进气端（11）和出气端（12），中部为换热腔（13），所述进气端（11）内安装有挡流板（14），所述过滤装置（2）转动设置在所述换热腔（13）靠近所述进气端（11）的一侧，所述挡流板（14）的出口朝向所述过滤装置（2）的侧部，所述换热部（3）可拆卸连接在所述换热腔（13）靠近所述出气端（12）的一侧，所述清扫装置（5）滑动连接在所述换热腔（13）的侧壁上且与所述换热部（3）的外表面接触。

2.根据权利要求1所述的一种烟气换热器，其特征在于，所述过滤装置（2）包括过滤网（21）和限位圈（22），所述换热腔（13）靠近进气端（11）一侧的顶部和底部均设置有限位圈（22），所述过滤网（21）的两端分别转动连接在两个限位圈（22）中，且过滤网（21）的端部与外壳（1）的内壁转动连接。

3.根据权利要求1所述的一种烟气换热器，其特征在于，所述换热部（3）包括：换热管（31）、固定板（34）和定位板（35），所述固定板（34）的顶部和底部均设置有所述定位板（35），所述换热管（31）为蛇形结构且有若干个，且均一端固定连接在所述固定板（34）上，并呈阵列排布，两所述定位板（35）分别滑动连接在所述外壳（1）内壁的顶部和底部。

4.根据权利要求3所述的一种烟气换热器，其特征在于，所述清扫装置（5）包括：清扫板（51）、清扫辊（52）、活动辊（53）、连接板（54）、滑杆（55）和拉板（56），所述清扫板（51）有若干个，所述清扫板（51）的一侧固定连接有所述连接板（54），所述连接板（54）上安装有滑杆（55），所述滑杆（55）穿过所述外壳（1）的外壁与所述拉板（56）连接，所述清扫板（51）通过拉板（56）滑动连接在所述换热管（31）朝向进气端（11）的一侧，所述清扫板（51）上设置有清洁刷毛，所述清扫板（51）的侧部从上到下依次交叉排列设置有所述活动辊（53）和清扫辊（52），所述活动辊（53）和清扫辊（52）的外表面均设置有清洁刷毛。

5.根据权利要求4所述的一种烟气换热器，其特征在于，所述活动辊（53）包括耳座（531）和扭簧（532），所述耳座（531）固定连接在所述清扫板（51）的侧部，所述活动辊（53）的一端通过轴与所述耳座（531）转动连接，轴上套设有所述扭簧（532），所述扭簧（532）的两个扭臂分别与所述清扫板（51）和活动辊（53）固定连接。

6.根据权利要求2所述的一种烟气换热器，其特征在于，还包括清洁装置（4），所述清洁装置（4）转动连接在所述外壳（1）中，且所述过滤网（21）的内外侧均设置有所述清洁装置（4），所述清洁装置（4）包括：驱动杆（41）、清洁部（42）、收集部（43）和吸尘部（44），所述驱动杆（41）为中空结构且转动设置在所述外壳（1）中并端部伸出于所述外壳（1）的上部，所述驱动杆（41）上固定设置有清洁部（42），所述清洁部（42）的底部设置有吸尘部（44），所述吸尘部（44）的管道置于所述驱动杆（41）的内部。

7.根据权利要求6所述的一种烟气换热器，其特征在于，所述清洁部（42）包括安装块（421）和刮板（422），所述安装块（421）有若干个，且均固定连接在所述驱动杆（41）上，所述刮板（422）固定连接在所述安装块（421）的端部，且在驱动杆（41）转动时，所述刮板（422）与所述过滤网（21）抵接，所述收集部（43）安装在所述刮板（422）的底部。

8.根据权利要求6所述的一种烟气换热器，其特征在于，所述收集部（43）包括第一接料盘（431）和第二接料盘（432），所述第一接料盘（431）和第二接料盘（432）均为具有底板的弧形槽结构，所述第二接料盘（432）的半径大于第一接料盘（431），所述第一接料盘（431）位于所述过滤网（21）的内侧，所述第二接料盘（432）位于过滤网（21）的外侧。

9.根据权利要求8所述的一种烟气换热器，其特征在于，所述吸尘部（44）包括：吸料口（441）、吸料管（442）和固定杆（443），所述吸料口（441）安装在所述收集部（43）的侧部，且与收集部（43）的内部相通，所述吸料管（442）与所述吸料口（441）连接，所述驱动杆（41）的内壁设置有若干固定杆（443），所述吸料管（442）与所述固定杆（443）连接，并通过所述驱动杆（41）与外界的抽气装置连接。

10.根据权利要求3所述的一种烟气换热器，其特征在于，还包括固定装置（6），所述固定装置（6）安装在所述外壳（1）的侧壁上，且与所述换热管（31）的端部抵触连接，所述固定装置（6）包括：弧形板（61）、连接杆（62）、端板（63）、压紧板（64）和顶紧螺栓（65），所述弧形板（61）的一侧固定连接有所述连接杆（62），连接杆（62）与所述外壳（1）的侧壁滑动连接且连接杆（62）的端部与所述端板（63）固定连接，所述外壳（1）的侧壁上设置有压紧板（64），所述端板（63）位于所述压紧板（64）与外壳（1）之间，所述压紧板（64）上设置有顶紧螺栓（65），所述顶紧螺栓（65）与所述端板（63）抵接，所述弧形板（61）的另一侧与所述换热管（31）的端部抵接。
