一种可调节的手表压表装置的制作方法

本技术涉及手表压表，具体为一种可调节的手表压表装置。

背景技术：

1、手表，是戴在手腕上用以显示时间的仪器，随着科技的发展，手表已渐渐从一种计时工具转变为装饰品，深受人们喜爱。手表通常包括表带、表盖、表壳和底盖，目前，市面上的手表的表盖大多数都是采用卡合的方式安装在表壳上的，在对手表维修时，需要将表盖拆卸，维修完成后再将表盖压合在表壳上，例如申请号“202222883514.9”的一种使用方便的手表压表装置，具有功能丰富、安全性高、使用方便，减少压表刮痕等有益效果。

2、现有的装置会设置上模组件和下模组件，依靠上模组件和下模组件相互挤压实现压表工作。

3、但是现有装置无法精确的调整主轴下部伸出的长度，由于不同种类的手表尺寸有差异，主轴运动距离过长会导致压力过大，对手表造成不同程度的损坏。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种可调节的手表压表装置，解决了现有装置无法精确的调整主轴下部伸出的长度，由于不同种类的手表尺寸有差异，主轴运动距离过长会导致压力过大，对手表造成不同程度的损坏的问题。

2、为实现上述目的，本实用新型通过以下技术方案予以实现：一种可调节的手表压表装置，包括底座，所述底座的顶部安装有支架，所述支架的内侧通孔活动相连有主轴，所述主轴的外侧上方活动相连有平台，所述平台的底部安装有直杆，所述直杆的外侧与支架的顶部通孔活动相连，所述直杆的外侧抵紧有螺栓，所述螺栓的一端与直杆的外侧相抵紧，所述螺栓的外侧与支架的上方通孔螺纹相连，所述主轴的外侧设置有键槽。

3、优选地，所述主轴的一侧安装有升降移动结构，所述主轴的正面抵紧有管正轴螺丝，所述管正轴螺丝的外侧与支架的正面螺纹相连。

4、优选地，所述平台的正面活动相连有凸轮，所述凸轮的外侧与主轴的外侧相抵紧，所述凸轮的一侧固接有连杆，所述连杆的一端固接有与平台外侧相贴合的转柄。

5、优选地，所述支架的内侧下方开设有下模定位孔。

6、优选地，所述支架的正面下方设置有定位螺纹孔。

7、优选地，所述升降移动结构包括齿轮、齿牙和把手，所述齿轮位于支架的内部，并通过轴承与所述支架转动连接，所述齿轮的一侧通过齿牙啮合连接于所述主轴的一侧，所述齿轮的正面固定连接有把手，所述把手通过密封轴承贯穿所述支架的壁面。

8、有益效果

9、本实用新型提供了一种可调节的手表压表装置。具备以下有益效果：该可调节的手表压表装置通过底座、直杆和螺栓之间的配合，可以对主轴的最大向下运动范围进行限定，避免其在压表的过程中过度向下，保证对手表的压力在一定范围内，防止造成手表形变、破裂等问题。

10、通过平台、下模定位孔和定位螺纹孔之间的配合，实现了对下模的固定，保证了在压表的过程中模具的稳定。

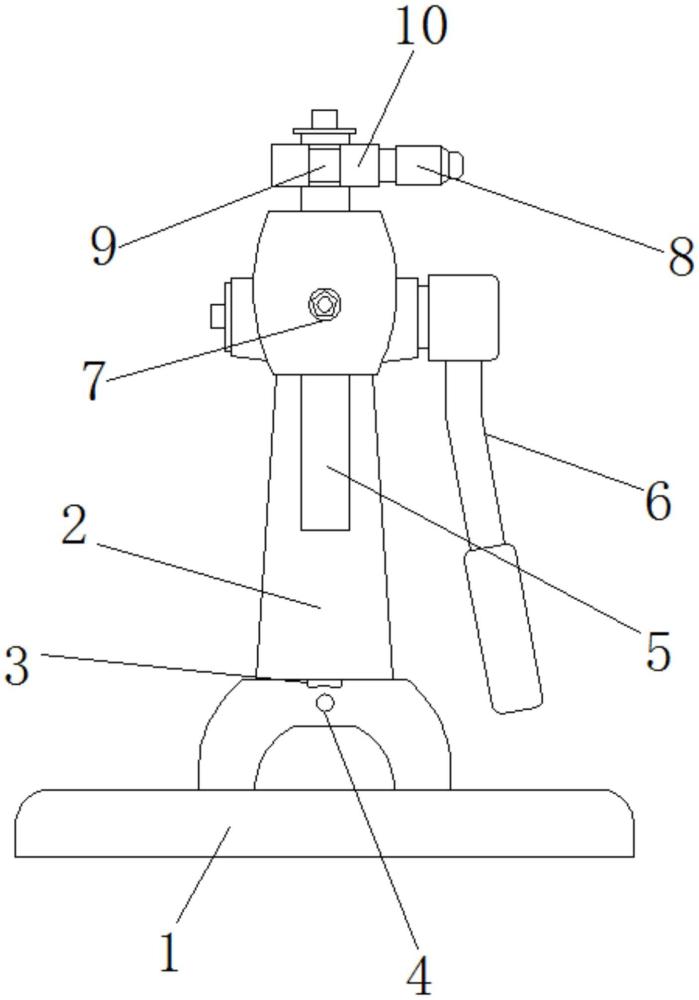

1.一种可调节的手表压表装置，包括底座(1)，其特征在于：所述底座(1)的顶部安装有支架(2)，所述支架(2)的内侧通孔活动相连有主轴(5)，所述主轴(5)的外侧上方活动相连有平台(10)，所述平台(10)的底部安装有直杆(13)，所述直杆(13)的外侧与支架(2)的顶部通孔活动相连，所述直杆(13)的外侧抵紧有螺栓(14)，所述螺栓(14)的一端与直杆(13)的外侧相抵紧，所述螺栓(14)的外侧与支架(2)的上方通孔螺纹相连，所述主轴(5)的外侧设置有键槽(12)。

2.根据权利要求1所述的一种可调节的手表压表装置，其特征在于：所述主轴(5)的一侧安装有升降移动结构(6)，所述主轴(5)的正面抵紧有管正轴螺丝(7)，所述管正轴螺丝(7)的外侧与支架(2)的正面螺纹相连。

3.根据权利要求1所述的一种可调节的手表压表装置，其特征在于：所述平台(10)的正面活动相连有凸轮(9)，所述凸轮(9)的外侧与主轴(5)的外侧相抵紧，所述凸轮(9)的一侧固接有连杆(11)，所述连杆(11)的一端固接有与平台(10)外侧相贴合的转柄(8)。

4.根据权利要求1所述的一种可调节的手表压表装置，其特征在于：所述支架(2)的内侧下方开设有下模定位孔(3)。

5.根据权利要求4所述的一种可调节的手表压表装置，其特征在于：所述支架(2)的正面下方设置有定位螺纹孔(4)。

6.根据权利要求2所述的一种可调节的手表压表装置，其特征在于：所述升降移动结构(6)包括齿轮(61)、齿牙(62)和把手(63)，所述齿轮(61)位于支架(2)的内部，并通过轴承与所述支架(2)转动连接，所述齿轮(61)的一侧通过齿牙(62)啮合连接于所述主轴(5)的一侧，所述齿轮(61)的正面固定连接有把手(63)，所述把手(63)通过密封轴承贯穿所述支架(2)的壁面。
