一种后盖、壳体组件及可穿戴设备的制作方法

本技术涉及穿戴设备，尤其涉及一种后盖、壳体组件及可穿戴设备。

背景技术：

1、随着智能手表、智能手环等可穿戴设备的快速发展和普及，可穿戴设备的功能越来越全面，人们对于外观和佩戴体验的要求和期待也越来越多。

2、相关技术中，可穿戴设备的后盖包括底壳，为提升精致度和检测功能，底壳中间区域的检测功能位置设置了通孔，通孔的位置安装玻璃件，通过在玻璃件上镀电极膜实现采集用户皮肤的电信号，并将电信号传输至可穿戴设备内的传感器。但是，相关技术中，底壳与玻璃件连接的位置存在间隙，防水效果较差，且影响整体外观效果。

技术实现思路

1、本技术实施例提供了一种后盖、壳体组件及可穿戴设备，旨在提升防水效果，实现后盖外观多样化设计。

2、本技术实施例提供了一种后盖，所述后盖用于可穿戴设备，所述后盖包括：

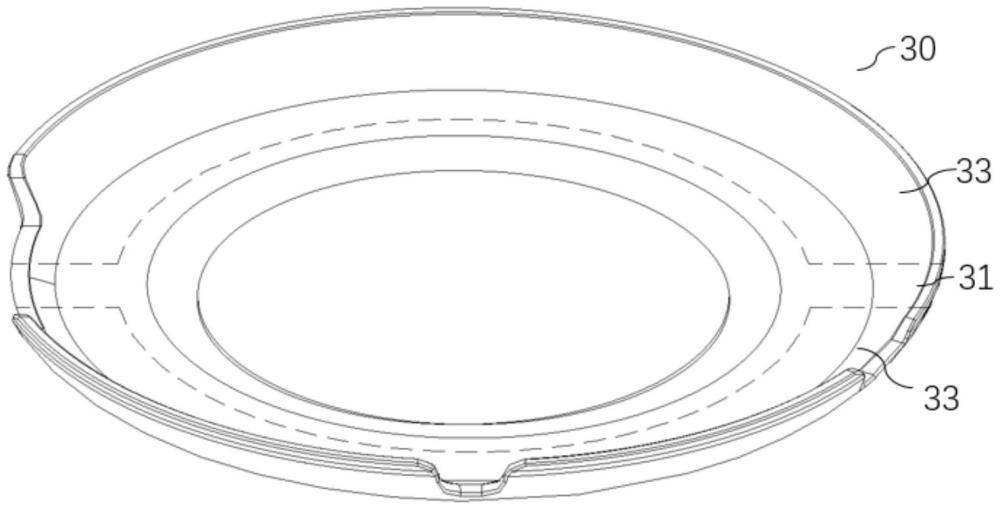

3、盖本体，所述盖本体为一体成型的透明材质，所述盖本体具有外表面、侧表面和内表面，所述内表面与所述外表面相对设置，所述侧表面连接于所述外表面的外周边缘与所述内表面的外周边缘之间；

4、透明电极，所述透明电极用于在用户佩戴所述可穿戴设备时与皮肤接触以采集电信号，所述透明电极包括相连接的第一部分、第二部分和第三部分，所述第一部分设置于所述外表面，所述第二部分设置于所述侧表面，所述第三部分设置于所述内表面。

5、本技术实施例中，透明电极通过从盖本体外表面、外周的侧表面延伸到内表面，实现透明电极在盖本体内外侧的导通，无需在盖本体上打孔，保证后盖外观美观度的同时，提升防水效果和结构稳定性。

6、此外，本技术实施例在后盖上设置透明电极，透明电极不会显示在后盖的外观面，可在后盖上设置其他外观设计，以提升后盖外观美观度，提升用户体验感。

7、在一种可能的设计中，所述后盖包括多个所述透明电极，所述多个透明电极之间具有间隙。

8、本技术实施例中，通过在后盖设置多个间隔布置的透明电极，可进一步提高透明电极与用户皮肤的有效接触，有利于进一步提高电信号测量结果的准确性。

9、在一种可能的设计中，多个所述透明电极的所述第一部分呈圆弧状，且多个所述透明电极的所述第一部分围绕所述盖本体的中心设置。

10、本技术实施例中，多个透明电极的第一部分呈圆弧状分布在盖本体的外表面，可扩大透明电极的覆盖面积，以保证透明电极能够与用户的皮肤有效接触。此外，多个透明电极的第一部分呈圆弧状分布也可以对后盖上设置的其他功能区域进行避让。

11、在一种可能的设计中，所述后盖还包括油墨层，所述油墨层设置于所述内表面。

12、本技术实施例中，通过在盖本体的内表面设置油墨层，可对表体内的部分器件进行遮挡，防止表体的内部器件经后盖外露，提升后盖的外观效果。另外，结合在盖本体上设置透明电极和油墨层，从后盖的外观上，仅能看到油墨层的颜色，可统一后盖的颜色，使后盖外观更加简洁精致，提升后盖外观的美观度。

13、在一种可能的设计中，所述第三部分覆盖至少部分的所述油墨层；或，所述第三部分不覆盖所述油墨层。

14、本技术实施例中，可以根据实际设计需求，在后盖的内表面的全部区域设置油墨层，或在后盖的内表面的部分区域设置油墨层，增加后盖外观的设计感。

15、在一种可能的设计中，所述油墨层具有预设颜色和/或预设图案。

16、本技术实施例中，预设颜色可以设计为红色、黑色、蓝色等，或者可以同时设置有两种或多种颜色等。预设图案可以设计为花纹、图形等。具体可以根据实际设计需求，增加后盖外观的设计感。

17、在一种可能的设计中，所述盖本体设置有光发射区、光接收区和隔离区，所述隔离区隔开所述光发射区和所述光接收区；

18、所述油墨层避让所述光发射区和所述光接收区设置。

19、本技术实施例中，光发射区用于与可穿戴设备中ppg传感器的光发射器对应设置，光接收区用于与可穿戴设备中ppg传感器的光接收器对应设置，以使ppg传感器的光发射器发出的光线能够经光发射区射向用户的皮肤下的血液，使经过用户的皮肤下的血液反射的光线能够经光接收区射向ppg传感器的光接收器，进而使ppg传感器通过检测皮肤下血液的反射光量变化，监测用户的心率。隔离区能够隔开光发射区和光接收区设置，避免经过光发射区与光接收区的光线发生串扰，提高ppg传感器检测的准确性。隔离区能够隔开光发射区和光接收区设置，避免经过光发射区与光接收区的光线发生串扰，提高ppg传感器检测的准确性。油墨层避让光发射区和光接收区设置，以保证光线能够穿过光发射区和光接收区进行传播。

20、在一种可能的设计中，沿所述后盖的厚度方向，所述光发射区与所述透明电极重叠设置，和/或，沿所述后盖的厚度方向，所述光接收区与所述透明电极重叠设置。

21、本技术实施例中，透明电极为透明色，即使透明电极与光发射区和/或光接收区的位置出现重叠，也不会影响光线经发光发射区和光接收区传播。

22、在一种可能的设计中，所述透明电极避让所述光发射区设置，和/或，所述透明电极避让所述光接收区设置。

23、本技术实施例中，为保证光线经后盖传播准确性，也可以设置透明电极避让光发射区和光接收区设置，具体可根据实际情况设定。

24、在一种可能的设计中，所述后盖为一体热弯成型的透明玻璃材质；

25、所述外表面的至少部分为凸面，所述内表面的至少部分为凹面。

26、本技术实施例中，盖本体可以为由透明玻璃制作的一体热弯成型的3d结构，以便在盖本体上显示不同颜色和图案以及满足不同的光学场景需求。此外，盖本体设置为外凸的3d结构，可利于扩大表体的内部空间，使表体内设置更多器件，利于增加可穿戴设备的使用功能。

27、在一种可能的设计中，所述盖本体的所述侧表面设置有缺口，所述缺口用于避让其他器件。

28、本技术实施例中，缺口可用于避让麦克风、听筒等器件。

29、本技术实施例在第二方面提供了一种壳体组件，包括：

30、边框；

31、后盖，所述后盖与所述边框连接，所述后盖为上述所述的后盖。

32、本技术实施例中，将壳体组件的底壁设置为一体成型的后盖，后盖的边缘部分与边框连接。即壳体组件可以包括边框和后盖两个结构件，简化壳体组件的结构。

33、本技术实施例在第三方面还提供了一种壳体组件，包括：

34、第一壳体；

35、第二壳体，所述第一壳体与所述第二壳体连接围成腔体，所述第一壳体可以为边框或后盖；

36、其中，所述第一壳体具有外表面、侧表面和内表面，所述内表面与所述外表面相对设置，所述侧表面连接于所述外表面的外周边缘与所述内表面的外周边缘之间；

37、透明电极，所述透明电极用于在用户佩戴所述可穿戴设备时与皮肤接触以采集电信号，所述透明电极包括相连接的第一部分、第二部分和第三部分，所述第一部分设置于所述外表面，所述第二部分设置于所述侧表面，所述第三部分设置于所述内表面。

38、本技术实施例在第四方面还提供了一种可穿戴设备，所述可穿戴设备包括：

39、显示屏；

40、壳体组件，所述壳体组件为上述所述的壳体组件；

41、沿所述可穿戴设备的厚度方向，所述显示屏与所述后盖相对设置，所述边框连接所述显示屏与所述后盖。

42、本技术实施例中，显示屏安装在壳体组件上，显示屏用于显示来电信息、新闻、天气信息、身体状况等内容，还可以用于显示电话、短信、邮件、照片、音乐等。电话、短信、邮件、照片、音乐可以来源于可穿戴设备，也可以来源于手机等其他设备。壳体组件用于收容并保护可穿戴设备内的各功能模块、部件等。

43、在一种可能的设计中，所述可穿戴设备还包括第一传感器和第二传感器；

44、所述第一传感器与所述透明电极的第三部分电连接，所述第二传感器的光发射器与所述后盖的光发射区对应设置，所述第二传感器的光接收器与所述后盖的光接收区对应设置。

45、本技术实施例中，透明电极可用于ecg、emg和eda的监测，ecg、emg和eda均可以通过透明电极采集用户的皮肤的电信号。对应地，第一传感器可以为ecg传感器、emg传感器和eda传感器。第二传感器可以为ppg传感器。

46、在一种可能的设计中，所述后盖与所述边框粘接连接，所述显示屏与所述边框粘接连接。

47、本技术实施例中，通过粘接方式固定显示屏、边框和后盖，减化工艺难度，降低成本。

48、在一种可能的设计中，所述可穿戴设备为手表或手环。

49、本技术实施例中，该可穿戴设备具有佩戴状态，处于佩戴状态时穿戴设备可佩戴于用户的测量部位，以检测用户的身体状况。所述测量部位可以但不仅限于为手腕、脚腕、腰部、手指等。
