包括带的紧固结构的电子装置的制作方法

本公开涉及一种包括带的紧固结构的电子装置，并且涉及一种能够将电子装置的壳体连接到带的紧固结构。

背景技术：

1、电子装置（例如，手表形式的可穿戴/便携式装置）可包括用于通过在壳体中设置的四个表耳中形成孔并将带销紧固到形成的孔来将带紧固到壳体的结构。例如，当通过使用弹簧杆型销将带紧固到表耳时，包括具有内置弹簧的单向手柄弹簧杆的带可紧固到壳体。

2、上述信息可被提供为相关技术，以用于帮助理解本公开。关于上述内容中的任何内容是否可应用作为与本公开相关的现有技术，没有做出任何声明或决定。

技术实现思路

1、技术方案

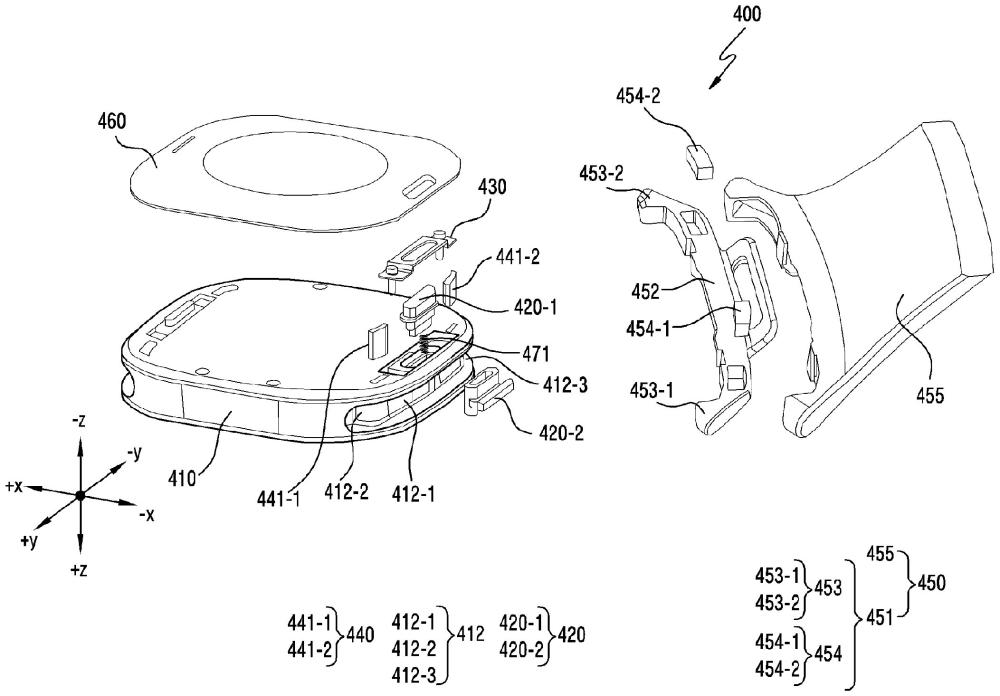

2、实施例的可穿戴电子装置100、300或400可包括：壳体410，包括第一侧部、至少部分地与第一侧部间隔开并包括面向第一侧部的部分的第二侧部以及包围第一侧部和第二侧部之间的空间的横向侧部，其中，第一侧部和第二侧部中的每者相对于横向侧部向外突出并形成腔部412；以及钩构件420-2，布置在腔部412中并被构造为沿着朝向第一侧部的第一方向和朝向第二侧部的第二方向在第一侧部和第二侧部之间往复运动。钩构件420-2可包括附接部10，并且附接部10的端部可在朝向第一侧部或第二侧部的方向上突出。

3、实施例的电子装置100、300或400可包括：壳体410，包括朝向电子装置的侧面方向形成的腔部412；钩构件420-2，布置在腔部412内并朝向电子装置的侧面方向突出；按钮构件420-1，被构造为通过朝向电子装置的前方向向钩构件420-2施加力来使钩构件420-2朝向电子装置的前方向运动；以及带450，紧固到钩部524。

4、另外，带450可包括带主体455和带适配器451，带适配器451包括附接部452和多个突起引导件453并定位在带主体455的一侧且紧固到钩部524。

5、另外，带适配器451的附接部452可紧固到钩构件420-2。带适配器451的多个突起引导件453可插设到形成在腔部412中的多个凹部412-2和412-3中，并防止紧固到壳体410的带450运动。

6、实施例的电子装置100、300或400可包括：壳体410，包括朝向电子装置的侧面方向形成的腔部412；紧固构件520，包括布置在腔部412内并朝向电子装置的侧面方向突出的钩部524和从钩部524朝向电子装置的后方向延伸的按钮部522；以及带450，包括带主体455和位于带主体455的一侧处并紧固到钩部524的带适配器451。

7、另外，带适配器451可包括附接部452和多个突起引导件453。带适配器451的附接部452可紧固到钩部524。带适配器451的多个突起引导件453可插设到形成在腔部412中的多个凹部412-2和412-3中，并防止紧固到壳体410的带450运动。

1.一种可穿戴电子装置（100，300或400），包括：

2.根据权利要求1所述的可穿戴电子装置，所述可穿戴电子装置还包括按钮构件（420-1），所述按钮构件（420-1）布置为具有结合到所述钩构件（420-2）的第一端部和通过形成在所述第一侧部中的开口（414）暴露于所述可穿戴电子装置的外部的第二端部，其中，所述按钮构件被构造为响应于通过所述第二端部施加的外力通过所述第一端部使所述钩构件沿着所述第二方向运动。

3.根据权利要求2所述的可穿戴电子装置，所述可穿戴电子装置还包括布置在所述钩构件（420-2）和所述第二侧部之间的弹性构件。

4.根据权利要求2所述的可穿戴电子装置，所述可穿戴电子装置还包括布置在所述按钮构件和所述钩构件之间的弹性构件。

5.根据权利要求1所述的可穿戴电子装置，包括带（450），所述带（450）包括带适配器（451）和连接到所述带适配器的带主体（455），所述带适配器（451）包括紧固到所述钩构件的所述附接部（10）的带附接部（452），

6.根据权利要求5所述的可穿戴电子装置，其中，所述带适配器（451）包括多个突起引导件（453），并且

7.根据权利要求6所述的可穿戴电子装置，其中，所述带适配器（451）的所述多个突起引导件（453）位于所述带适配器（451）的两端处，并且形成为与形成在所述腔部（412）中的所述凹部（412-2，412-3）对应的形状。

8.根据权利要求6所述的可穿戴电子装置，其中，所述带适配器（451）形成为与所述腔部（412）的内面对应的形状。

9.根据权利要求8所述的可穿戴电子装置，所述可穿戴电子装置还包括：

10.根据权利要求9所述的可穿戴电子装置，其中，所述主体磁体（441-1，441-2）布置在所述按钮构件（420-1）与所述壳体（410）中的所述多个凹部（412-2，412-3）之间，并且

11.根据权利要求10所述的可穿戴电子装置，其中，所述主体磁体（441-1，441-2）插设到形成在所述壳体（410）中的槽中，并且

12.根据权利要求5所述的可穿戴电子装置，其中，所述带适配器（451）包括至少一个第一突起部（51，52），并且

13.根据权利要求5所述的可穿戴电子装置，其中，所述带适配器（451）包括至少一个第二突起部（53，54，55，56），

14.根据权利要求1所述的可穿戴电子装置，其中，所述按钮构件（420-1）和所述钩构件（420-2）一体地形成，并且

15.一种电子装置（100，300或400），包括：
