一种多时区同步显示时钟的制作方法

本技术属于时间显示装置设计及其应用，具体涉及一种多时区同步显示时钟。

背景技术：

1、随着全球化活动的增加，跨时区显示和全球同步沟通成为常态；目前针对跨时区显示和同步沟通有以下几种解决方案：

2、采用各时区多时钟墙面显示；如在酒店大堂、国际机构悬挂，该方案占用空间大、视觉混乱、无法直观比较时区关系。

3、采用数字多时区显示设备；如专利申请us5907523a多时区计时器显示，专利申请cn104898399a多时区时钟显示方法和设备，上述方案信息呈列表式罗列，缺乏时区空间关系的可视化，无法辅助识别会议时间窗口。

4、采用单表盘多指针世界时钟；如专利申请us9785120b2世界手表，该申请公开了一种表圈刻有城市名，但需要手动计算时差；如专利申请jp2013516607a国际时钟表盘，该申请使用三个同心旋转圆盘显示城市、小时、分钟；专利申请cn105955012b电子设备及时间校正方法；上述方案城市固定无法自定义，用户需要心算特定城市的当前时间，不支持会议窗口可视化。

5、针对跨时区时间协同，现有方案包括采用协作式会议调度软件，如专利申请us11175816b2协作工作系统中的自动时区更新，专利申请us10909506b2具有时区信息的信息管理系统，均采用智能化方法协调选择；但上述方案为纯数字界面，缺乏物理交互的直观性，需要网络连接，学习曲线陡峭。

6、专利申请cn2167393y国际标准时钟；该申请采用24小时表盘和旋转指针盘，但时针固定于盘上特定位置，用户无法自定义时区，也缺乏会议窗口功能。

7、专利申请cn2418501y改进型世界时钟；该申请虽有24个时区指示臂同步旋转，但时区固定为预设城市，无法根据用户需求动态调整，且缺乏协同工作 时间的可视化标识。

8、专利申请us20050105397a1全球时间系统；该申请提供多时区显示但采用固定时区环或螺旋刻度，不支持可更换指针和会议时间窗口可视化。

9、综上，针对跨时区显示和全球同步沟通，现有技术存在：时区关系不直观，难以让用户快速理解多个时区之间的相对时间关系；会议规划需心算，用户必须逐一计算每个时区的时间并在脑中比对可行性；缺乏灵活性，大多数产品预设固定城市，无法根据用户实际协作对象动态调整；视觉负担重，信息过载或过于分散；物理与数字割裂，物理时钟美观但功能有限，数字方案功能强但缺乏交互性。

技术实现思路

1、本实用新型根据现有技术的不足公开了一种多时区同步显示时钟。本实用新型目的是提供一种通过共轴旋转的多指针系统实现多时区时间同步显示，并通过设置扇形窗口标识实现跨时区会议时间可视化协同的时钟装置。

2、本实用新型通过以下技术方案实现：

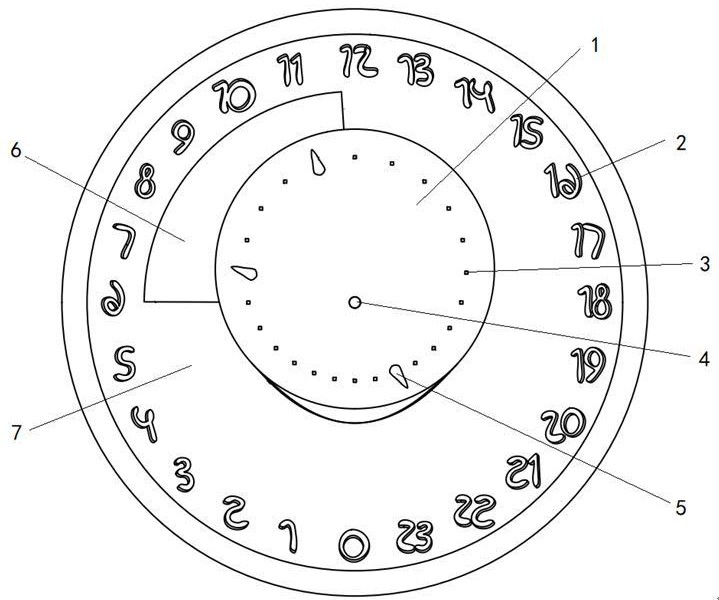

3、一种多时区同步显示时钟，所述时钟为24小时制，包括时钟运行机构和设置24小时时间标识的显示表盘，其特征在于：包括使数个时区指针保持相对角度位置固定并以24小时为周期同步转动的同步机构；所述同步机构上、表盘中心与每一时间标识连线相交位置分别均设置一指针固定点；数个能够区别识别的指针可更换固定于、根据同一时间各时区时间标识对应的指针固定点上；所述表盘上、时间标识内侧设置有可更换的扇形窗口标识；扇形窗口标识的扇形角度30～180度、能够标识2～12小时时间范围。

4、进一步，所述同步机构包括：表盘中心设置的时针转轴，和与时针转轴同步转动的指针盘；指针盘边缘内侧、表盘中心与每一时间标识连线相交位置分别均设置一指针固定点。

5、进一步，所述指针盘平面为任意几何形状中的一种，时针转轴与指针盘平面中心位置或中心附近位置连接固定，指针盘最大径向边缘位于24小时时间标识内侧。

6、进一步，所述指针固定点共24个，各指针固定点预置磁性材料、万能粘贴或螺孔，相应指针为磁性指针、预设万能粘贴的指针或预设螺钉的指针用于可拆卸更换固定于指针盘指针固定点上。

7、进一步，所述表盘中心还包括与时针转轴同轴的分针转轴和秒针转轴，并套装分针和秒针。

8、进一步，所述能够区别识别的指针是颜色区别的指针、形状区别的指针或文字标识区别的指针。

9、本实用新型多时区同步显示时钟可应用于物理机械时钟、电子显示设备或虚拟软件应用。扇形窗口标识在物理机械显示时钟、电子显示设备上通过粘贴或磁吸与表盘负载固定；在其他显示装置的虚拟时钟显示部分通过虚拟画线或上色设置。

10、本实用新型多时区同步显示时钟能够使用户体验改善，其操作简便，无需复杂计算，校准时直接查询目标时区时间即可，无需计算时差或角度；其视觉清晰，单一表盘整合多时区信息，避免了多时钟墙的视觉混乱；能够实现快速决策，扇形窗口设计使会议时间规划协同从“计算”变为“观察”。

11、本实用新型多时区同步显示时钟具有高度灵活性，用户可根据需求任意增删时区，不受固定设计限制；时钟适应性强，夏令时调整只需手动移动指针一格即可实现；时钟扩展性好，基础版仅显示小时，可扩展添加分钟显示、秒钟显示、时间回溯等功能。

12、本实用新型多时区同步显示时钟为跨时区协作场景设计，满足国际跨时区显示和全球同步沟通的需求；可作为家庭、办公室、会议室、家庭的功能性装饰品；同时其能够多形态实现，可应用于物理时钟、电子屏幕、移动应用等领域。

13、本实用新型多时区同步显示时钟不局限于数字显示，还能够提供空间化的时区关系展示；本实用新型多时区同步显示时钟能够避免复杂的螺旋结构，降低制造难度；通过增加可更换固定指针模块和扇形会议窗口功能，减少信息过载；其指针可独立调整，用户可自主配置时区而非固定城市。

14、本实用新型多时区同步显示时钟具有以下创新和优点。

15、结构创新：采用固定表盘+旋转指针盘+可更换指针设置，实现多功能集成。定位创新：采用可更换连接+直观对位，无需角度和时区计算，仅凭视觉对准数字。可视化创新：指针位置差异直观表示时差，扇形窗口将“会议时间判断”从计算变为观察。交互创新：物理操作提供触觉反馈，可擦写指针盘表面实现个性化定制。模块化创新：用户可随时增删时区，无需工具或重新编程。

1.一种多时区同步显示时钟，所述时钟为24小时制，包括时钟运行机构和设置24小时时间标识的显示表盘，其特征在于：包括使数个时区指针保持相对角度位置固定并以24小时为周期同步转动的同步机构；所述同步机构上、表盘中心与每一时间标识连线相交位置分别均设置一指针固定点；数个能够区别识别的指针可更换固定于、根据同一时间各时区时间标识对应的指针固定点上；所述表盘上、时间标识内侧设置有可更换的扇形窗口标识；扇形窗口标识的扇形角度30～180度、能够标识2～12小时时间范围。

2.根据权利要求1所述的多时区同步显示时钟，其特征在于：所述同步机构包括：表盘中心设置的时针转轴，和与时针转轴同步转动的指针盘；指针盘边缘内侧、表盘中心与每一时间标识连线相交位置分别均设置一指针固定点。

3.根据权利要求2所述的多时区同步显示时钟，其特征在于：所述指针盘平面为任意几何形状中的一种，时针转轴与指针盘平面中心位置或中心附近位置连接固定，指针盘最大径向边缘位于24小时时间标识内侧。

4.根据权利要求2所述的多时区同步显示时钟，其特征在于：所述指针固定点共24个，各指针固定点预置磁性材料、万能粘贴或螺孔，相应指针为磁性指针、预设万能粘贴的指针或预设螺钉的指针用于可拆卸更换固定于指针盘指针固定点上。

5.根据权利要求2所述的多时区同步显示时钟，其特征在于：所述表盘中心还包括与时针转轴同轴的分针转轴和秒针转轴，并套装分针和秒针。

6.根据权利要求2所述的多时区同步显示时钟，其特征在于：所述能够区别识别的指针是颜色区别的指针、形状区别的指针或文字标识区别的指针。
