一种穿戴式研学安全家校信息交互设备的制作方法

本发明属于智能穿戴设备，具体涉及一种穿戴式研学安全家校信息交互设备。

背景技术：

1、随着研学旅行活动的日益普及，学生在户外研学过程中的安全保障问题受到广泛关注。穿戴式智能设备作为一种有效的安全监护手段，已被逐步应用于研学场景中。此类设备通常以智能表盘、智能手环或电子学生证等形式呈现，集成了定位模块、通信模块、生理传感器及报警模块等，不仅能够实现学生位置追踪和紧急求助，还通过与云平台及家长端app的数据交互，实现了学生进出校门、考勤记录、健康状态等信息的实时推送与共享，构建起家校之间的信息互通桥梁。

2、为提升佩戴舒适性，表带与皮肤之间通常存在一定活动间隙，使得设备与手腕之间并非完全固定。现有穿戴式设备的生理检测模块（如心率传感器、血氧传感器等）通常固定安装于设备底壳上；在研学活动中，学生需频繁进行奔跑、攀爬、挥臂等剧烈运动，设备佩戴位置随肢体动作而发生改变，导致传感器与皮肤之间的相对位置无法保持稳定；当传感器脱离皮肤或仅以较大间隙接触皮肤时，光电信号的有效采集将受到严重干扰，从而造成健康监测数据的中断或显著失真。

技术实现思路

1、针对因剧烈运动而导致检测模块与皮肤之间的贴合不紧密的问题，本发明提出一种穿戴式研学安全家校信息交互设备，以克服现有相关技术所存在的上述技术问题。

2、为解决上述技术问题，本发明是通过以下技术方案实现的：

3、本发明为一种穿戴式研学安全家校信息交互设备，包括智能表盘，所述智能表盘的一侧转动连接有固定表带，所述智能表盘的另一侧转动连接有转动套，所述转动套的内部滑动连接有牵引表带；所述智能表盘的底部开设有收纳槽，所述收纳槽的内部设置有与牵引表带连接的弹性连接组件；

4、所述收纳槽的内部滑动连接有空心筒，所述空心筒朝向收纳槽槽口的一端轴心处设置有检测模块；所述空心筒背离收纳槽槽口的一端开设有安装槽，所述安装槽的内部设置有与弹性连接组件动力传动的推拉组件。

5、进一步地，所述弹性连接组件包括多个固定杆，多个所述固定杆的两端均与收纳槽的内侧壁固定连接，多个所述固定杆的外周面共同滑动连接有一个移动板；所述移动板的一侧固定连接有多根牵引绳；所述收纳槽的内壁开设有多个线孔，多个线孔与多个牵引绳一一对应，以使各牵引绳分别经由对应的线孔延伸至转动套朝向智能表盘的一端。

6、进一步地，所述转动套朝向智能表盘的一端开设有连接槽，多根所述牵引绳的另一端经由连接槽延伸至转动套内部，并与牵引表带的一端固定连接。

7、进一步地，每个所述固定杆的外周面均套设有牵引弹簧，每个所述牵引弹簧的一端均与移动板的另一侧固定连接，另一端均与收纳槽的内壁固定连接。

8、进一步地，所述收纳槽的内壁固定连接有连接环，所述连接环朝向移动板的一侧设置有多个t型杆，多个所述t型杆的一端均贯穿连接环并与空心筒固定连接；每个所述t型杆的外周面均套设有限位弹簧；所述限位弹簧的一端与对应t型杆凸出部固定连接，另一端与连接环固定连接。

9、进一步地，所述空心筒朝向连接环的一端固定连接有与检测模块电性连接的插接导电片；所述连接环的一侧开设有通槽，以使得所述插接导电片通过通槽延伸至连接环的另一侧；所述插接导电片延伸端的两侧均贴合滑动有弹性导电片，两个所述弹性导电片均与收纳槽的内端壁固定连接。

10、进一步地，所述推拉组件包括连接座，所述连接座固定安装在移动板朝向连接环的一侧，所述连接座的内部转动连接有推拉杆；所述连接座的内部滑动连接有推拉板，所述推拉板的一侧开设有与推拉杆滑动连接的推拉槽，所述推拉槽包括水平槽和倾斜槽，且水平槽与倾斜槽相互连通；所述推拉板的两端均固定安装有连接杆，两个所述连接杆均通过安装槽固定安装在空心筒的内壁上。

11、本发明具有以下有益效果：

12、1、本发明通过固定表带与牵引表带完成对智能表盘的佩戴后，当佩戴者进行剧烈运动时，牵引表带在外力作用下通过牵引绳拉动移动板，移动板带动推拉杆从水平槽进入倾斜槽，此时推拉杆通过倾斜槽和推拉板对空心筒施加推力，使空心筒通过t型杆压缩限位弹簧，并逐渐从收纳槽内向外伸出；通过上述设置，在佩戴状态下，固定表带与牵引表带无需与佩戴者腕部过紧贴合，即可保证佩戴舒适性；同时，当剧烈运动导致牵引表带受力滑动时，检测模块能够自动伸出并贴合皮肤，有效避免了因检测模块脱离皮肤或仅以较大间隙接触皮肤而导致的健康监测数据中断或显著失真问题。

13、2、本发明通过将推拉槽划分为水平槽与倾斜槽两部分，使得推拉杆的滑动路径具有分段调节功能：当佩戴者运动幅度较小时，推拉杆仅在水平槽内滑动，空心筒在限位弹簧的弹力作用下保持与连接环的贴合状态，不产生位移；只有当佩戴者运动幅度达到一定程度时，推拉杆才从水平槽进入倾斜槽，驱动空心筒从收纳槽内向外伸出；综上所述，通过水平槽与倾斜槽的配合，实现了推拉杆行程的阶段性控制，使得空心筒的伸出动作仅在佩戴者进行较大幅度运动时才被触发，避免了检测模块因佩戴者日常小幅活动而频繁伸缩。

14、当然，实施本发明的任一产品并不一定需要同时达到以上所述的所有优点。

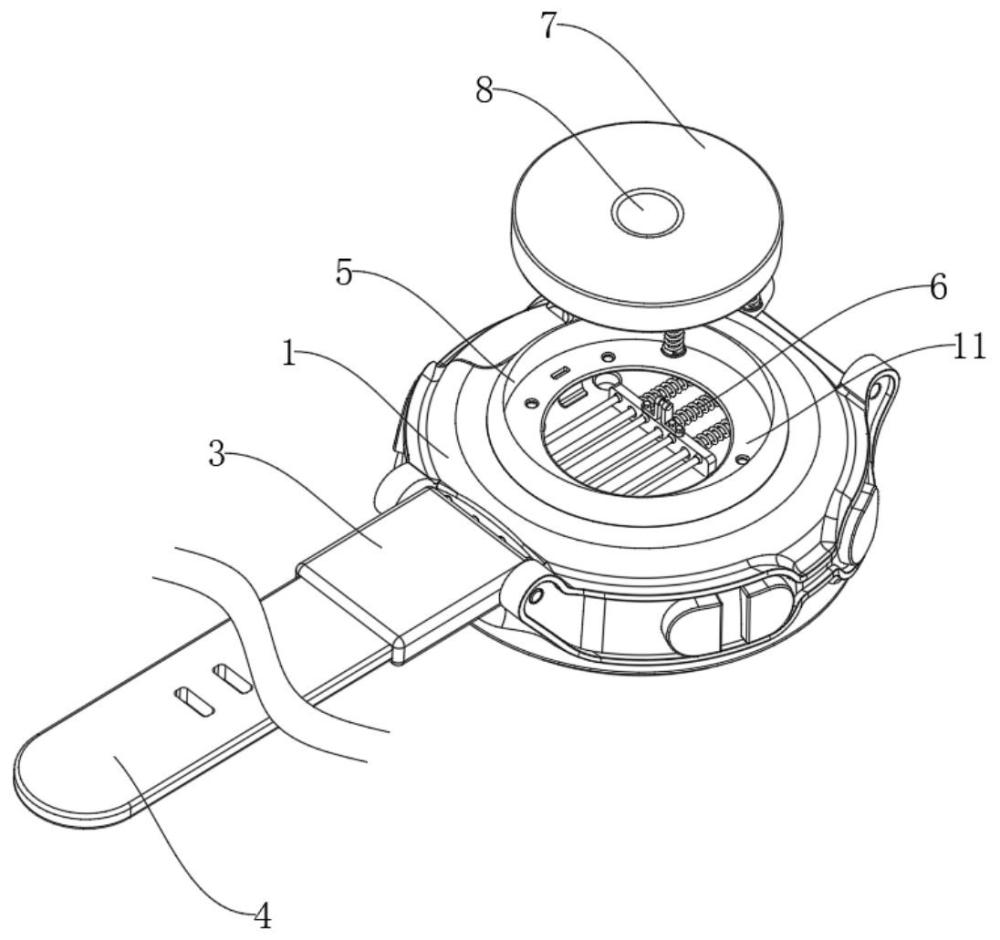

1.一种穿戴式研学安全家校信息交互设备，包括智能表盘（1），其特征在于：所述智能表盘（1）的一侧转动连接有固定表带（2），所述智能表盘（1）的另一侧转动连接有转动套（3），所述转动套（3）的内部滑动连接有牵引表带（4）；所述智能表盘（1）的底部开设有收纳槽（5），所述收纳槽（5）的内部设置有与牵引表带（4）连接的弹性连接组件（6）；

2.根据权利要求1所述的一种穿戴式研学安全家校信息交互设备，其特征在于：所述弹性连接组件（6）包括多个固定杆（601），多个所述固定杆（601）的两端均与收纳槽（5）的内侧壁固定连接，多个所述固定杆（601）的外周面共同滑动连接有一个移动板（602）；所述移动板（602）的一侧固定连接有多根牵引绳（603）；所述收纳槽（5）的内壁开设有多个线孔（604），多个线孔（604）与多个牵引绳（603）一一对应，以使各牵引绳（603）分别经由对应的线孔（604）延伸至转动套（3）朝向智能表盘（1）的一端。

3.根据权利要求2所述的一种穿戴式研学安全家校信息交互设备，其特征在于：所述转动套（3）朝向智能表盘（1）的一端开设有连接槽（605），多根所述牵引绳（603）的另一端经由连接槽（605）延伸至转动套（3）内部，并与牵引表带（4）的一端固定连接。

4.根据权利要求2所述的一种穿戴式研学安全家校信息交互设备，其特征在于：每个所述固定杆（601）的外周面均套设有牵引弹簧（606），每个所述牵引弹簧（606）的一端均与移动板（602）的另一侧固定连接，另一端均与收纳槽（5）的内壁固定连接。

5.根据权利要求2所述的一种穿戴式研学安全家校信息交互设备，其特征在于：所述收纳槽（5）的内壁固定连接有连接环（11），所述连接环（11）朝向移动板（602）的一侧设置有多个t型杆（12），多个所述t型杆（12）的一端均贯穿连接环（11）并与空心筒（7）固定连接；每个所述t型杆（12）的外周面均套设有限位弹簧（13）；所述限位弹簧（13）的一端与对应t型杆（12）凸出部固定连接，另一端与连接环（11）固定连接。

6.根据权利要求5所述的一种穿戴式研学安全家校信息交互设备，其特征在于：所述空心筒（7）朝向连接环（11）的一端固定连接有与检测模块（8）电性连接的插接导电片（14）；所述连接环（11）的一侧开设有通槽（15），以使得所述插接导电片（14）通过通槽（15）延伸至连接环（11）的另一侧；所述插接导电片（14）延伸端的两侧均贴合滑动有弹性导电片（16），两个所述弹性导电片（16）均与收纳槽（5）的内端壁固定连接。

7.根据权利要求2所述的一种穿戴式研学安全家校信息交互设备，其特征在于：所述推拉组件（10）包括连接座（101），所述连接座（101）固定安装在移动板（602）朝向连接环（11）的一侧，所述连接座（101）的内部转动连接有推拉杆（102）；所述连接座（101）的内部滑动连接有推拉板（103），所述推拉板（103）的一侧开设有与推拉杆（102）滑动连接的推拉槽（104），所述推拉槽（104）包括水平槽和倾斜槽，且水平槽与倾斜槽相互连通；所述推拉板（103）的两端均固定安装有连接杆（105），两个所述连接杆（105）均通过安装槽（9）固定安装在空心筒（7）的内壁上。

8.根据权利要求2所述的一种穿戴式研学安全家校信息交互设备，其特征在于：所述牵引表带（4）朝向智能表盘（1）的一端开设有插接槽（607），所述插接槽（607）的内部插接有插接块（608），所述插接块（608）与转动套（3）滑动连接；多根所述牵引绳（603）的另一端均与插接块（608）固定连接；所述插接块（608）的一侧贯穿开设有插接孔（609），所述牵引表带（4）的两侧对应插接孔（609）开设有连接孔（610），所述插接孔（609）和连接孔（610）的内部共同插接有t型插接杆（611）。

9.根据权利要求8所述的一种穿戴式研学安全家校信息交互设备，其特征在于：所述转动套（3）的两侧开设有与t型插接杆（611）滑动连接的滑动槽（612），所述t型插接杆（611）的一端通过滑动槽（612）延伸至转动套（3）的外部，该端套设有t型套接管（613），所述t型套接管（613）的内部插接有锁定螺栓（614），所述锁定螺栓（614）与t型插接杆（611）螺纹连接。

10.根据权利要求9所述的一种穿戴式研学安全家校信息交互设备，其特征在于：所述t型插接杆（611）的外周面开设有限位槽（615），所述限位槽（615）的内部滑动连接有限位条（616），所述限位条（616）与t型套接管（613）的内壁固定连接。
