一种市政路桥施工用可移动式多功能防护栏的制作方法

本技术涉及市政路桥施工，具体为一种市政路桥施工用可移动式多功能防护栏。

背景技术：

1、在市政路桥施工时，通常用到防护栏，防护栏用于将施工区域与外界隔开，以防止施工过程中非建筑工人闯入，以造成不必要的麻烦和安全事故。但传统防护栏多为固定结构，存在诸多局限，在特殊路段，如弯道、陡坡、山区急弯处，固定角度防护栏难以契合路况，无法提供最佳防护范围，增加了事故风险。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种市政路桥施工用可移动式多功能防护栏，以解决上述背景技术中提出的问题：

2、传统防护栏多为固定结构，存在诸多局限，在特殊路段，如弯道、陡坡、山区急弯处，固定角度防护栏难以契合路况，无法提供最佳防护范围，增加了事故风险。

3、为实现以上目的，本实用新型通过以下技术方案予以实现：

4、一种市政路桥施工用可移动式多功能防护栏，包括转杆和套杆，所述转杆的外侧转动连接有套杆，所述转杆的底部固定连接有第一连接板，所述第一连接板的顶部固定连接有固定柱，所述固定柱的顶部固定连接有安装箱，所述套杆的顶部穿过安装箱的一侧延伸至安装箱的内部固定连接有第三锥齿轮，所述安装箱的内部转动连接有第一锥齿轮，所述第一锥齿轮的一侧与第三锥齿轮啮合连接，所述转杆的顶部穿过安装箱的一侧固定连接有第二锥齿轮，所述第二锥齿轮的一侧与第一锥齿轮啮合连接，所述套杆的外侧固定连接有第二连接杆，所述转杆的外侧固定连接有第一连接杆，所述第一连接杆设有多组，一组所述第一连接杆的一端与套杆转动连接，所述第一连接杆远离转杆的一侧固定连接有第二固定杆，所述第二连接杆远离套杆的一端固定连接有第一固定杆，所述第二固定杆、第一连接板和第一固定杆的底部均固定连接有万向轮。

5、优选的，所述安装箱的顶部固定连接有固定筒，所述转杆的顶部穿过固定筒的一侧延伸至固定筒内，所述转杆位于固定筒内的外侧滑动连接有中空杆，所述中空杆的顶部固定连接有旋钮。

6、优选的，所述中空杆的内壁两侧对称开始有滑槽，所述转杆的顶部两侧对称固定连接有限位块，所述限位块的外侧与滑槽滑动连接。

7、优选的，所述转杆的外侧滑动连接有第二连接板，所述第二连接板的底部与安装箱之间固定连接有弹簧。

8、优选的，所述固定筒的内部固定连接有第一限位板，所述中空杆的底部穿过第一限位板的一侧固定连接有第二限位板。

9、优选的，所述第二固定杆的一侧转动连接有连接栓，所述第一固定杆的一侧固定连接有连接柱，所述连接栓与连接柱可拆卸连接。

10、优选的，所述第一连接杆和第二连接杆的一侧均固定连接有警示牌。

11、本实用新型提供了一种市政路桥施工用可移动式多功能防护栏。与现有技术相比具备以下有益效果：

12、1、该市政路桥施工用可移动式多功能防护栏，通过设置转杆、套杆、第三锥齿轮、第一锥齿轮、第二锥齿轮、第一连接杆、第二连接杆、第一固定杆和第二固定杆 ，实现了对防护栏的角度进行调整的功能，使得防护栏能够对多种不同的施工现场进行防护，提高了装置的实用性。

13、2、该市政路桥施工用可移动式多功能防护栏，通过设置固定筒、第一限位板、第二限位板、弹簧、第二连接板、中空杆、滑槽、限位块、转杆和旋钮，实现了对防护栏的角度进行固定的功能，防止使用时防护栏发生转动，对施工现场造成影响。

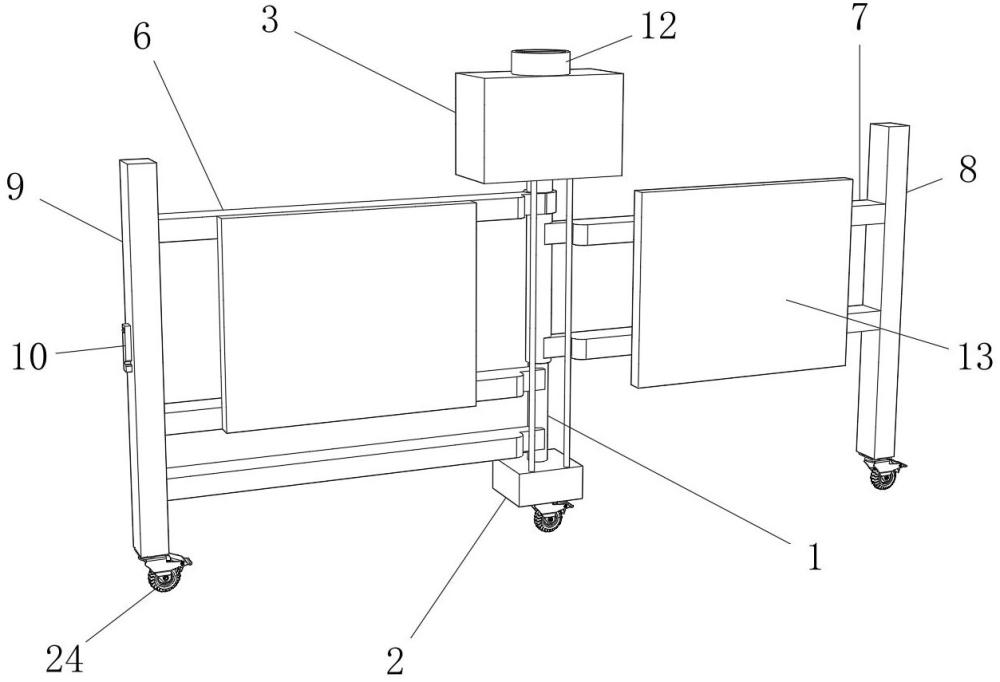

1.一种市政路桥施工用可移动式多功能防护栏，包括转杆（1）和套杆（4），其特征在于：所述转杆（1）的外侧转动连接有套杆（4），所述转杆（1）的底部固定连接有第一连接板（2），所述第一连接板（2）的顶部固定连接有固定柱（5），所述固定柱（5）的顶部固定连接有安装箱（3），所述套杆（4）的顶部穿过安装箱（3）的一侧延伸至安装箱（3）的内部固定连接有第三锥齿轮（16），所述安装箱（3）的内部转动连接有第一锥齿轮（14），所述第一锥齿轮（14）的一侧与第三锥齿轮（16）啮合连接，所述转杆（1）的顶部穿过安装箱（3）的一侧固定连接有第二锥齿轮（15），所述第二锥齿轮（15）的一侧与第一锥齿轮（14）啮合连接，所述套杆（4）的外侧固定连接有第二连接杆（7），所述转杆（1）的外侧固定连接有第一连接杆（6），所述第一连接杆（6）设有多组，一组所述第一连接杆（6）的一端与套杆（4）转动连接，所述第一连接杆（6）远离转杆（1）的一侧固定连接有第二固定杆（9），所述第二连接杆（7）远离套杆（4）的一端固定连接有第一固定杆（8），所述第二固定杆（9）、第一连接板（2）和第一固定杆（8）的底部均固定连接有万向轮（24）。

2.根据权利要求1所述的一种市政路桥施工用可移动式多功能防护栏，其特征在于：所述安装箱（3）的顶部固定连接有固定筒（12），所述转杆（1）的顶部穿过固定筒（12）的一侧延伸至固定筒（12）内，所述转杆（1）位于固定筒（12）内的外侧滑动连接有中空杆（21），所述中空杆（21）的顶部固定连接有旋钮（25）。

3.根据权利要求2所述的一种市政路桥施工用可移动式多功能防护栏，其特征在于：所述中空杆（21）的内壁两侧对称开始有滑槽（22），所述转杆（1）的顶部两侧对称固定连接有限位块（23），所述限位块（23）的外侧与滑槽（22）滑动连接。

4.根据权利要求1所述的一种市政路桥施工用可移动式多功能防护栏，其特征在于：所述转杆（1）的外侧滑动连接有第二连接板（20），所述第二连接板（20）的底部与安装箱（3）之间固定连接有弹簧（19）。

5.根据权利要求3所述的一种市政路桥施工用可移动式多功能防护栏，其特征在于：所述固定筒（12）的内部固定连接有第一限位板（17），所述中空杆（21）的底部穿过第一限位板（17）的一侧固定连接有第二限位板（18）。

6.根据权利要求1所述的一种市政路桥施工用可移动式多功能防护栏，其特征在于：所述第二固定杆（9）的一侧转动连接有连接栓（10），所述第一固定杆（8）的一侧固定连接有连接柱（11），所述连接栓（10）与连接柱（11）可拆卸连接。

7.根据权利要求1所述的一种市政路桥施工用可移动式多功能防护栏，其特征在于：所述第一连接杆（6）和第二连接杆（7）的一侧均固定连接有警示牌（13）。
