可灵活组装的预埋式锚固件的制作方法

本技术涉及保温复合板锚固装置，尤其涉及一种可灵活组装的预埋式锚固件。

背景技术：

1、现有技术中，保温结构一体化装配式现浇模板为工厂预制化产品，通常在出厂前先打上锚固件安装通孔，装配式现浇模板安装时将锚固件尾端插入预留的安装通孔并穿过安装通孔后继续插入，锚固件的尾端延伸出装配式现浇模板的背面并伸入预设好的钢筋框架内，直至其头部的锚固盘与装配式现浇模板的正面贴合，保温复合板的背面与背面模板之间通过顶杆进行支撑。

2、但是该种结构需要在施工现场安装锚固件，且锚固件的锚固盘是凸出在保温复合板外部的，需要另外通过涂覆砂浆将其覆盖进行找平，施工步骤繁琐，且浪费人力物力，如果锚固件外窜，这样就会导致锚固件的锚固盘与装配式现浇模板的正面贴合不紧，产生间隙或严重外凸，只能用切割机切去外凸部位，这样锚固件就会失去锚固作用，就会产生现浇模板脱落的重大安全隐患，不切去该间隙或严重外凸部位就需要抹更厚的找平层，才能使外表面平整，这样就会浪费大量找平层材料和人工，并且增加了外墙荷载，增加了找平层坠落的风险。

技术实现思路

1、本实用新型所要解决的技术问题是提供一种减少施工工序、有效防止锚固件外窜、减少成本且安全系数更高、现场施工更便捷的可灵活组装的预埋式锚固件。

2、为解决上述技术问题，本实用新型的技术方案是：可灵活组装的预埋式锚固件，包括插接配合使用的预埋端和浇筑端，所述预埋端包括锚固盘以及与所述锚固盘固定连接的锚固连接杆，所述浇筑端包括浇筑结构杆以及与所述浇筑结构杆固定连接的插接部，所述锚固连接杆与所述插接部插接连接，将所述预埋端和所述浇筑端同轴连接在一起。

3、作为优选的技术方案，所述锚固连接杆为锚固螺纹杆，所述插接部为空心杆，所述空心杆的轴线处设有插接螺纹孔，所述锚固螺纹杆与所述插接螺纹孔配合连接。

4、作为优选的技术方案，所述锚固连接杆外安装有套管，所述套管的外径等于保温复合板预打孔的孔径，所述套管的内径等于所述锚固连接杆的外径，所述套管的长度小于所述锚固连接杆的长度。

5、作为优选的技术方案，所述锚固连接杆为光杆，所述插接部为空心杆，所述空心杆的轴线处设有中心孔，所述光杆的横截面小于等于所述中心孔的横截面，所述光杆与所述中心孔通过粘合剂配合连接。

6、作为优选的技术方案，所述锚固连接杆外安装有套管，所述套管的外径等于保温复合板预打孔的孔径，所述套管的内径等于所述锚固连接杆的外径，所述套管的长度小于所述锚固连接杆的长度。

7、作为优选的技术方案，所述锚固连接杆为设有锚固卡槽或倒刺的杆，所述插接部为空心杆，所述空心杆的内壁上相应地设有倒刺或卡槽，所述锚固连接杆与所述插接部配合连接。

8、作为优选的技术方案，所述锚固连接杆外安装有套管，所述套管的外径等于保温复合板预打孔的孔径，所述套管的内径等于所述锚固连接杆的外径，所述套管的长度小于所述锚固连接杆的长度。

9、作为优选的技术方案，所述锚固连接杆为空心螺杆，所述空心螺杆的轴线处设有锚固螺纹孔，所述插接部为插接螺纹杆，所述插接螺纹杆与所述锚固螺纹孔配合连接。

10、作为优选的技术方案，所述锚固连接杆为空心杆，所述空心杆的轴线处设有锚固中心孔，所述插接部为光杆，所述光杆的横截面小于等于所述锚固中心孔的横截面，所述光杆与所述锚固中心孔通过粘合剂配合连接。

11、作为优选的技术方案，所述锚固连接杆为空心杆，所述空心杆的内侧壁设有锚固卡槽或倒刺，所述插接部为外侧设有相应地倒刺或卡槽的杆，所述锚固连接杆与所述插接部配合连接。

12、作为优选的技术方案，所述浇筑结构杆上靠近所述插接部的一端安装有限位块。

13、作为优选的技术方案，所述浇筑结构杆上靠近所述插接部的一端安装有限位块，所述浇筑结构杆上远离所述插接部的一端安装有支撑块，连接所述限位块与所述支撑块设有支撑杆。

14、作为优选的技术方案，所述浇筑结构杆的长度等于预浇筑混凝土墙体的厚度。

15、作为优选的技术方案，所述浇筑结构杆与所述插接部均为塑料件，所述锚固盘与所述锚固连接杆均为金属件。

16、作为优选的技术方案，所述插接部为金属杆，所述浇筑结构杆为塑料杆，所述插接部一体注塑在所述浇筑结构杆内。

17、由于采用了上述技术方案，可灵活组装的预埋式锚固件，包括插接配合使用的预埋端和浇筑端，预埋端包括锚固盘以及与锚固盘固定连接的锚固连接杆，浇筑端包括浇筑结构杆以及与浇筑结构杆固定连接的插接部，锚固连接杆与插接部插接连接，将预埋端和浇筑端同轴连接在一起；本实用新型的有益效果是：由于预埋端使用时预埋进保温复合板里，所以无需现场安装锚固钉，由于预埋端的锚固盘不外露在保温复合板之外，因此无需涂覆砂浆进行找平，也不存在锚固盘外凸的情况，不会对其切割带来安全隐患，而且由于预埋端与浇筑端是插接连接，因此根据施工需求可以灵活选择合适的浇筑端来与预埋端配合连接，施工灵活性更高，适配度更强，增强了保温复合板锚固的安全系数，减少了人工操作的强度，节省了成本；在施工现场浇筑混凝土前支模时把插接部插入通孔内与述锚固连接杆配合使用，把预埋端和浇筑端连接成为一体，这种分体机构突破了传统保温复合板的生产模式，实现了自带锚固装置的保温复合板工厂预制化，解决了如果带锚固件生产保温复合板时，锚固件的锚固杆会伸处保温复合板，无法实现生产、储存和运输的难题。

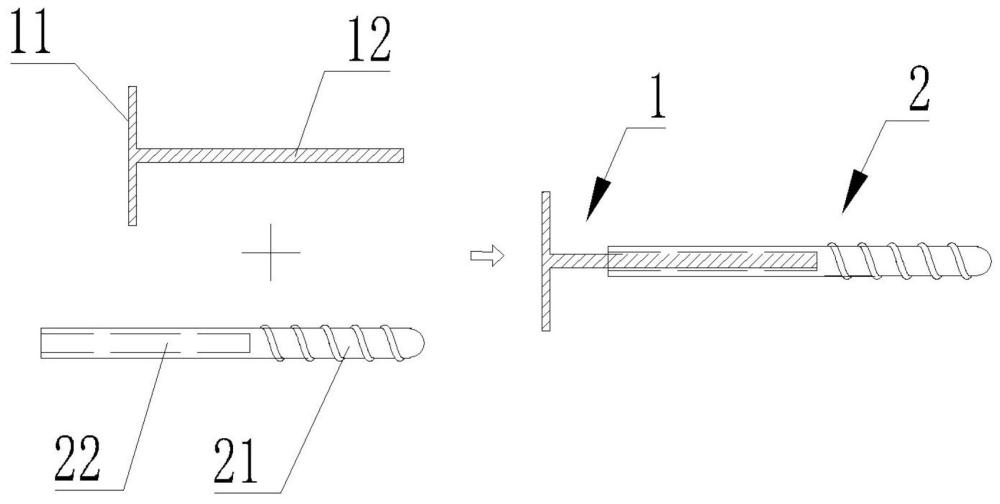

1.可灵活组装的预埋式锚固件，其特征在于：包括插接配合使用的预埋端（1）和浇筑端（2），所述预埋端（1）包括锚固盘（11）以及与所述锚固盘（11）固定连接的锚固连接杆（12），所述浇筑端（2）包括浇筑结构杆（21）以及与所述浇筑结构杆（21）固定连接的插接部（22），所述锚固连接杆（12）与所述插接部（22）插接连接，将所述预埋端（1）和所述浇筑端（2）同轴连接在一起。

2.如权利要求1所述的可灵活组装的预埋式锚固件，其特征在于：所述锚固连接杆（12）为锚固螺纹杆，所述插接部（22）为空心杆，所述空心杆的轴线处设有插接螺纹孔，所述锚固螺纹杆与所述插接螺纹孔配合连接。

3.如权利要求2所述的可灵活组装的预埋式锚固件，其特征在于：所述锚固连接杆（12）外安装有套管（13），所述套管（13）的外径等于保温复合板（3）预打孔的孔径，所述套管（13）的内径等于所述锚固连接杆（12）的外径，所述套管（13）的长度小于所述锚固连接杆（12）的长度。

4.如权利要求1所述的可灵活组装的预埋式锚固件，其特征在于：所述锚固连接杆（12）为光杆，所述插接部（22）为空心杆，所述空心杆的轴线处设有中心孔，所述光杆的横截面小于等于所述中心孔的横截面，所述光杆与所述中心孔通过粘合剂配合连接。

5.如权利要求4所述的可灵活组装的预埋式锚固件，其特征在于：所述锚固连接杆（12）外安装有套管（13），所述套管（13）的外径等于保温复合板（3）预打孔的孔径，所述套管（13）的内径等于所述锚固连接杆（12）的外径，所述套管（13）的长度小于所述锚固连接杆（12）的长度。

6.如权利要求1所述的可灵活组装的预埋式锚固件，其特征在于：所述锚固连接杆（12）为设有锚固卡槽或倒刺的杆，所述插接部（22）为空心杆，所述空心杆的内壁上相应地设有倒刺或卡槽，所述锚固连接杆（12）与所述插接部（22）配合连接。

7.如权利要求6所述的可灵活组装的预埋式锚固件，其特征在于：所述锚固连接杆（12）外安装有套管（13），所述套管（13）的外径等于保温复合板（3）预打孔的孔径，所述套管（13）的内径等于所述锚固连接杆（12）的外径，所述套管（13）的长度小于所述锚固连接杆（12）的长度。

8.如权利要求1所述的可灵活组装的预埋式锚固件，其特征在于：所述锚固连接杆（12）为空心螺杆，所述空心螺杆的轴线处设有锚固螺纹孔，所述插接部（22）为插接螺纹杆，所述插接螺纹杆与所述锚固螺纹孔配合连接。

9.如权利要求1所述的可灵活组装的预埋式锚固件，其特征在于：所述锚固连接杆（12）为空心杆，所述空心杆的轴线处设有锚固中心孔，所述插接部（22）为光杆，所述光杆的横截面小于等于所述锚固中心孔的横截面，所述光杆与所述锚固中心孔通过粘合剂配合连接。

10.如权利要求1所述的可灵活组装的预埋式锚固件，其特征在于：所述锚固连接杆（12）为空心杆，所述空心杆的内侧壁设有锚固卡槽或倒刺，所述插接部（22）为外侧设有相应地倒刺或卡槽的杆，所述锚固连接杆（12）与所述插接部（22）配合连接。

11.如权利要求1至10任一权利要求所述的可灵活组装的预埋式锚固件，其特征在于：所述浇筑结构杆（21）上靠近所述插接部（22）的一端安装有限位块（23）。

12.如权利要求1至10任一权利要求所述的可灵活组装的预埋式锚固件，其特征在于：所述浇筑结构杆（21）上靠近所述插接部（22）的一端安装有限位块（23），所述浇筑结构杆（21）上远离所述插接部（22）的一端安装有支撑块（24），连接所述限位块（23）与所述支撑块（24）设有支撑杆（25）。

13.如权利要求12所述的可灵活组装的预埋式锚固件，其特征在于：所述浇筑结构杆（21）的长度等于预浇筑混凝土墙体的厚度。

14.如权利要求1至10任一权利要求所述的可灵活组装的预埋式锚固件，其特征在于：所述浇筑结构杆（21）与所述插接部（22）均为塑料件，所述锚固盘（11）与所述锚固连接杆（12）均为金属件。

15.如权利要求8或9或10所述的可灵活组装的预埋式锚固件，其特征在于：所述插接部（22）为金属杆，所述浇筑结构杆（21）为塑料杆，所述插接部（22）一体注塑在所述浇筑结构杆（21）内。
