一种快速组装式防护栏的制作方法

本技术涉及组装护栏，尤其涉及一种快速组装式防护栏。

背景技术：

1、随着城市建设节奏加快、安全规范升级，行业对防护设施的安装效率、结构强度和环保性要求日益提高，同时，模块化设计、便捷连接技术（如快插卡扣、自锁式接头）的成熟，为快速组装式防护栏提供了技术支撑，其可实现无工具快速拼接，适配不同场景的防护高度与范围，兼顾施工效率与资源节约，成为现代工程防护领域的重要解决方案习。

2、传统的拼接式护栏通常由支撑支杆与支撑横杆进行螺纹连接，并且在多根支撑横杆的表面开设有插接有护栏的开孔，从而将护栏进行快速的拼接，但在使用过程中，护栏的上端拼接处容易收到振动应力的影响，从而导致两端的螺纹连接处松动，长期使用下，容易导致护栏整体从连接处松动出现散架的情况。

3、于是，我们提供了一种快速组装式防护栏解决以上问题。

技术实现思路

1、本实用新型的目的在于提供一种快速组装式防护栏，解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种快速组装式防护栏，包括底部支撑护栏支架和底部插接中部辅助夹持式快捷安装机构，所述底部支撑护栏支架的一侧设置有底部插接中部辅助夹持式快捷安装机构；

3、所述底部插接中部辅助夹持式快捷安装机构包括插接式护栏定位组件、底部插接式护栏固定组件、分段式相邻护栏辅助夹持固定组件和旋转调节式护栏夹持组件，所述底部支撑护栏支架的一侧设置有插接式护栏定位组件，所述插接式护栏定位组件的内侧设置有底部插接式护栏固定组件，所述底部插接式护栏固定组件的表面设置有分段式相邻护栏辅助夹持固定组件，所述分段式相邻护栏辅助夹持固定组件的两侧设置有旋转调节式护栏夹持组件。

4、优选的，所述插接式护栏定位组件包括焊接插接支架、护栏底部固定支杆和辅助固定螺栓，所述底部支撑护栏支架的内侧焊接固定有焊接插接支架，所述焊接插接支架的一侧活动插接有护栏底部固定支杆，所述护栏底部固定支杆通过辅助固定螺栓与焊接插接支架螺纹固定连接。

5、优选的，所述底部插接式护栏固定组件包括顶部插接密封套、底部固定式插接套环、固定插接护栏和辅助插接固定杆，所述护栏底部固定支杆的顶部固定插接有顶部插接密封套，所述护栏底部固定支杆的底部插接固定有底部固定式插接套环，所述顶部插接密封套的内侧活动插接有固定插接护栏，所述固定插接护栏贯穿底部固定式插接套环并通过辅助插接固定杆与底部固定式插接套环插接固定。

6、优选的，所述分段式相邻护栏辅助夹持固定组件包括套接橡胶护套、贯穿固定支杆和贯穿式插接旋转支杆，所述固定插接护栏的一侧设置有套接橡胶护套，所述套接橡胶护套的两侧固定套接有贯穿固定支杆，所述贯穿固定支杆的端部旋转套接有贯穿式插接旋转支杆。

7、优选的，所述旋转调节式护栏夹持组件包括半圆形旋转式夹持支架、辅助防滑橡胶弧条、贯穿插接螺纹支杆和内螺纹紧固螺帽，所述贯穿固定支杆的端部通过贯穿式插接旋转支杆与半圆形旋转式夹持支架旋转套接，所述半圆形旋转式夹持支架的内侧固定粘连有辅助防滑橡胶弧条，所述半圆形旋转式夹持支架的两端插接有贯穿插接螺纹支杆，所述贯穿插接螺纹支杆的两端螺纹连接有内螺纹紧固螺帽。

8、与现有技术相比，本实用新型的有益效果是：

9、通过底部插接中部辅助夹持式快捷安装机构的设置，由图可知，本实用新型通过在两根相邻的底部支撑护栏支架的中下端设置有可以插接式的插接式护栏定位组件，固定插接护栏可以通过底部与护栏底部固定支杆进行插接固定并通过底部插接式护栏固定组件进行二次辅助固定，实现对多根护栏的底部进行夹持固定，并且，在固定插接护栏的顶部通过设置多个分段式相邻护栏辅助夹持固定组件进行辅助固定，其通过两端的旋转调节式护栏夹持组件对固定插接护栏进行夹持固定，且其中部的套接橡胶护套能够对受到的振动应力进行缓冲，防止两端的螺栓连接处松动脱落，在增加了便捷组装的同时又加强了整个护栏的使用寿命。

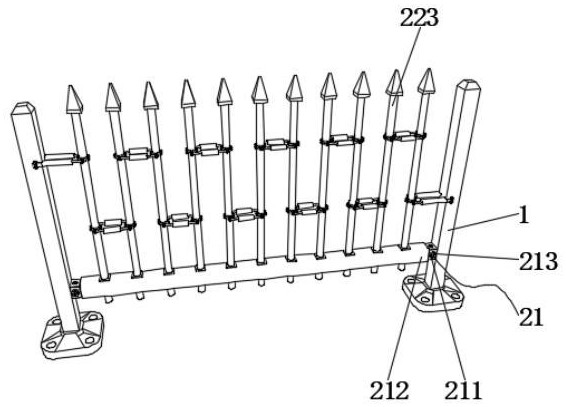

1.一种快速组装式防护栏，包括底部支撑护栏支架（1）和底部插接中部辅助夹持式快捷安装机构（2），其特征在于：所述底部支撑护栏支架（1）的一侧设置有底部插接中部辅助夹持式快捷安装机构（2）；

2.根据权利要求1所述的一种快速组装式防护栏，其特征在于，所述插接式护栏定位组件（21）包括焊接插接支架（211）、护栏底部固定支杆（212）和辅助固定螺栓（213），所述底部支撑护栏支架（1）的内侧焊接固定有焊接插接支架（211），所述焊接插接支架（211）的一侧活动插接有护栏底部固定支杆（212），所述护栏底部固定支杆（212）通过辅助固定螺栓（213）与焊接插接支架（211）螺纹固定连接。

3.根据权利要求2所述的一种快速组装式防护栏，其特征在于，所述底部插接式护栏固定组件（22）包括顶部插接密封套（221）、底部固定式插接套环（222）、固定插接护栏（223）和辅助插接固定杆（224），所述护栏底部固定支杆（212）的顶部固定插接有顶部插接密封套（221），所述护栏底部固定支杆（212）的底部插接固定有底部固定式插接套环（222），所述顶部插接密封套（221）的内侧活动插接有固定插接护栏（223），所述固定插接护栏（223）贯穿底部固定式插接套环（222）并通过辅助插接固定杆（224）与底部固定式插接套环（222）插接固定。

4.根据权利要求3所述的一种快速组装式防护栏，其特征在于，所述分段式相邻护栏辅助夹持固定组件（23）包括套接橡胶护套（231）、贯穿固定支杆（232）和贯穿式插接旋转支杆（233），所述固定插接护栏（223）的一侧设置有套接橡胶护套（231），所述套接橡胶护套（231）的两侧固定套接有贯穿固定支杆（232），所述贯穿固定支杆（232）的端部旋转套接有贯穿式插接旋转支杆（233）。

5.根据权利要求4所述的一种快速组装式防护栏，其特征在于，所述旋转调节式护栏夹持组件（24）包括半圆形旋转式夹持支架（241）、辅助防滑橡胶弧条（242）、贯穿插接螺纹支杆（243）和内螺纹紧固螺帽（244），所述贯穿固定支杆（232）的端部通过贯穿式插接旋转支杆（233）与半圆形旋转式夹持支架（241）旋转套接，所述半圆形旋转式夹持支架（241）的内侧固定粘连有辅助防滑橡胶弧条（242），所述半圆形旋转式夹持支架（241）的两端插接有贯穿插接螺纹支杆（243），所述贯穿插接螺纹支杆（243）的两端螺纹连接有内螺纹紧固螺帽（244）。
