按压出料式化妆容器的制作方法
本申请涉及化妆品包装技术,具体涉及一种按压出料式化妆容器。
背景技术:
1、目前,现有的化妆品如口红、唇彩、眼线笔等多采用转动的方式出料,在使用时,用户需要转动化妆品容器的底座或转动部,带动化妆品从容器中伸出。因此,使用此类化妆笔时需要双手操作,使用十分不便。
技术实现思路
1、为了克服上述缺陷,本申请提供一种按压出料式化妆容器,该化妆容器操作时,用户可以单手按压按钮即可完成物料的出料,使用十分便利。
2、本申请为了解决其技术问题所采用的技术方案是:
3、一种按压出料式化妆容器,包括驱动组件、出料组件和笔组件,所述驱动组件包括螺母以及安装于所述螺母内的按钮、棘齿和棘轮,所述出料组件包括螺杆以及固定安装于所述螺杆上的活塞,所述螺母固定安装于所述笔组件内,所述螺杆安装于所述棘轮内,且所述螺杆螺接于所述螺母,所述棘齿与所述棘轮相互啮合,所述按钮与所述棘齿之间设有弹性件,所述弹性件用于按钮的复位,当所述按钮受到按压后沿着所述笔组件的轴向运动时,所述按钮能够带动所述棘齿转动,所述棘齿带动所述棘轮转动,所述棘轮能够带动所述螺杆同步转动。
4、可选地,所述螺母内侧壁设有限位槽,所述棘轮安装于所述限位槽内,在所述限位槽的作用下,所述棘轮能够相对于所述螺母沿着同一方向转动。
5、可选地,所述棘轮上设有第一弹跳齿,所述限位槽内设有一圈第一卡齿,所述第一卡齿上设有第一止档面和第一滑动面,所述第一弹跳齿能够沿所述第一滑动面滑动,所述第一弹跳齿能够抵靠于所述第一止档面。
6、可选地,所述按钮上设有导向槽,所述棘齿上设有凸块,所述凸块位于所述导向槽内,当所述按钮沿所述笔组件的轴向运动时,所述导向槽能够给于所述凸块周向的分力。
7、可选地,所述导向槽倾斜开设于所述按钮,所述棘齿上设有第一弹片,所述凸块设于所述第一弹片上。
8、可选地,所述棘齿上设有第二弹跳齿,所述棘轮上设有第二卡齿,所述棘齿套设于所述棘轮,且所述第二弹跳齿与所述第二卡齿相互啮合。
9、可选地,所述棘齿的下端设有所述第二弹跳齿,所述第二弹跳齿沿所述棘齿的径向凸出于所述棘齿,所述棘轮的下端固定设有卡合部,所述卡合部上设有一圈所述第二卡齿。
10、可选地,所述第二卡齿上设有第二止档面和第二滑动面,所述第二弹跳齿能够沿所述第二滑动面滑动,所述第二弹跳齿能够抵靠于所述第二止档面。
11、可选地,所述按钮上设有第二弹片,所述第二弹片上设有倒勾,所述螺母的内侧壁径向向内形成凸台,所述倒勾能够卡合于所述凸台。
12、可选地,所述棘轮内设有容置腔,所述螺杆轴向可动、周向固定地安装于所述容置腔内,所述螺杆的外侧壁设有外螺纹,所述螺母的内侧壁设有与所述外螺纹螺接的内螺纹。
13、可选地,所述笔组件包括笔身、笔头和笔盖,所述笔头固定安装于所述笔身内,所述笔盖盖合于所述笔头,所述螺母固定安装于所述笔身内,所述活塞可动地安装于所述笔头内。
14、本申请的有益效果是:本申请中螺母安装于笔组件内,棘齿与棘轮啮合,且棘齿和棘轮皆安装于螺母内,按钮套设于棘齿,且按钮与棘齿之间设有弹性件,按钮的上端凸出于螺母,螺杆插入棘轮内,且螺杆与螺母螺接,使用时,用户按压按钮,按钮带动棘齿转动,棘齿带到棘轮转动,棘轮带动螺杆转动,螺杆在螺母的作用下,利用活塞推动物料出料,以供用户使用,当用户松开按钮时,在弹性件的作用下,按钮带动棘齿复位。因此,操作时,用户可以单手按压按钮即可完成物料的出料,使用十分便利;且本申请结构简单、部件少,降低了化妆容器开发和制造的成本。

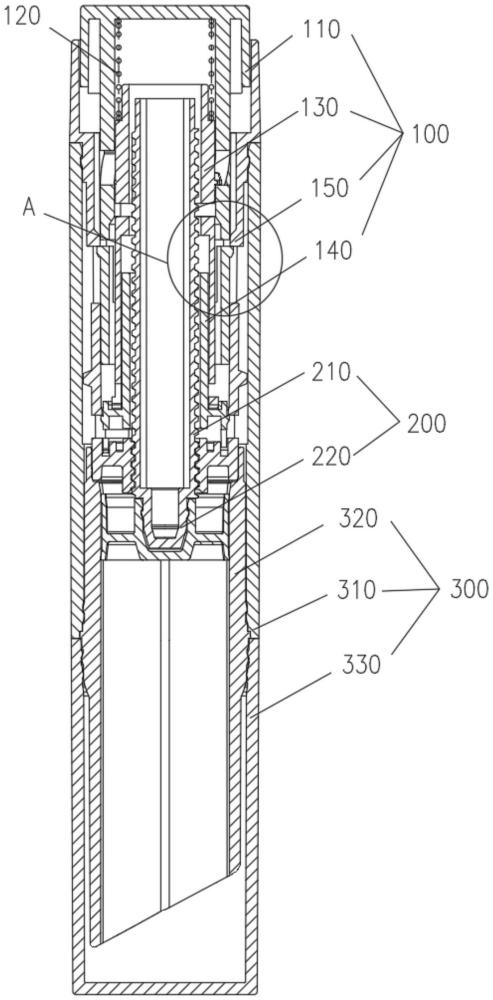

1.一种按压出料式化妆容器,其特征在于:包括驱动组件(100)、出料组件(200)和笔组件(300),所述驱动组件(100)包括螺母(150)以及安装于所述螺母(150)内的按钮(110)、棘齿(130)和棘轮(140),所述出料组件(200)包括螺杆(210)以及固定安装于所述螺杆(210)上的活塞(220),所述螺母(150)固定安装于所述笔组件(300)内,所述螺杆(210)安装于所述棘轮(140)内,且所述螺杆(210)螺接于所述螺母(150),所述棘齿(130)与所述棘轮(140)相互啮合,所述按钮(110)与所述棘齿(130)之间设有弹性件(120),所述弹性件(120)用于所述按钮(110)的复位,当所述按钮(110)受到按压后沿着所述笔组件(300)的轴向运动时,所述按钮(110)能够带动所述棘齿(130)转动,所述棘齿(130)带动所述棘轮(140)转动,所述棘轮(140)能够带动所述螺杆(210)同步转动。
2.根据权利要求1所述的按压出料式化妆容器,其特征在于:所述螺母(150)内侧壁设有限位槽(152),所述棘轮(140)安装于所述限位槽(152)内,在所述限位槽(152)的作用下,所述棘轮(140)能够相对于所述螺母(150)沿着同一方向转动。
3.根据权利要求2所述的按压出料式化妆容器,其特征在于:所述棘轮(140)上设有第一弹跳齿(142),所述限位槽(152)内设有一圈第一卡齿(154),所述第一卡齿(154)上设有第一止档面(155)和第一滑动面(156),所述第一弹跳齿(142)能够沿所述第一滑动面(156)滑动,所述第一弹跳齿(142)能够抵靠于所述第一止档面(155)。
4.根据权利要求1所述的按压出料式化妆容器,其特征在于:所述按钮(110)上设有导向槽(111),所述棘齿(130)上设有凸块(132),所述凸块(132)位于所述导向槽(111)内,当所述按钮(110)沿所述笔组件(300)的轴向运动时,所述导向槽(111)能够给于所述凸块(132)周向的分力。
5.根据权利要求4所述的按压出料式化妆容器,其特征在于:所述导向槽(111)倾斜开设于所述按钮(110),所述棘齿(130)上设有第一弹片(131),所述凸块(132)设于所述第一弹片(131)上。
6.根据权利要求1所述的按压出料式化妆容器,其特征在于:所述棘齿(130)上设有第二弹跳齿(133),所述棘轮(140)上设有第二卡齿(144),所述棘齿(130)套设于所述棘轮(140),且所述第二弹跳齿(133)与所述第二卡齿(144)相互啮合。
7.根据权利要求6所述的按压出料式化妆容器,其特征在于:所述棘齿(130)的下端设有所述第二弹跳齿(133),所述第二弹跳齿(133)沿所述棘齿(130)的径向凸出于所述棘齿(130),所述棘轮(140)的下端固定设有卡合部(141),所述卡合部(141)上设有一圈所述第二卡齿(144)。
8.根据权利要求6所述的按压出料式化妆容器,其特征在于:所述第二卡齿(144)上设有第二止档面(145)和第二滑动面(146),所述第二弹跳齿(133)能够沿所述第二滑动面(146)滑动,所述第二弹跳齿(133)能够抵靠于所述第二止档面(145)。
9.根据权利要求1所述的按压出料式化妆容器,其特征在于:所述按钮(110)上设有第二弹片(112),所述第二弹片(112)上设有倒勾(113),所述螺母(150)的内侧壁径向向内形成凸台(151),所述倒勾(113)能够卡合于所述凸台(151)。
10.根据权利要求1所述的按压出料式化妆容器,其特征在于:所述棘轮(140)内设有容置腔(143),所述螺杆(210)轴向可动、周向固定地安装于所述容置腔(143)内,所述螺杆(210)的外侧壁设有外螺纹(211),所述螺母(150)的内侧壁设有与所述外螺纹(211)螺接的内螺纹(153)。
11.根据权利要求1-10中任一项所述的按压出料式化妆容器,其特征在于:所述笔组件(300)包括笔身(310)、笔头(320)和笔盖(330),所述笔头(320)固定安装于所述笔身(310)内,所述笔盖(330)盖合于所述笔头(320),所述螺母(150)固定安装于所述笔身(310)内,所述活塞(220)可动地安装于所述笔头(320)内。
