一种内置减震弹簧的伞中棒伸缩结构的制作方法

本技术涉及伞中棒，具体涉及一种内置减震弹簧的伞中棒伸缩结构。

背景技术：

1、伞中棒作为雨伞的主心骨，通过伸缩结构实现伞面的开合。其核心结构包括弹簧储能装置、按钮触发机构和杠杆传动系统，伸缩结构使雨伞可折叠收纳，便于携带，伞柄伸缩杆结构可以通过拉伸或收缩伸缩杆来调节伞柄长度，从而满足使用者在不同场景下的需求。

2、中国专利cn201504666u提出了伞中棒伸缩结构，包括内管和外管，所述的内管和外管套接，所述外管上端的内孔中镶嵌有衬套，衬套的内孔与内管的外表面呈滑动配合；在衬套的内孔中固定有定位键，所述的定位键与内管外表沿内管轴向延伸的凹槽或平面相对；所述的凹槽或平面在内管的下端部位有突出物，当内管外伸到极限位置时，所述的突出物抵住所述定位键的下端，工艺简单，工艺成本低；衬套可以采用减摩材料，内管运动的滑动摩擦阻力减小，开伞或收伞顺畅。本实用新型如采用塑料作衬套，可以进一步降低生产成本，减小内管运动的滑动摩擦阻力，防止将内管拉伤，可以提高多折伞的使用寿命。

3、上述方案降低生产成本，减小内管运动的滑动摩擦阻力，防止将内管拉伤，在使用雨伞的过程中，伞中棒伸缩结构的表面容易附着雨水，雨水很容易从缝隙处渗入伞中棒伸缩结构内部，若不及时处理，伞中棒伸缩结构极易生锈，进而影响雨伞使用的流畅性。

技术实现思路

1、本实用新型的目的在于针对现有技术的不足之处，提供一种内置减震弹簧的伞中棒伸缩结构，达到了能够将伸缩结构表面残留的水分及时处理的目的，防止残留的雨水致使伸缩杆表面生锈。

2、为实现上述目的，本实用新型提供如下技术方案：一种内置减震弹簧的伞中棒伸缩结构，包括把手，所述把手的顶部固定安装有伸缩杆，所述伸缩杆的内部设置有防生锈组件，所述伸缩杆的外端滑动连接有调节环，所述调节环的外端固定安装有多组支撑伞架，所述伸缩杆的外端设置有减震限位组件，所述伸缩杆的内部设置有固定组件；

3、防生锈组件包括放置槽，所述放置槽开设在伸缩杆的内部，所述放置槽的内部固定安装有多个加固杆，所述伸缩杆的内外壁均固定安装有多个扩散孔，所述放置槽的内部放置有干燥剂。

4、优选的，减震限位组件包括固定板，所述固定板固定安装在伸缩杆的外端，所述固定板的底部固定安装有多个减震弹簧本体，每个所述减震弹簧本体的底部多个安装有限位板，所述限位板的底部固定安装有缓冲垫。

5、优选的，固定组件包括导向杆，两个所述导向杆固定安装在伸缩杆的内部，且两个所述导向杆中间固定安装有固定环。

6、优选的，两个所述导向杆的外端对称套有复位弹簧，且两个所述导向杆之间滑动连接有连接板，且两个所述连接板的一侧均固定安装有支撑限位块。

7、优选的，所述放置槽开设在伸缩杆中间部分。

8、优选的，所述缓冲垫与调节环顶部接触，所述限位板位于伸缩杆上方部分。

9、优选的，所述复位弹簧位于固定环和连接板之间，所述支撑限位块延伸至伸缩杆外端。

10、与现有技术相比，本实用新型的有益效果是：

11、1.本方案通过设置防生锈组件，在伸缩杆的中间部分放置有干燥剂，干燥剂通过扩散孔将干燥效果扩散至伸缩杆表面，能够干燥伸缩杆表面的水分，防止雨伞在收纳闲置时，残留的雨水致使伸缩杆表面生锈，这有助于保护伞中棒的伸缩结构，让伞中棒伸缩结构的运行更加顺畅，进而延长雨伞的使用寿命。

12、2.本方案通过设置减震限位组件，利用减震弹簧的阻力缓冲使用者打开雨伞时产生的冲击力，避免使用者因用力过猛致使伞中棒伸缩结构损坏，从而更好地保护伞中棒伸缩结构。

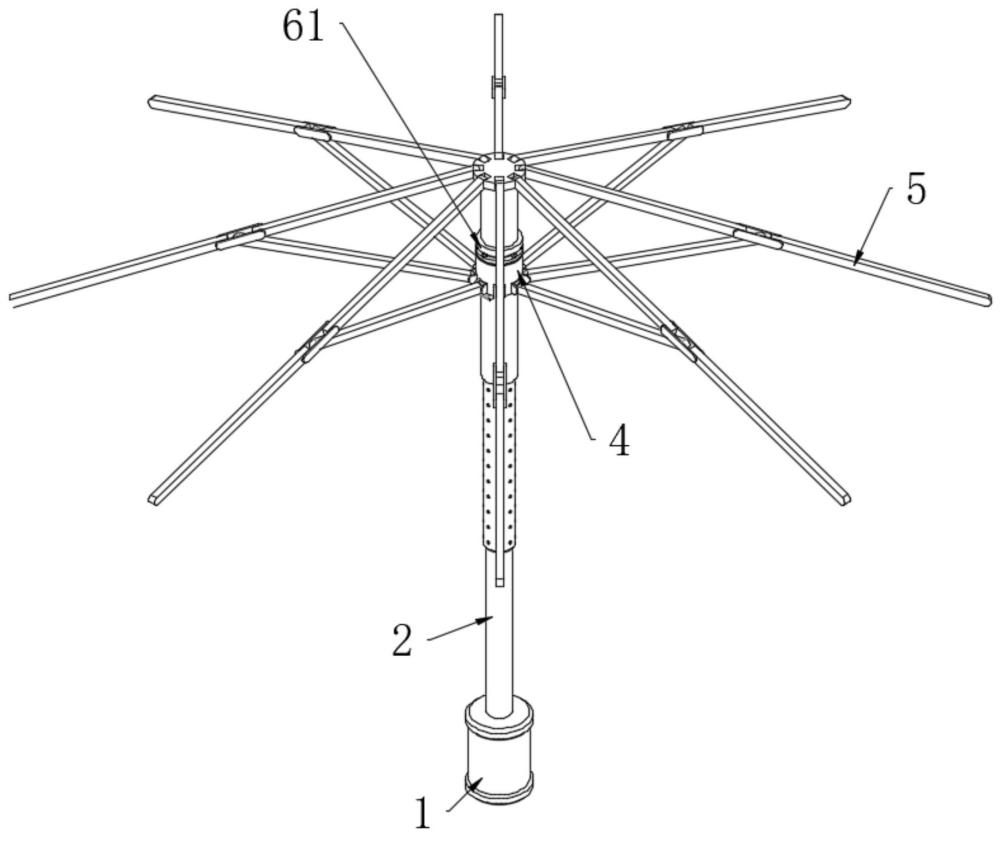

1.一种内置减震弹簧的伞中棒伸缩结构，其特征在于：包括把手（1），所述把手（1）的顶部固定安装有伸缩杆（2），所述伸缩杆（2）的内部设置有防生锈组件，所述伸缩杆（2）的外端滑动连接有调节环（4），所述调节环（4）的外端固定安装有多组支撑伞架（5），所述伸缩杆（2）的外端设置有减震限位组件，所述伸缩杆（2）的内部设置有固定组件；

2.根据权利要求1所述的一种内置减震弹簧的伞中棒伸缩结构，其特征在于：减震限位组件包括固定板（61），所述固定板（61）固定安装在伸缩杆（2）的外端，所述固定板（61）的底部固定安装有多个减震弹簧本体（62），每个所述减震弹簧本体（62）的底部多个安装有限位板（63），所述限位板（63）的底部固定安装有缓冲垫（64）。

3.根据权利要求1所述的一种内置减震弹簧的伞中棒伸缩结构，其特征在于：固定组件包括导向杆（71），两个所述导向杆（71）固定安装在伸缩杆（2）的内部，且两个所述导向杆（71）中间固定安装有固定环（72）。

4.根据权利要求3所述的一种内置减震弹簧的伞中棒伸缩结构，其特征在于：两个所述导向杆（71）的外端对称套有复位弹簧（73），且两个所述导向杆（71）之间滑动连接有连接板（74），且两个所述连接板（74）的一侧均固定安装有支撑限位块（75）。

5.根据权利要求1所述的一种内置减震弹簧的伞中棒伸缩结构，其特征在于：所述放置槽（31）开设在伸缩杆（2）中间部分。

6.根据权利要求2所述的一种内置减震弹簧的伞中棒伸缩结构，其特征在于：所述缓冲垫（64）与调节环（4）顶部接触，所述限位板（63）位于伸缩杆（2）上方部分。

7.根据权利要求4所述的一种内置减震弹簧的伞中棒伸缩结构，其特征在于：所述复位弹簧（73）位于固定环（72）和连接板（74）之间，所述支撑限位块（75）延伸至伸缩杆（2）外端。
