鞋的加固元件的制作方法

本文描述了一种支撑元件，该支撑元件配置为布置在鞋的鞋底结构中。支撑元件包括：与鞋底结构的近中侧（medial side，即脚内侧）相关联的第一节段，以及与鞋底结构的体旁侧（lateral side，即脚外侧）相关联的第二节段。第一节段和第二节段在鞋底结构的足跟部分连接，并且第一节段和/或第二节段包括脊部。

背景技术：

1、力求使运动员的表现最大化在体育用品的发展和演进中处于非常核心的位置。这尤其适用于运动鞋，例如跑鞋，其中运动员的表现关键取决于鞋的性能。因此，已经投入了大量努力来优化运动鞋、特别是跑鞋的性能。

2、运动鞋特别是跑鞋的关键部件之一是中底，因为它使得运动员能够行进更大的距离并且实现更高的速度，同时最小化受伤的风险。实际上，鞋的中底起到减震器的作用，缓冲每一步对运动员脚的冲击。此外，中底可显著贡献于鞋的能量回馈，例如，当鞋在步态周期中从负载和/或压缩状态转变为无负载和/或放松状态时传递给运动员的能量和/或力。

3、在优化运动员表现时，最大化鞋和/或中底的能量回馈是一个重要因素。在许多实施方式中，通过增加中底的可压缩性来优化能量回馈。增加可压缩性必须与鞋和/或中底能为运动员提供的稳定性相权衡。为此目的，压缩刚性部件已被插入中底的在足下的某个区域。

4、在这方面，us 12 102 171 b2描述了一种用于鞋类制品鞋底的支撑构件，该支撑构件包括至少一个竖向子构件，该竖向子构件在竖向方向以及纵向方向延伸，该纵向方向沿着鞋底的脚趾区域延伸至足跟区域。位于缓冲构件内或邻近缓冲构件，竖向子构件具有沿纵向方向的曲率，其中该曲率配置为减少缓冲元件的弯曲和/或提高支撑构件的耐用性。支撑构件还包括水平子构件，该水平子构件从竖向子构件的脊部沿鞋底的纬度方向延伸，并且其角度偏离竖向子构件，且竖向子构件的至少一部分与竖向子构件共延。

5、类似地，美国专利us 10 588 378 b2涉及一种鞋类制品，该鞋类制品包括鞋面、中底、体旁稳定导轨和近中稳定导轨。体旁稳定导轨可以耦合到鞋面和中底，并从鞋类制品的前足部分延伸到鞋类制品的足跟部分。近中稳定导轨可以耦合到鞋面和中底，并从鞋类制品的前足部分延伸到鞋类制品的足跟部分。体旁稳定导轨和近中稳定导轨可以是——能够彼此独立变形的——独立件。

6、此外，us 2021 / 0 330 026 a1描述了一种鞋，该鞋包括：具有足接触面和地面接触面的中底，至少部分覆盖中底的足接触面的鞋面，以及——从地面接触面的足外侧至少朝向后方向——向上弯曲的弹性结构。

7、现有技术还公开于ep 2 384 655 a1、us 2002 / 0 056 208 a1和ep 3 689 172a1中。

8、然而，插入此类压缩刚性部件会对鞋的前足压缩特性产生负面影响，从而减弱运动员的表现。

9、因此，需要一种改进的鞋用中底，以解决现有技术的上述缺点中的至少一些，并进一步改善其他方面。

技术实现思路

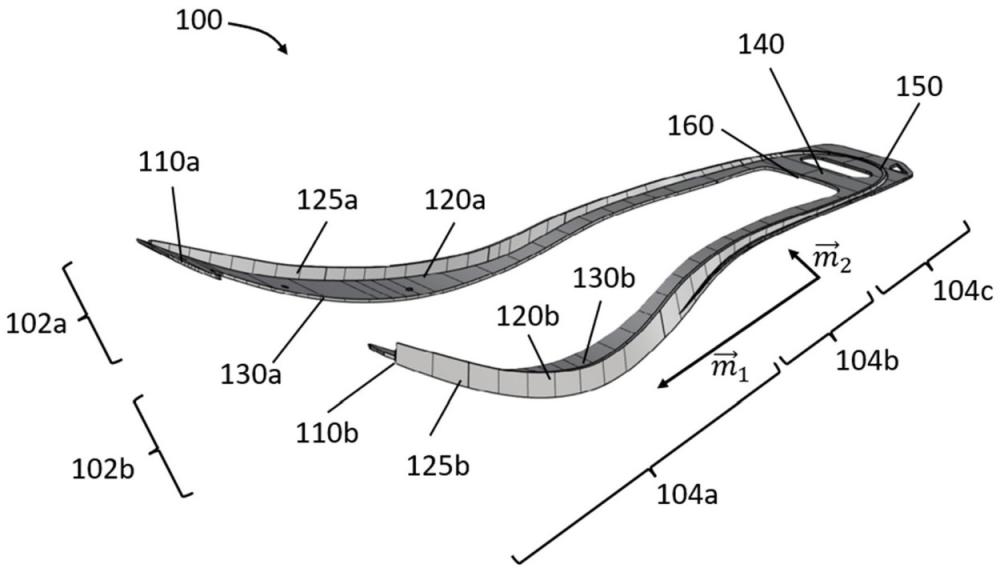

1、第一方面涉及一种支撑元件，该支撑元件配置为布置在鞋的鞋底结构中。支撑元件包括与鞋底结构的近中侧相关联的第一节段。此外，支撑元件包括与鞋底结构的体旁侧相关联的第二节段。第一节段和第二节段在鞋底结构的足跟部分连接。第一节段包括脊部。附加地，或替代性地，第二节段包括脊部。

2、与鞋底结构之近中侧相关联的第一节段可以包括，第一节段在支撑元件中如此布置，使得当支撑元件布置在鞋底结构中时，第一节段位于鞋底结构的近中侧。例如，位于鞋底结构的近中侧可以包括：第一节段位于鞋底结构的近中部分。具体地，第一节段可以如此位于鞋底结构的近中部分，使得第一节段位于鞋底结构的外侧近中部分。例如，第一节段可以布置于和/或位于鞋底结构的近中边界部分。

3、附加地，或替代性地，与鞋底结构体旁侧相关联的第二节段可以包括，第二节段在支撑元件中如此布置，使得当支撑元件布置在鞋底结构中时，第二节段位于鞋底结构的体旁侧。例如，位于鞋底结构的体旁侧可以包括，第二节段位于鞋底结构的体旁部分。具体地，第二节段可以如此位于鞋底结构的体旁部分，使得第二节段位于鞋底结构的外侧体旁部分。例如，第二节段可以布置于和/或位于鞋底结构的体旁边界部分。

4、第一和/或第二节段可以包括延伸方向。例如，第一和/或第二节段可以包括主延伸方向和次延伸方向。具体地，第一和/或第二节段在主延伸方向上的延伸可以大于第一和/或第二节段在次延伸方向上的延伸。在一些实施例中，第一节段的主延伸方向可以基本上平行于第二节段的主延伸方向。具体地，第一和/或第二节段的主延伸方向可以基本上平行于鞋底结构和/或鞋的延伸方向。基本上平行于一方向可以包括，方向之间的角度小于20°，优选小于15°，更优选小于10°，最优选小于5°。换言之，第一节段和第二节段可以如此布置，使得第一节段和第二节段基本上平行。

5、在鞋底结构的足跟部分连接可以包括，第一节段和第二节段在鞋底结构的适于容纳足跟的区域连接。具体地，第一节段和第二节段可以是分离的节段，它们在鞋底结构的足跟部分连接。在一些实施例中，第一节段和第二节段在足跟区域连接可以包括，第一和第二节段形成一个连接的和/或连续的节段。例如，形成一个连接的和/或连续的节段可以包括，支撑元件是一件式元件。

6、第一节段与第二节段连接可以包括，第一节段（即与鞋底结构的近中侧相关联的节段）的一部分，朝向支撑元件的体旁侧弯曲。附加地，或替代性地，第一节段与第二节段连接可以包括，第二节段（即与鞋底结构的体旁侧相关联的节段）的一部分，朝向支撑元件的近中侧弯曲。例如，第一节段和/或第二节段可以如此向体旁侧和/或近中侧弯曲，使得第一节段与第二节段连接。

7、第一节段包括脊部可以包括，第一节段的至少一部分包括不均匀的高度轮廓。第一节段的不均匀高度轮廓可以基于第一节段的横截面。例如，横截面可以包括相对于第一节段的次延伸方向的横截面。包括不均匀高度轮廓可以包括，第一节段包括脊部。附加地，或替代性地，包括不均匀高度轮廓可以包括第一节段的厚度增加。例如，脊部和/或厚度增加可以位于第一节段的近中边界。附加地，或替代性地，脊部和/或厚度增加可以位于第一节段的中部区域。例如，第一节段的中部区域可以包括相对于第一节段的次延伸方向的中部区域。

8、附加地，或替代性地，第二节段包括脊部可以包括，第二节段的至少一部分包括不均匀的高度轮廓。第二节段的不均匀高度轮廓可以基于第二节段的横截面。例如，横截面可以包括相对于第二节段的次延伸方向的横截面。包括不均匀高度轮廓可以包括，第二节段包括脊部。附加地，或替代性地，包括不均匀高度轮廓可以包括第二节段的厚度增加。例如，脊部和/或厚度增加可以位于第二节段的体旁边界。附加地，或替代性地，脊部和/或厚度增加可以位于第二节段的中部区域。例如，第二节段的中部区域可以包括相对于第二节段的次延伸方向的中部区域。

9、通常，支撑元件的足跟区域（例如支撑元件的——布置在鞋底结构的适于容纳足跟的区域中的——区域）可以包括基本平坦的几何形状。例如，支撑元件的足跟区域可以基本上包括均匀的高度轮廓。换言之，支撑元件的脊部可以不在支撑元件的足跟区域。例如，支撑元件的足跟区域的至少一部分可以是完全平坦的，例如，包括均匀的高度轮廓。

10、在一些实施例中，支撑元件的足跟区域可以包括至少一个隆起部。具体地，支撑元件的足跟区域可以包括至少两个隆起部。例如，至少一个隆起部可以布置在支撑元件的足跟区域，以遵循支撑元件的几何形状和/或曲率。通常，至少两个隆起部可以遵循支撑元件的几何形状和/或曲率，使得至少两个隆起部之间的距离基本恒定。与支撑元件的足跟区域中的至少一个隆起部相关的高度可以小于与第一节段的脊部和/或第二节段的脊部相关的高度。通常，至少一个隆起部可以适于沿着支撑元件的足跟部分延续第一节段和/或第二节段的脊部。例如，第一和/或第二节段的脊部的高度可以朝向支撑元件的足跟部分减小，使得脊部平滑过渡到至少一个隆起部。

11、支撑元件（其包括在足跟区域连接的第一节段和第二节段，其中第一和/或第二节段包括脊部）允许增加鞋底结构和/或鞋的中底在外边缘（例如近中和/或体旁外边缘）的刚度。具体地，将支撑元件配置为使得第一节段与鞋底结构的近中侧相关联，且使得第二节段与鞋底结构的体旁侧相关联，能够在不妨碍鞋底结构之可压缩性的情况下，加固鞋底结构和/或鞋的外边缘。特别地，所描述的支撑元件防止不可压缩材料，例如第一和第二节段，位于鞋底结构和/或鞋的足下区域中。由此，中底的可压缩的部分被最大化，同时可以确保足够的稳定性。因此，鞋底结构和/或鞋的能量回馈可以被最大化，从而优化运动员的表现。

12、此外，第一节段和第二节段在鞋底结构之足跟部分的连接增加了支撑元件的稳定性。而且，第一和第二节段在鞋底结构之足跟部分的连接使得能够进行鞋底结构——例如包含支撑元件的鞋底结构——的模内组装工艺。因此，与将支撑元件嵌入鞋底结构的两个（预制造的）层之间——例如上层和下层——相反，鞋底结构可以围绕支撑元件模制。因此，第一节段和第二节段在足跟部分的连接使得能够——无需将不同部分胶合在一起而——制造鞋底结构，从而最大化制造过程的效率并提高鞋底结构的品质。

13、通常，第一节段可以包括基部，脊部的至少一部分从该基部竖向延伸。附加地，或替代性地，第二节段可以包括基部，脊部的至少一部分从该基部竖向延伸。

14、例如，第一节段的基部可以包括第一节段的——在其次延伸方向上具有延伸量的——部分。换言之，当截取相对于第一节段次延伸方向的横截面时，基部可以包括横截面的基本水平部分。通常，第一节段的基部可以沿着第一节段延伸。例如，第一节段的基部可以沿着第一节段的主延伸方向延伸。脊部的至少一部分可以从第一节段的基部竖向延伸，即，第一节段的（竖向）高度轮廓可以增加。例如，脊部可以从基部沿第一方向竖向延伸。例如，第一方向可以包括——当支撑元件布置在鞋底结构和/或鞋中时——指向地面的方向。附加地，或替代性地，脊部可以从基部沿第二方向竖向延伸。具体地，第二方向可以基本上与第一方向反平行。在一些实施例中，脊部可以——在基部的外侧区域和/或边界区域——从基部竖向延伸。例如，第一节段的脊部可以——在基部的近中外侧区域和/或边界区域——从基部竖向延伸。附加地，或替代性地，第一节段的脊部可以从基部的中部竖向延伸。具体地，基部的中部可以包括相对于第一节段次延伸方向的中部。通常，在基部的——适于布置在鞋底结构的足跟区域的——部分处，可以没有脊部从基部的该部分竖向延伸。换言之，第一节段和/或第二节段在足跟区域可以是基本平坦的。

15、类似地，第二节段的基部可以包括第二节段的——在其次延伸方向上具有延伸量的——部分。换言之，当截取相对于第二节段次延伸方向的横截面时，基部可以包括横截面的基本水平部分。通常，第二节段的基部可以沿着第二节段延伸。例如，第二节段的基部可以沿着第二节段的主延伸方向延伸。脊部的至少一部分可以从第二节段的基部竖向延伸，即，第二节段的（竖向）高度轮廓可以增加，例如，可以沿着次延伸方向增加。例如，脊部可以从基部沿第一方向竖向延伸。例如，第一方向可以包括——当支撑元件布置在鞋底结构和/或鞋中时——指向地面的方向。附加地，或替代性地，脊部可以从基部沿第二方向竖向延伸。具体地，第二方向可以基本上与第一方向反平行。在一些实施例中，脊部可以——在基部的外侧区域和/或边界区域——从基部竖向延伸。例如，第二节段的脊部可以——在基部的体旁外侧区域和/或边界区域——从基部竖向延伸。附加地，或替代性地，第二节段的脊部可以从基部的中部竖向延伸。具体地，基部的中部可以包括相对于第二节段次延伸方向的中部。

16、第一节段和/或第二节段包括基部，脊部的至少一部分从该基部竖向延伸，允许精确分配第一和/或第二节段的材料。特别地，它允许相对于竖向方向操纵第一和/或第二节段的材料分布。相对于竖向方向操纵第一和/或第二节段的材料分布允许控制鞋底结构的稳定性，而不损害鞋底结构的可压缩性。换言之，由于脊部从基部竖向延伸，在脊部布置的区域中，鞋底结构的材料可能较少。

17、具体地，脊部的至少部分可以从基部竖向延伸，使得第一节段和/或第二节段的横截面包含l形几何形状。附加地，或替代性地，脊部的至少部分可以从基部竖向延伸，使得第一节段和/或第二节段的横截面包含t形几何形状。附加地，或替代性地，脊部的至少部分可以从基部竖向延伸，使得第一节段和/或第二节段的横截面包含倒v形几何形状。附加地，或替代性地，脊部的至少部分可以从基部竖向延伸，使得第一节段和/或第二节段的横截面包含y形几何形状。附加地，或替代性地，脊部的至少部分可以从基部竖向延伸，使得第一节段和/或第二节段的横截面包含c形几何形状。例如，当脊部的至少部分从基部竖向延伸，使得第一节段和/或第二节段的横截面包含c形几何形状时，脊部的至少部分可以包含曲率。附加地，或替代性地，脊部的至少部分可以配置为使得第一节段和/或第二节段的横截面包含正弦曲线几何形状。例如，第一节段和/或第二节段的横截面可以包含正弦曲线的至少一个，优选至少两个极值点，例如最大值（峰值）和/或最小值（底部）。通常，脊部的至少部分可以配置为使得第一节段和/或第二节段的横截面包含至少一个极值点。例如，横截面可以包含一最大值（峰值）。附加地，或替代性地，横截面可以包含一最小值（底部）。在一些实施例中，横截面可以包含连续和/或平滑的形状。附加地，或替代性地，横截面可以包含至少一个边缘，例如，横截面可以包含阶梯状形状和/或几何结构。

18、通常，第一和/或第二节段的横截面可以基于第一和/或第二节段的主延伸方向。例如，横截面可以基于这样的平面，该平面基本上垂直于第一和/或第二节段的主延伸方向。换言之，第一和/或第二节段的主延伸方向可以是该平面（其中横截面相对于该平面而定义）的法向矢量。

19、例如，从基部竖向延伸的脊部使得第一和/或第二节段的横截面包含l形几何形状可以包括，脊部从基部在（仅）一个方向上竖向延伸。例如，当支撑元件布置在鞋底结构和/或鞋中时，脊部可以从基部在指向地面的方向上竖向延伸。或者，当支撑元件布置在鞋底结构和/或鞋中时，脊部可以从基部在远离地面的方向上竖向延伸。通常，脊部的至少部分可以——在基部的外侧和/或边界区域——从基部竖向延伸。

20、在一些实施例中，从基部竖向延伸的脊部使得第一和/或第二节段的横截面包含t形几何形状可以包括，脊部在两个方向上从基部竖向延伸。具体地，脊部可以从基部在如下方向上竖向延伸：当支撑元件布置在鞋底结构和/或鞋中时指向地面的第一方向，以及与第一方向反平行的第二方向。通常，脊部的至少部分可以——在基部的外侧和/或边界区域——从基部竖向延伸。

21、在一些实施例中，从基部竖向延伸的脊部使得第一和/或第二节段的横截面包含倒v形几何形状可以包括，相对于第一和/或第二节段的次延伸方向，脊部包含（竖向）高度增加和（竖向）高度减小。倒v形几何形状可以包含λ形几何形状。换言之，倒v形几何形状可以包括，脊部的（竖向）高度沿次延伸方向连续增加。脊部的（竖向）高度沿次延伸方向连续增加可以包括，第一和/或第二节段的（竖向）高度不包含（不连续的）阶梯。例如，l形几何形状和/或t形几何形状可以包括，第一和/或第二节段的（竖向）高度确实包含（不连续的）阶梯。通常，脊部可以从基部竖向延伸，使得脊部的倒v形几何形状位于基部的外侧和/或边界区域。例如，第一节段的脊部可以从基部竖向延伸，使得倒v形几何形状位于基部的近中外侧区域和/或边界区域。附加地，或替代性地，第二节段的脊部可以从基部竖向延伸，使得倒v形几何形状位于基部的体旁外侧区域和/或边界区域。在一些实施例中，脊部可以从基部竖向延伸，使得脊部的倒v形几何形状位于基部的中部。换言之，脊部的倒v形几何形状可以被基部包围，例如被基本水平的基部包围。特别地，横截面可以包括基部的基本水平部分，接着是脊部的倒v形几何形状，然后（再次）是基部的基本水平部分。

22、在一些实施例中，从基部竖向延伸的脊部使得第一和/或第二节段的横截面包含y形几何形状可以包括，脊部的第一部分从基部沿第一方向竖向延伸，且脊部的第二部分从基部沿第二方向竖向延伸。具体地，第一方向可以包括平行于向上指向方向的分量，例如，当支撑元件布置在鞋底结构和/或鞋中时与地面相反的方向。附加地，或替代性地，第二方向可以包括平行于向下指向方向的分量，例如，当支撑元件布置在鞋底和/或鞋底结构中时指向地面的方向。第一方向和第二方向可以包含一角度。例如，第一方向和第二方向之间的角度可以是至少10°，优选至少20°，更优选至少30°，最优选至少40°。在一些实施例中，第一方向和第二方向之间的角度可以在40°至50°的范围内，优选在43°至47°之间的范围内。具体地，如果第一方向和第二方向之间的角度包含90°的角度，则y形几何形状可以基本上对应于t形几何形状。例如，脊部的第一部分可以从基部分岔，以从基部沿第一方向延伸。附加地，或替代性地，脊部的第二部分可以从基部分岔，以从基部沿第二方向延伸。通常，脊部的第一和第二部分可以如此布置，使得第一部分和第二部分形成一个开口和/或孔。例如，开口和/或孔可以位于第一和/或第二节段的外侧区域和/或边界区域。

23、在一些实施例中，从基部竖向延伸的脊部使得第一和/或第二节段的横截面包含c形几何形状可以包括，脊部如此从基部延伸，使得脊部包含曲率。例如，脊部可以如此从基部竖向延伸，使得c形几何形状的“c”的内侧至少部分地定义了第一节段和/或第二节段的边界。具体地，对于第一节段，脊部可以如此从基部竖向延伸，使得c形几何形状的“c”的开口指向支撑元件的近中侧。附加地，或替代性地，对于第二节段，脊部可以如此从基部竖向延伸，使得c形几何形状的“c”的开口指向支撑元件的体旁侧。

24、从基部竖向延伸的脊部使得第一和/或第二节段的横截面包含l形和/或t形和/或倒v形和/或y形和/或c形几何形状，允许适配第一和/或第二节段的刚度，从而适配鞋底结构的刚度。特别地，横截面的不同几何形状可能导致鞋底结构和/或鞋的不同可压缩性和不同刚度，例如弯曲刚度。因此，第一和/或第二节段的横截面的不同几何形状允许适配鞋的可压缩性和刚度，以完美匹配运动员的需求，例如匹配鞋的优选能量回馈和/或优选稳定性，从而最大化运动员的表现。

25、在一些实施例中，脊部的至少部分和基部可以形成一角度。例如，脊部的至少部分和基部可以形成如下角度：至少20°，优选至少30°，更优选至少40°，甚至更优选至少50°，最优选至少60°。附加地，或替代性地，脊部的至少部分和基部可以形成如下角度：至多140°，优选至多130°，更优选至多120°，甚至更优选至多110°，最优选至多100°。

26、例如，脊部的至少部分可以如此从基部竖向延伸，以与基部形成一角度。基部和脊部至少部分之间的角度可以基于第一节段和/或第二节段的横截面。具体地，当第一和/或第二节段的横截面包含l形和/或t形几何形状时，基部和脊部至少部分之间的角度可以包含基本上直角。例如，基本上直角可以包括如下范围内的角度：在60°至120°，优选70°至110°，更优选80°至100°。附加地，或替代性地，当第一和/或第二节段的横截面包含y形时，基部和脊部至少部分之间的角度可以在20°至60°的范围内，优选在30°至50°的范围内，最优选在40°至50°的范围内。在一些实施例中，基部和脊部至少部分之间的角度可以是45°。

27、通常，基部的宽度可以是至少1 mm，优选至少3 mm，更优选至少5 mm，甚至更优选至少7 mm，最优选至少9 mm。在一些实施例中，基部的宽度可以是至少11 mm，优选至少13mm。附加地，或替代性地，基部的宽度可以是至多30 mm，优选至多25 mm，更优选至多20 mm，甚至更优选至多15 mm，最优选至多10 mm。

28、例如，基部的宽度可以包括基部相对于第一和/或第二节段的次延伸方向的长度。通常，基部的宽度可以沿着第一和/或第二节段变化，例如，沿着第一和/或第二节段的主延伸方向变化。在一些实施例中，基部的宽度可以——从支撑元件的前足区域朝向支撑元件的中足和/或足跟区域——增加。换言之，基部在前足区域的宽度可以小于基部在中足和/或足跟区域的宽度。附加地，或替代性地，基部的宽度可以——沿着第一和/或第二节段——基本恒定。例如，基部的宽度可以——沿着第一和/或第二节段的主延伸方向——基本恒定。

29、通常，基部的厚度可以是至少0.1 mm，优选至少0.4 mm，更优选至少0.7 mm，甚至更优选至少1 mm，最优选至少1.3 mm。附加地，或替代性地，基部的厚度可以是至多30 mm，优选至多25 mm，更优选至多20 mm，甚至更优选至多15 mm，最优选至多10 mm。

30、基部的厚度可以包括基部的竖向延伸。例如，基部的竖向（vertical）延伸可以包括在——垂直（perpendicular）于主延伸方向和次延伸方向的——方向上的延伸。换言之，基部的厚度可以包括基部在如下方向上的延伸：脊部的至少部分在该方向上从基部延伸。通常，第一和/或第二节段的基部的厚度可以变化，例如，可以沿着第一和/或第二节段变化。在一些实施例中，第一节段的基部的厚度可以不同于第二节段的基部的厚度。例如，第一节段的基部可以包含第一厚度，而第二节段的基部可以包含第二厚度。

31、第一和/或第二节段的基部之厚度为至少0.1 mm且至多10 mm，允许提供足够量的支撑元件稳定性以及包含支撑元件的鞋的稳定性，同时避免损害鞋底结构的可压缩性。由此，包含所描述支撑元件的鞋底结构和/或鞋，最大化了鞋底结构和/或鞋的稳定性以及鞋底结构和/或鞋的能量回馈，从而优化了穿着该鞋的运动员的表现。

32、通常，支撑元件可以包含曲率，使得第一节段在支撑元件的——适于容纳前足的——区域形成凹陷。附加地，或替代性地，支撑元件可以包含曲率，使得第二节段在支撑元件的——适于容纳前足的——区域形成凹陷。

33、例如，第一节段和/或第二节段可以是弯曲的和/或弯折的，使得第一和/或第二节段——在支撑元件的适于容纳前足的区域——形成凹陷。具体地，第一节段和/或第二节段可以——在支撑元件的适于容纳前足的区域——是弯曲的和/或弯折的。在支撑元件的适于容纳前足的区域形成凹陷可以包括，第一和/或第二节段在该区域的第一部分向下弯曲，在该区域的第二部分向上弯曲。通常，第一节段的凹陷可以不同于第二节段的凹陷。例如，第一节段的第一凹陷可以包括第一深度和/或第一长度。附加地，或替代性地，第二节段的第二凹陷可以包括第二深度和/或第二长度。在一些实施例中，第一凹陷和第二凹陷可以基本相符。

34、包含曲率的支撑元件，使得第一节段和/或第二节段在适于容纳前足的区域形成凹陷，允许将支撑元件的几何形状适配于（人）足的几何形状。将支撑元件的几何形状适配于（人）足的几何形状，提高了包含支撑元件的鞋的穿着舒适度，从而最大化运动员的表现。

35、在一些实施例中，脊部的高度可以是至少5 mm，优选至少8 mm，更优选至少10 mm，甚至更优选至少12 mm，最优选至少15 mm。附加地，或替代性地，脊部的高度可以是至多50mm，优选至多45 mm，更优选至多40 mm，甚至更优选至多35 mm，最优选至多30 mm。

36、脊部的高度可以包括脊部在竖向方向上的延伸，例如，脊部的高度可以包括脊部的从基部竖向延伸的量化。通常，脊部的高度可能不同于脊部的长度。例如，当基部和脊部的至少部分形成角度，例如小于90°的角度时，脊部的高度可不同于脊部的长度。通常，脊部的高度可以沿着第一和/或第二节段变化，例如，脊部的高度可以沿着主延伸方向变化，例如，脊部的高度可以包括梯度。例如，脊部的高度可以包括沿着支撑元件长度的梯度。具体地，脊部的高度可以朝向支撑元件的足跟区域减小。例如，脊部可以包括在支撑元件中足区域的第一高度和在支撑元件足跟区域的第二高度。第一高度可以大于第二高度。在一些实施例中，脊部的高度——在接近鞋底元件的足跟区域时——可以逐渐消失。在一些实施例中，脊部的高度在接近足跟区域时可以减小到零。通常，第一节段的脊部可以包含第一高度，第二节段的脊部可以包含第二高度。

37、脊部的高度是至少5 mm且至多50 mm，允许——当支撑元件布置在鞋底结构中时——提供足够的鞋底结构稳定性。特别地，脊部高度是至少5 mm确保脊部包含足够的压缩刚性材料，以改变鞋底结构和/或鞋的（弯曲）刚度。同时，脊部高度是至多50 mm确保在不改变鞋底结构的压缩刚度和/或鞋底结构的能量回馈的情况下，能够改变弯曲刚度。

38、通常，第一和/或第二节段和/或脊部和/或基部的比例可以基于支撑元件的整体尺寸。具体地，该比例可以包括高度和/或宽度和/或厚度。例如，较大的支撑元件可以包含较大的第一节段和/或第二节段和/或增加的脊部高度和/或增加的基部宽度和/或增加的基部厚度。

39、通常，脊部可以至少部分地形成支撑元件的近中边界表面。附加地，或替代性地，脊部可以至少部分地形成支撑元件的体旁边界表面。

40、例如，第一节段的脊部可以至少部分地形成支撑元件的近中边界。附加地，或替代性地，第二节段的脊部可以至少部分地形成支撑元件的体旁边界。

41、具体地，脊部可以从基部竖向延伸，使得脊部位于基部的外侧和/或边界区域。例如，脊部可以从第一和/或第二节段基部的近中外侧区域和/或体旁外侧区域和/或边界区域竖向延伸。换言之，脊部可以如此从基部竖向延伸，使得脊部基本上不位于基部上，而是在基部旁边。

42、形成支撑元件的体旁和/或近中边界表面的至少一部分的脊部，允许在需要的地方（即鞋底结构和/或鞋的外侧近中和/或体旁边界处）提供鞋底结构的稳定性。具体地，形成支撑元件的体旁和/或近中边界表面的至少一部分可以包括，脊部的竖向延伸（仅）位于鞋底结构的外侧近中和/或体旁边界处，鞋底结构的可压缩性——特别是在足下区域——不受支撑元件的损害。因此，脊部（其形成支撑元件的体旁和/或近中边界表面的至少一部分）最大化了鞋底结构和/或鞋的能量回馈，同时提供鞋底结构和/或鞋的边界区域的稳定性，从而最大化穿着该鞋的运动员的表现。

43、通常，第一节段和第二节段可以在足跟部分连接，使得支撑元件的几何形状包含u形。

44、在足跟部分连接使得支撑元件的几何形状包含u形可以包括，与近中侧相关联的第一节段朝向体旁侧弯曲，例如，在支撑元件的足跟和/或后足区域朝向体旁侧弯曲。例如，第一节段可以如此朝向体旁侧弯曲，以与第二节段连接。附加地，或替代性地，在足跟部分连接使得支撑元件的几何形状包含u形可以包括，与体旁侧相关联的第二节段朝向近中侧弯曲，例如，在支撑元件的足跟和/或后足区域朝向近中侧弯曲。例如，第二节段可以如此朝向近中侧弯曲，以与第一节段连接。通常，u形可以包括，第一节段和第二节段被连续的间隔分开，例如，第一节段和节段部分地限定了两者之间的空间。在一些实施例中，支撑元件的u形可以指边界元件的外部形状，例如，（仅）支撑元件的外部边界可以包含u形。例如，支撑元件可以包括至少一个——从第一节段延伸到第二节段的——加强元件。在这种情况下，支撑元件的几何形状可能不（直接）包含u形，因为第一节段和第二节段没有被一个连续间隔分开。然而，支撑元件外部边界的几何形状可以仍然包含u形。

45、支撑元件（其中第一节段和第二节段在足跟部分连接）使得支撑元件的几何形状包含u形，允许将支撑元件的几何形状适配于（人）足的几何形状。将支撑元件的几何形状适配于（人）足的几何形状，改善了弯曲刚度的提供，而不改变鞋底结构的压缩刚度。此外，支撑元件的u形几何形状简化并促进了鞋底结构和/或鞋的生产，因为支撑元件可以更容易地结合到鞋底结构和/或鞋中。

46、在一些实施例中，支撑元件可以——在适于容纳后足和/或足跟的区域——包括至少一个孔。

47、例如，后足和/或足跟区域的至少一个孔可以位于第一节段和第二节段之间。至少一个孔可以在第一节段和第二节段之间延伸。具体地，孔可以至少部分地由第一节段和第二节段限定。特别地，孔可以至少部分地由第一和/或第二节段的一部分限定，其中第一和/或第二节段朝向体旁和/或近中部分弯曲以形成支撑元件的u形。此外，孔可以由至少一个加强元件限定。例如，至少一个加强元件可以从第一节段朝向第二节段延伸。至少一个加强元件可以位于支撑元件的足跟和/或后足区域。具体地，至少一个加强元件可以如此从第一节段延伸到第二节段，以连接第一节段和第二节段。在一些实施例中，至少一个加强元件可以在如下方向上延伸，该方向平行于第一和/或第二节段的次延伸方向的。换言之，至少一个加强元件可以连接——彼此相对的——第一节段的一部分与第二节段的一部分。至少一个孔可以包含曲率。例如，至少一个孔可以包含椭圆形和/或圆形几何形状。

48、在适于容纳后足和/或足跟的区域包含至少一个孔的支撑元件，减轻了支撑元件的重量，从而减轻了包含鞋底元件的鞋底结构和/或鞋的重量。减轻鞋底结构和/或鞋的重量，最小化了运动员将鞋从地面抬起所需的能量，从而优化了运动员的表现。此外，至少部分地由至少一个加强元件形成的孔，允许增加支撑元件和/或包含该支撑元件的鞋底结构的稳定性。特别地，位于支撑元件后足和/或足跟区域的加强元件，增加了支撑元件和/或鞋底结构在后足和/或足跟区域的稳定性。

49、通常，支撑元件可以包含热塑性塑料。附加地，或替代性地，支撑元件可以包含纤维增强热塑性塑料。附加地，或替代性地，支撑元件可以包含聚酰胺。附加地，或替代性地，支撑元件可以包含连续纤维复合材料。附加地，或替代性地，支撑元件可以包含碳纤维。附加地，或替代性地，支撑元件可以包含玻璃纤维。附加地，或替代性地，支撑元件可以包含合成纤维，例如芳族聚酰胺纤维或芳纶纤维。附加地，或替代性地，支撑元件可以包含对位芳纶纤维。例如，支撑元件可以包含kevlar。

50、例如，支撑元件的至少一部分可以基于双注射（dual injection）工艺制造。例如，整个支撑元件可以基于双注射工艺制造。具体地，支撑元件的不同部分可以包含不同的材料。例如，支撑元件的第一部分可以包含第一材料和/或第一组多种材料，而支撑元件的第二部分可以包含第二材料和/或第二组多种材料。通常，第一材料和/或第一组多种材料可以配置为使得第一部分包含第一特性，例如第一刚度。附加地，或替代性地，第二材料和/或第二组多种材料可以配置为使得第二部分包含第二特性，例如第二刚度。换言之，支撑元件的不同部分可以包含不同的（材料）特性。

51、通常，支撑元件的长度可以配置为使得，当布置在鞋底结构中时，支撑元件的至少一部分延伸超出鞋底结构的足跟端。附加地，或替代性地，支撑元件的尺寸可以配置为使得，当布置在鞋底结构中时，支撑元件的至少一部分延伸超出鞋底结构的足跟端。具体地，当布置在鞋底结构中时延伸超出鞋底结构的足跟端可以包括，支撑元件的至少一部分暴露到鞋底结构的足跟区域之外。

52、例如，延伸超出鞋底结构足跟端的支撑元件的至少一部分，可以——在基本上平行于支撑元件和/或鞋底结构的延伸方向的方向上——延伸超出足跟端。具体地，延伸超出足跟端的支撑元件的至少一部分可以包括支撑元件的一个偏离量，例如，支撑元件（其形成u形）的弯曲部分的延伸。延伸超出鞋底结构的足跟端可以包括，支撑元件的一部分，例如支撑元件的偏离量，至少部分地暴露到鞋底结构的足跟端之外。换言之，当支撑元件布置在鞋底结构和/或鞋中时，支撑元件的至少一部分在鞋底结构和/或鞋的足跟区域可以是可见的。

53、配置为使支撑元件的至少一部分延伸超出鞋底结构足跟端的支撑元件，允许在模具中保持和/或夹持该支撑元件。例如，支撑元件可以保持和/或夹持在模具中，并且鞋底结构，例如鞋底结构的泡沫材料，可以被注入该模具中。此外，脊部和/或基部也可以用于在模具内定位和/或夹持支撑元件。因此，配置为使支撑元件的至少一部分延伸超出鞋底结构足跟端的支撑元件，使得能够模内组装包含该支撑元件的鞋底结构，例如，鞋底结构可以是一件式的。模内组装包含该支撑元件的鞋底结构，使得组装鞋底结构的不同部分（例如多个泡沫层）以及将这些不同部分胶合在一起成为不必要。由此，可以提高鞋底结构的品质并简化生产过程。

54、例如，支撑元件的延伸超出足跟端的至少一部分可以配置为延伸超出足跟端至少2 mm，优选至少4 mm，更优选至少6 mm，甚至更优选至少8 mm，最优选至少10 mm。附加地，或替代性地，支撑元件的延伸超出足跟端的至少一部分可以配置为延伸超出足跟端至多60mm，优选至多55 mm，更优选至多50 mm，甚至更优选至多45 mm，最优选至多40 mm。

55、配置为使支撑元件的至少一部分超出足跟端延伸至少2 mm且至多60 mm的支撑元件，保证了支撑元件可以在模具内正确固定和/或夹持。在模具内正确固定和/或夹持支撑元件，确保在将泡沫注入模具期间，支撑元件不会移动。

56、第二方面涉及一种配置为布置在鞋中的中底，该中底包含上文描述的支撑元件。具体地，鞋可以包括运动鞋。

57、通常，支撑元件的脊部的至少一部分可以形成中底的体旁边界表面的至少一部分。附加地，或替代性地，支撑元件的脊部的至少一部分可以形成中底的近中边界表面的至少一部分。附加地，或替代性地，第一和/或第二节段脊部的至少一部分可以布置在中底内，例如，脊部的至少一部分可能不会暴露在中底的近中和/或体旁边界表面处。换言之，第一节段和/或第二节段脊部的至少一部分可以被中底包围，例如，被中底的材料包围。具体地，脊部的一个极值点，例如脊部的最高点，可以布置在中底内。在一些实施例中，基本上整个脊部可以布置在中底内。将基本上整个脊部布置在中底内可以包括，脊部的至少60%，优选至少70%，更优选至少80%，甚至更优选至少90%，最优选至少95%布置在中底内。

58、例如，第一节段脊部的至少一部分可以形成中底近中边界表面的至少一部分。附加地，或替代性地，第二节段脊部的至少一部分可以形成中底体旁边界表面的至少一部分。换言之，第一节段和/或第二节段可以位于中底的近中和/或体旁外部和/或边界区域。具体地，中底的边界表面可以包括中底的最外表面，例如中底的可见表面。通常，第一节段基部的至少一部分和/或第二节段基部的至少一部分可以基本上包含在中底内，例如，第一节段基部的至少一部分和/或第二节段基部的至少一部分可以是不可见的（与脊部的至少部分相反）。此外，第一节段和/或第二节段基部的一部分在中底的足跟区域可能是可见的。具体地，支撑元件的配置为延伸超出中底足跟区域的至少一部分可能是可见的，例如，不包含在中底内。

59、中底（其中中底的近中和/或体旁边界表面的至少一部分由脊部的至少一部分形成）允许将脊部定位在中底的最外侧近中和/或体旁区域。位于中底最外侧近中和/或体旁区域的脊部，确保中底的边缘（例如边界区域）被支撑元件所稳定，同时避免支撑元件的一部分位于足下区域下方。因此，可以在不损害中底（例如中底泡沫）可压缩性的情况下，实现中底的最佳稳定化。

60、通常，中底可以包含缓冲元件。换言之，中底可以包含支撑元件和缓冲元件。

61、在一些实施例中，中底可以包含上层部分和下层部分。具体地，中底可以包含上层部分和下层部分，使得支撑元件的至少一部分位于中底的上层部分和下层部分之间。例如，上层部分和下层部分可以通过胶合附接。

62、例如，中底的上层部分和下层部分可以指中底的各部分相对于支撑元件的方位。具体地，当支撑元件包含在中底中时，中底的上层部分可以基本上位于支撑元件上方，而下层部分可以基本上位于支撑元件下方。例如，中底的上层部分和下层部分可以包围支撑元件基部的一部分。特别地，中底的上层部分和下层部分可以包围基部的——位于适于容纳前足的区域中的——一部分。附加地，或替代性地，中底的上层部分和下层部分可以包围基部的——位于适于容纳中足的区域中的——一部分。通常，支撑元件基部的至少一部分可以在中底的足跟区域暴露。

63、在一些实施例中，中底的下层部分在足跟区域可以延伸超出中底的上层部分，且支撑元件基部的至少一部分可以在足跟区域延伸超出中底的上层部分，搁置在中底的下层部分上，并其在上侧暴露。

64、在一些实施例中，中底的上层部分和下层部分可以包围支撑元件基部的至少一部分。例如，中底的上层部分和下层部分可以包围支撑元件的基本上整个基部。

65、附加地，或替代性地，中底可以包含一件式中底。

66、例如，一件式中底可以包含不由至少两层（例如上层部分和下层部分）形成的中底。换言之，一件式中底可以包含一个连接的和/或连续的中底。一件式中底可以包含支撑元件。换言之，一件式中底可以包含支撑元件，使得中底连续地包围该支撑元件。

67、具体地，一件式中底可以通过模内组装工艺制造。例如，一件式中底可以通过模内组装工艺制造，使得一件式中底包含支撑元件的至少一部分。特别地，通过模内组装工艺制造一件式中底可以包括：将支撑元件放置在模具内。

68、例如，通过模内组装工艺制造一件式中底可以包括：将支撑元件固定和/或夹持在模具中。具体地，将支撑元件固定和/或夹持在模具中可以包括：将支撑元件的——配置为延伸超出中底足跟端的——至少一部分固定和/或夹持在模具中。此外，将支撑元件固定和/或夹持在模具中可以包括：基于支撑元件的脊部，在模具中定位支撑元件。附加地，或替代性地，支撑元件可以包括至少一个翼片和/或至少一个凸缘或销或夹子，用于将支撑元件固定和/或夹持在模具中。通常，通过模内组装工艺制造一件式中底可以包括：将材料——例如中底的材料——注入模具中。具体地，当支撑元件布置在模具中时，例如固定在和/或夹持在模具中时，可以将材料注入模具。

69、通常，中底可以包含泡沫。例如，中底可以包含颗粒泡沫。

70、例如，包含泡沫（特别是颗粒泡沫）的中底，可以基于模内组装工艺制造。例如，泡沫材料，特别是颗粒泡沫，可以被注入模具。包含泡沫（特别是颗粒泡沫）的中底，最大化了中底的可压缩性。最大化中底的可压缩性，最大化了中底和/或包含中底的鞋的能量回馈。最大化鞋的能量回馈，优化了穿着该鞋的运动员的表现。

71、第三方面涉及一种鞋，该鞋包含上文描述的中底。例如，鞋可以包括运动鞋。
