耳饰和耳饰组件的制作方法

本申请涉及一种耳饰和一种耳饰组件。

背景技术：

1、市面上的耳饰按照佩戴方式划分主要分为需耳洞款和无耳洞款。其中，需耳洞款包括但不限于耳钉、耳圈、耳钩式、耳线等。市面上有众多的需耳洞款耳饰，但其实很多客户是没有耳洞的。基于我们的调查，我们发现，存在许多由于客观原因或主观原因而不具有耳洞的用户。为了为这样的用户提供耳部饰品，市面上存在多样化的无耳洞耳饰，如弹簧片耳夹、螺旋耳夹、弹簧片螺旋耳夹、基于金属丝的捏夹式耳夹、基于阻尼轴的捏式耳夹、弹簧耳圈耳夹、树脂软耳夹、磁吸耳饰、黏贴式耳饰、耳挂、基于弹簧片的耳骨夹、基于阻尼轴的耳骨夹、可调或不可调的一体式耳骨夹等等。

2、当下存在以无耳洞耳饰模拟需耳洞耳饰的需求。然而，保持在耳垂部的耳夹为了确保其佩戴稳定性，可能对耳垂部造成较大压力，佩戴舒适性不佳。而耳挂和耳骨夹由于其大多佩戴于耳廓处，则无法良好地模拟需耳洞耳饰的佩戴效果。

3、此外，用户和市场也追求更新颖的、独特的耳饰佩戴效果和体验。

4、因此，亟需一种能够至少部分地应对以上问题的耳饰产品。

技术实现思路

1、本申请的任务在于，提供一种耳饰和一种耳饰组件，其能够克服现有技术中的至少一个缺陷。

2、所述任务通过一种按照本申请的耳饰和一种按照本申请的耳饰组件来解决。

3、本申请的第一方面涉及一种耳饰，其中，所述耳饰包括：装饰件；以及用于承载所述装饰件的耳骨夹，所述耳骨夹构造成用于将所述耳饰保持于用户耳部，使得所述装饰件位于所述用户耳部的耳垂的区域中，并且所述装饰件能相对于耳骨夹围绕至少一个枢转轴线枢转。

4、按照本申请的一种实施方式，所述耳饰构造成，使得所述装饰件能相对于耳骨夹围绕第一枢转轴线在至少90°的范围内转动。

5、按照本申请的一种实施方式，所述装饰件能相对于耳骨夹围绕第二枢转轴线在大于或等于5°并且小于或等于30°的范围内转动，所述第二枢转轴线垂直于所述第一枢转轴线。

6、按照本申请的一种实施方式，所述装饰件能相对于耳骨夹围绕第三枢转轴线在大于或等于5°并且小于或等于30°的范围内转动，所述第三枢转轴线垂直于所述第一枢转轴线和所述第二枢转轴线。

7、按照本申请的一种实施方式，所述耳饰包括连接组件，所述连接组件构造成用于将所述装饰件与所述耳骨夹彼此连接，所述连接组件包括连接件，其中：在所述连接件与所述耳骨夹之间形成球形关节配合结构，和/或在所述连接件与所述装饰件之间形成球形关节配合结构。

8、按照本申请的一种实施方式，所述连接件构造成一端带有球头部的连接柱，并且所述耳骨夹包括与所述球头部配合的关节窝，所述球头部至少部分地容纳在所述关节窝中。

9、按照本申请的一种实施方式，所述连接柱包括在轴向上贯通所述连接柱的通孔，所述连接柱的球头部由围绕所述通孔的多个瓣部组成，所述连接组件还包括紧固销，所述紧固销设置在所述通孔中并将所述多个瓣部压离彼此，以将球头部保持在关节窝中。

10、按照本申请的一种实施方式，所述耳骨夹包括球头部，并且所述连接件构造成套筒，所述套筒的一端形成与所述球头部配合的关节窝，所述球头部至少部分地容纳在所述关节窝中。

11、按照本申请的一种实施方式，所述套筒的周壁包括在轴向上延伸的开口，所述连接组件包括套环，所述套环套装在所述套筒外并压缩所述开口，以将球头部保持在关节窝中。

12、按照本申请的一种实施方式，所述耳骨夹包括球头部，所述连接件具有v形的形状并具有朝向一端延伸的两个支腿，所述两个支腿的末端区域共同组成与所述球头部配合的关节窝，所述球头部至少部分地容纳在所述关节窝中。

13、按照本申请的一种实施方式，所述连接组件包括套环，所述套环套装在连接件的两个支腿外并将所述两个支腿压向彼此，以将球头部保持在关节窝中。

14、按照本申请的一种实施方式，所述连接件的另一端构造有用于与装饰件连接的固定部。

15、按照本申请的一种实施方式，所述固定部构造成至少一个卡爪，所述装饰件包括用于与所述卡爪配合的锁定凹部。

16、按照本申请的一种实施方式，所述固定部构造成第一磁吸部，并且所述装饰件包括用于与所述第一磁吸部可拆卸地连接的第二磁吸部。

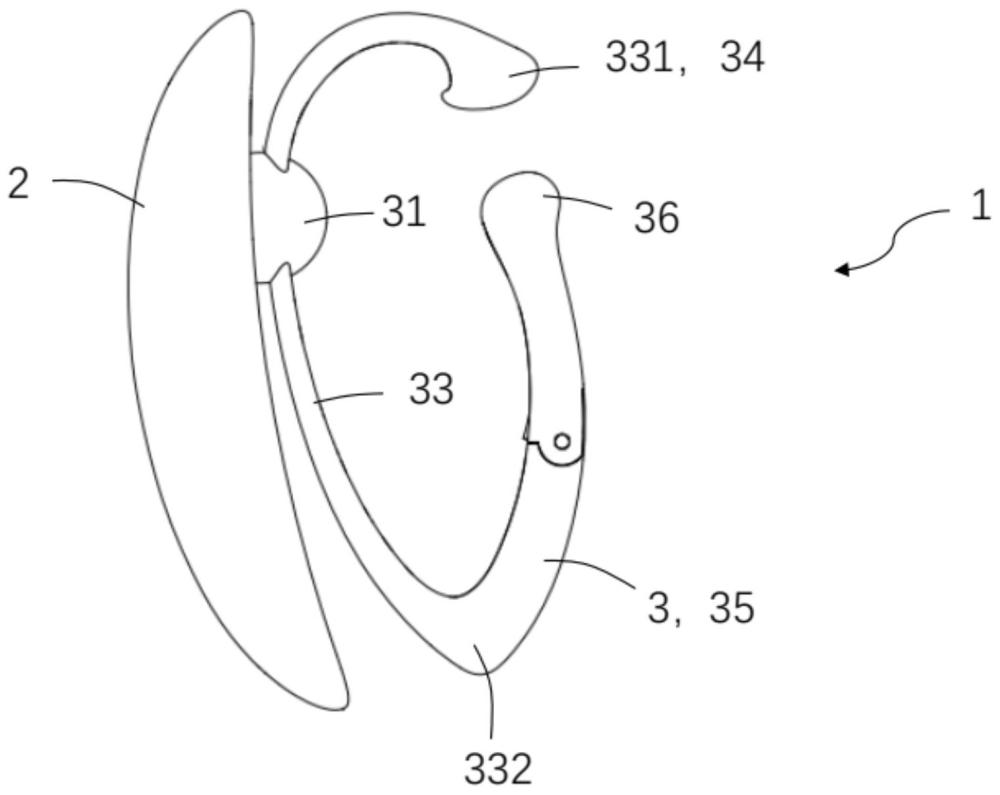

17、按照本申请的一种实施方式，所述耳骨夹具有第一区段，所述装饰件位于所述第一区段上，所述第一区段的第一末端构造有钩部，所述钩部构造成用于设置在用户耳部的屏间切迹处。

18、按照本申请的一种实施方式，所述耳骨夹具有衔接于第一区段的第二末端的第二区段，所述第二区段相对于所述第一区段弯曲并朝向所述第一区段的第一末端延伸，所述第二区段的末端构造有抵靠部，所述抵靠部构造成用于从后方抵靠于用户耳部。

19、按照本申请的一种实施方式，所述第二区段的具有所述抵靠部的部段构造成可动部，所述可动部能相对于耳骨夹的其他部段在打开位置和闭合位置之间运动，在打开位置中在抵靠部与钩部之间的距离大于在闭合位置中在抵靠部与钩部之间的距离。

20、按照本申请的一种实施方式，在抵靠部与钩部之间的距离是可调整的。

21、按照本申请的一种实施方式，所述装饰件与所述耳骨夹的连接部位于所述第一区段的上三分之一处。

22、按照本申请的一种实施方式，所述连接件包括两个、三个或四个卡爪。

23、按照本申请的一种实施方式，所述连接件包括两个、三个或四个瓣部。

24、按照本申请的一种实施方式，所述固定部构造成用于与装饰件粘接和/或焊接。

25、本申请的第二方面涉及一种耳饰组件，所述耳饰组件包括耳饰和多个装饰件，所述耳饰的装饰件是可拆卸的。

26、要注意的是，针对一个实施例描述的本申请的各方面可以被包含到其它不同的实施例中，尽管没有针对所述其它不同的实施例进行具体描述。换言之，可以以任何方式和/或组合来组合所有实施例和/或组合任意实施例的特征，只要它们不相互矛盾即可。

1.一种耳饰，其特征在于，所述耳饰包括：

2.根据权利要求1所述的耳饰，其特征在于，所述耳饰构造成，使得所述装饰件能相对于耳骨夹围绕第一枢转轴线在至少90°的范围内转动。

3.根据权利要求2所述的耳饰，其特征在于，所述装饰件能相对于耳骨夹围绕第二枢转轴线在大于或等于5°并且小于或等于30°的范围内转动，所述第二枢转轴线垂直于所述第一枢转轴线。

4.根据权利要求3所述的耳饰，其特征在于，所述装饰件能相对于耳骨夹围绕第三枢转轴线在大于或等于5°并且小于或等于30°的范围内转动，所述第三枢转轴线垂直于所述第一枢转轴线和所述第二枢转轴线。

5.根据权利要求1所述的耳饰，其特征在于，所述连接件构造成一端带有球头部的连接柱，并且所述耳骨夹包括与所述球头部配合的关节窝，所述球头部至少部分地容纳在所述关节窝中。

6.根据权利要求5所述的耳饰，其特征在于，所述连接柱包括在轴向上贯通所述连接柱的通孔，所述连接柱的球头部由围绕所述通孔的多个瓣部组成，所述连接组件还包括紧固销，所述紧固销设置在所述通孔中并将所述多个瓣部压离彼此，以将球头部保持在关节窝中。

7.根据权利要求1所述的耳饰，其特征在于，所述耳骨夹包括球头部，并且所述连接件构造成套筒，所述套筒的一端形成与所述球头部配合的关节窝，所述球头部至少部分地容纳在所述关节窝中。

8.根据权利要求7所述的耳饰，其特征在于，所述套筒的周壁包括在轴向上延伸的开口，所述连接组件包括套环，所述套环套装在所述套筒外并压缩所述开口，以将球头部保持在关节窝中。

9.根据权利要求1所述的耳饰，其特征在于，所述耳骨夹包括球头部，所述连接件具有v形的形状并具有朝向一端延伸的两个支腿，所述两个支腿的末端区域共同组成与所述球头部配合的关节窝，所述球头部至少部分地容纳在所述关节窝中。

10.根据权利要求9所述的耳饰，其特征在于，所述连接组件包括套环，所述套环套装在连接件的两个支腿外并将所述两个支腿压向彼此，以将球头部保持在关节窝中。

11.根据权利要求5至10中任一项所述的耳饰，其特征在于，所述连接件的另一端构造有用于与装饰件连接的固定部。

12.根据权利要求11所述的耳饰，其特征在于，所述固定部构造成至少一个卡爪，所述装饰件包括用于与所述卡爪配合的锁定凹部。

13.根据权利要求11所述的耳饰，其特征在于，所述固定部构造成第一磁吸部，并且所述装饰件包括用于与所述第一磁吸部可拆卸地连接的第二磁吸部。

14.根据权利要求1至4中任一项所述的耳饰，其特征在于，所述耳骨夹具有第一区段，所述装饰件位于所述第一区段上，所述第一区段的第一末端构造有钩部，所述钩部构造成用于设置在用户耳部的屏间切迹处。

15.根据权利要求14所述的耳饰，其特征在于，所述耳骨夹具有衔接于第一区段的第二末端的第二区段，所述第二区段相对于所述第一区段弯曲并朝向所述第一区段的第一末端延伸，所述第二区段的末端构造有抵靠部，所述抵靠部构造成用于从后方抵靠于用户耳部。

16.根据权利要求15所述的耳饰，其特征在于，所述第二区段的具有所述抵靠部的部段构造成可动部，所述可动部能相对于耳骨夹的其他部段在打开位置和闭合位置之间运动，在打开位置中在抵靠部与钩部之间的距离大于在闭合位置中在抵靠部与钩部之间的距离。

17.根据权利要求15或16所述的耳饰，其特征在于，在抵靠部与钩部之间的距离是可调整的。

18.根据权利要求14所述的耳饰，其特征在于，所述装饰件与所述耳骨夹的连接部位于所述第一区段的上三分之一处。

19.根据权利要求12所述的耳饰，其特征在于，所述连接件包括两个、三个或四个卡爪。

20.根据权利要求6所述的耳饰，其特征在于，所述连接件包括两个、三个或四个瓣部。

21.根据权利要求11所述的耳饰，其特征在于，所述固定部构造成用于与装饰件粘接和/或焊接。

22.一种耳饰组件，其特征在于，所述耳饰组件包括根据权利要求13所述的耳饰和多个装饰件。
