一种风筒支架及行李箱的制作方法

本技术涉及行李箱配件领域，更具体地，涉及一种风筒支架及行李箱。

背景技术：

1、随着人们生活品质的显著提升以及出行频率的日益增加，行李箱作为日常出行中不可或缺的重要工具，其功能多样性和使用便捷性逐渐成为消费者在选购时关注的焦点。在旅行、商务出行等多样化的场景中，用户常常会面临各种实际的问题，其中衣物潮湿以及需要快速干燥衣物的情况尤为突出。在长途旅行中，衣物可能会因为天气变化、意外淋雨等原因而潮湿；在商务出行中，为了保持整洁得体的形象，用户也希望能够在短时间内干燥衣物。然而，传统行李箱的功能极为单一，仅仅能够满足基本的存储和携带物品的需求，无法提供诸如衣物烘干等附加功能，这使得用户在遇到上述问题时往往感到束手无策。

2、为了解决这一问题，行业内部分现有技术开始尝试将行李箱上开设孔洞，将吹风筒用于孔洞吹干行李箱内部衣物，实现衣物的快速干燥，为用户带来更多的便利。然而，从实际应用和技术发展的角度来看，当前相关技术方案仍存在诸多显著的缺陷。

3、例如中国实用新型，公告号cn222109484u所示，首先，在结构稳定性方面，部分现有技术方案中的风筒支架缺乏稳定可靠的支撑结构。由于支撑结构的不完善，吹风筒在行李箱上的安装不够牢固，容易在使用过程中发生晃动或松动。这种不稳定的情况不仅会影响用户的使用体验，使用户在使用风筒时感到不安和不便，而且还会对设备造成潜在的损害，缩短设备的使用寿命。例如，在吹风筒在吹风过程中，由于吹风筒的风力作用以及轻微的晃动会使得吹风筒与行李箱上的孔洞脱离，用户需实时握持吹风筒，造成使用上的不便。

4、其次，空间利用率低是现有技术方案中的另一个突出问题。将风筒支架的锥形套筒内置于行李箱内部，并且从宽到窄向内延展，占用了行李箱宝贵的内部储物空间。对于用户来说，行李箱的储物空间是极为重要的，有限的储物空间被风筒支架占用后，用户能够存放的物品数量就会减少，这无疑降低了行李箱的实用性。特别是在长途旅行或需要携带大量物品的情况下，这种空间占用会给用户带来极大的不便。

5、再者，使用不便也是现有技术方案中不可忽视的问题。由于衣物的薄厚不一导致烘干时间不同，在使用过程中，用户需要不断调整衣物的位置以适应吹风筒的使用，这无疑增加了用户的使用难度和时间成本。

6、另外，现有技术的风筒支架结构适应性较差，难以适配不同尺寸和形状的风筒。市场上吹风筒的种类繁多，尺寸和形状各不相同，而现有的风筒支架往往只能适配特定尺寸和形状的风筒。这就导致用户在更换风筒或使用不同品牌的风筒时，可能会遇到无法安装或安装不牢固的问题，进一步限制了其应用范围。

技术实现思路

1、本实用新型旨在克服上述现有技术中的结构稳定性不足、空间利用率低以及使用不便的问题。

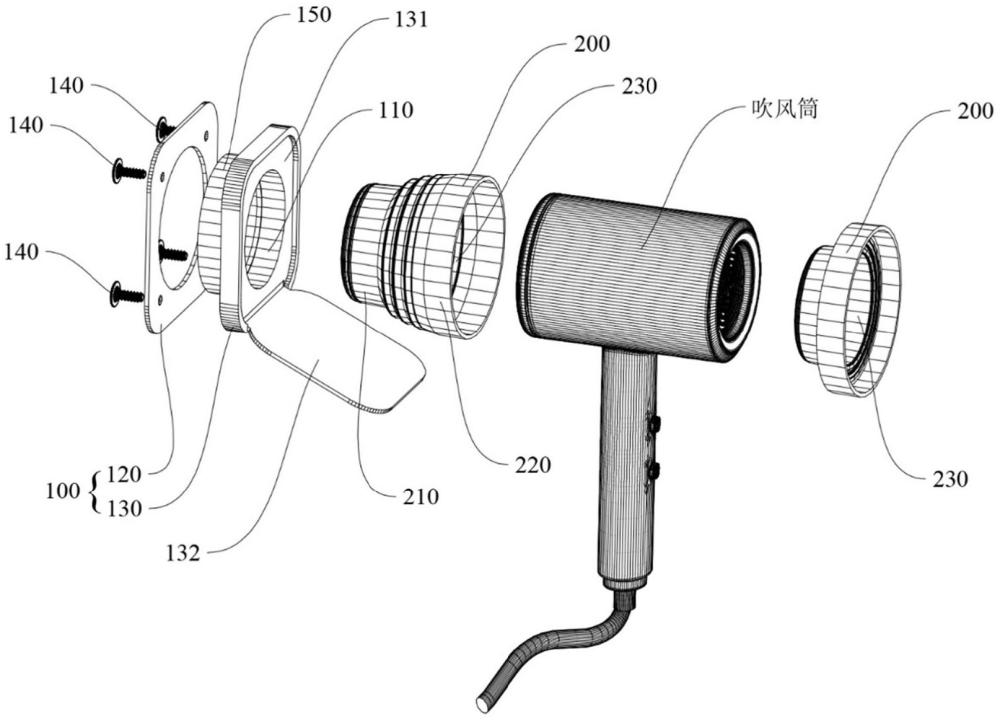

2、本实用新型采取的技术方案是，提供一种风筒支架，包括基座和锥形套筒，基座中部开设一进风孔，锥形套筒中间为贯通的风道，其具有一个窄端和一宽端，窄端与基座相连接，使风道连通进风孔。

3、本方案通过设计了基座作为支撑框架，提供一定的稳定和支撑作用，使得吹风筒能够稳固地安装在行李箱上，同时基座作为风筒支架与行李箱之间的连接点，确保了吹风筒不会在使用过程中松动或脱落，保障了使用的安全性与可靠性。

4、基座中部开设的进风孔作为空气进入风道的通道，确保空气能够顺畅地流入风道，为烘干衣物提供了必要的空气流动。同时，锥形套筒的锥形设计引导并集中从进风孔进入的空气，形成一股稳定的气流，通过其从宽端引导至窄端，增加了空气流动的速度和力度，提高了烘干效率。锥形套筒宽端作为空气流出风道的起点，窄端作为空气流出风道的终点，将集中后的空气流导向需要烘干的衣物，使得空气能够以更快的速度在行李箱内流动，显著提高了烘干效果。此外，锥形套筒采用可拆卸设计，能够根据需要轻松安装或拆卸，便于携带和存储，增加了使用的灵活性。

5、进一步，锥形套筒设计为可伸缩结构，在不使用风筒支架时，可将锥形套筒收缩至最短状态，显著减小了锥形套筒所占用的空间，使得锥形套筒便于携带和存储，无论是放置在行李箱内还是背包中，都不会占据过多空间，方便用户出行。

6、进一步，锥形套筒可设计为台阶式伸缩结构，在具备可伸缩功能的同时，台阶式结构还提供了多级支撑，使套筒与基座的连接稳固，在吹风筒工作过程中，这种多级支撑结构能够有效分散风力产生的压力，减少套筒的晃动和变形，确保吹风筒在运行中能够稳定地连接在风筒支架上，提高了使用的可靠性。而多级相互嵌套的环形结构，环形结构从窄端向宽端尺寸逐级增加，使得风筒支架能够根据不同吹风筒出风口的规格进行适应性调整及嵌套固定，提高了风筒支架对各类吹风筒的兼容性。

7、进一步，多级环形结构包括窄端支撑环、宽端支撑环以及连接在窄端支撑环和宽端支撑环之间的多级过渡支撑环，窄端支撑环内嵌于基座的进风孔中，为锥形套筒与基座的连接提供精准定位的同时也使得锥形套筒牢固安装在基座上。再者，还能使气流能够顺畅地从进风孔进入行李箱，减少气流在连接处的损耗和阻力，提高风道的通风效率，保证热风能够稳定、高效地输送至行李箱内部。

8、进一步，将多级过渡支撑环的厚度设计小于窄端支撑环和宽端支撑环的厚度，且采用为柔性材料，二者结合让过渡支撑环具有支撑力小于窄端支撑环和宽端支撑环的柔性结构特质，使得窄端支撑环和宽端支撑环之间可以具有相对偏移的自由度，在吹风筒工作时，热风通过进风孔进入风道，用户可以通过窄端支撑环和宽端支撑环的相对偏移，调整风道的朝向，使热风能够更加顺畅地吹向需要烘干的衣物，提高烘干效果。同时，热风产生的压力和行李箱移动时的外力，会对锥形套筒造成一定的应力。窄端支撑环和宽端支撑环之间的相对偏移自由度可以使应力在锥形套筒上得到更好的分散，避免应力集中在某一部位，从而减少锥形套筒的变形和损坏风险，提高风筒支架的结构稳定性和可靠性。

9、进一步，基座包括内支架、外支架和紧固件，内支架和外支架夹持配合安装在行李箱上，紧固件将内支架和外支架牢固地连接在一起形成一个稳固的基座结构，能够承受风筒工作过程中产生的振动和外力，确保内支架和外支架之间不会发生松动或分离，保证风筒支架的整体稳定性。

10、进一步，内支架或外支架在对应进风孔的位置设有进风孔侧壁，内支架和外支架通过紧固件连接后，进风孔侧壁延伸至外支架或内支架，在增加配合结构强度的同时，能够对气流进行一定的导向和约束，避免气流从外内支架配合的间隙中泄露，使气流更加集中、顺畅地进入行李箱内部，提高热风的利用效率，增强烘干效果。

11、进一步，外支架上具有能容纳锥形套筒的凹腔，且设有遮盖凹腔的可开合盖板，当锥形套筒不使用时，伸缩结构可以将其收缩至凹腔内，并通过盖板的闭合使得行李箱及风筒支架的外观整洁美观。而可开合盖板面积需大于锥形套筒的最大横截面积，确保盖板在关闭时能够完全遮盖住凹腔和其中的锥形套筒，在防止灰尘、杂物等进入凹腔，保持锥形套筒的清洁得同时，也防止其在运输或存放过程中受到外界的挤压或碰撞。

12、当上述方案的风筒支架集成于行李箱上时，风筒支架安装在行李箱主体上，进风孔连通行李箱主体的内腔，基座固定于李箱主体的壳体上，锥形套筒远离壳体向李箱主体外侧延伸。风筒支架的基座包括设置在壳体内的内支架和设置在壳体外的外支架，两者通过贯穿行李箱壳体的紧固件连接，内支架或外支架对应进风孔设有进风孔侧壁，内支架和外支架通过紧固件连接后，进风孔侧壁贯穿壳体延伸至外支架或内支架。

13、进一步，在行李箱主体内内置柔性内衬，柔性内衬上开具内进风孔与进风孔对接，使得吹风筒的热风能够通过进风孔和内进风孔不受阻碍顺畅地进入行李箱内部，确保烘干功能的正常使用，提高了行李箱的实用性和可靠性。

14、进一步，行李箱主体以行李箱主体的滑轮接触地面为直立状态，将风筒支架安装在行李箱主体下半部分的区域内，使得吹风筒的热风从行李箱底部进入，能够更均匀地向上扩散，使行李箱内的衣物等物品能够更均匀地受热，提高烘干效率，确保衣物能够快速、均匀地烘干。此外，当用户使用时，可借助吹风筒底部与地面的接触力，让地面为吹风筒提供稳固的支撑，行李箱、风筒支架和吹风筒三者借助地面支撑的配合，使得用户可以解放双手，提高了使用的便利性和舒适性。

15、与现有技术相比，本实用新型的有益效果为：通过将基座作为支撑框架，为吹风筒提供稳定支撑，保障其安全安装，同时作为连接点防止松动脱落。进风孔确保空气顺畅流入风道。锥形套筒的锥形设计优化空气流动，引导并集中空气形成稳定气流，从宽端到窄端增加空气流动速度和力度，提高烘干效率。可伸缩结构在不使用时能收缩至最短状态，减小占用空间。台阶式伸缩结构提供多级支撑，使套筒与基座连接稳固，减少晃动和变形。多级环形结构由窄端支撑环、宽端支撑环和多级过渡支撑环组成，窄端支撑环内嵌于基座进风孔中，提供精准定位并使气流顺畅进入行李箱，过渡支撑环的柔性设计使窄端和宽端支撑环有相对偏移自由度，可调整风道朝向，分散应力，减少变形和损坏风险。基座由内支架、外支架和紧固件组成，通过夹持配合和紧固件连接，能承受吹风筒工作产生的振动和外力，保证整体稳定性。内支架或外支架的进风孔侧壁增加配合结构强度，对气流进行导向和约束，避免泄露。外支架的凹腔和可开合盖板在锥形套筒不使用时，能使其收缩至凹腔内并保持外观整洁，防止灰尘和碰撞。

16、当风筒支架集成于行李箱上时，安装在行李箱主体上，进风孔连通行李箱主体内腔，基座固定于壳体上，锥形套筒向行李箱主体外侧延伸。内支架或外支架的进风孔侧壁贯穿壳体延伸，确保气流顺畅进入行李箱。行李箱内置柔性内衬，开具内进风孔与进风孔对接，使热风能不受阻碍进入行李箱内部。将风筒支架安装在行李箱主体下半部分，热风从底部进入能更均匀地向上扩散，使衣物等物品均匀受热，提高烘干效率。同时，用户使用时吹风筒底部与地面的接触力可为其提供稳固支撑，行李箱、吹风筒和地面形成稳固的支撑结构，进一步保障使用的稳定性。
