棉花蓟马花型诱捕器

本技术涉及诱捕器，具体涉及棉花蓟马花型诱捕器。

背景技术：

1、棉花棉田花蓟马是缨翅目蓟马科昆虫，成虫体长1.3-1.5毫米，褐色带紫，头胸部黄褐色。是一种严重危害棉花的害虫，尤其是刚出土的棉花幼苗最易遭殃，蓟马会钻进子叶和真叶的夹缝中，用刺吸式口器吸食汁液，导致叶片出现白色小斑点，随着危害加重，斑点连成片状，叶片逐渐失绿、卷曲，严重时幼苗生长停滞，甚至直接枯死。

2、目前，针对花蓟马的防治手段主要依赖化学农药，但长期使用易导致害虫产生抗药性，破坏生态环境等不良影响。为了减少化学农药的依赖性，诱捕器装置已被广泛应用于花蓟马的绿色防控工作中。

3、然而，现有的诱捕装置多采用单一的粘板或普通诱捕器，诱捕效果较差，缺少对花蓟马行为习性的利用诱捕，如在颜色偏好、取食习性等方面，且在降雨天气下，诱捕器装置易因缺少相应的防护结构，造成诱捕液被稀释或装置失效的情况，从而导致花蓟马诱捕的工作效果和效率降低。

技术实现思路

1、本实用新型提出棉花蓟马花型诱捕器，解决了相关技术中现有的诱捕装置多采用单一的粘板或普通诱捕器，诱捕效果较差，缺少对花蓟马行为习性的利用诱捕，且在降雨天气下，诱捕器装置易因缺少相应的防护结构造成装置失效的问题。

2、本实用新型的技术方案如下：棉花蓟马花型诱捕器，包括：内部为中空的立杆和底座盘，所述立杆与底座盘之间设有连接机构，所述底座盘上设有固定机构；

3、所述立杆的内部固定安装有漏斗，所述漏斗呈沙漏形状，所述立杆的内部且位于漏斗的下方填装有糖醋液体；

4、所述立杆的顶端呈圆环形式转动连接有八片花瓣板，所述花瓣板采用橡胶材质制成，具有一定的形变能力和柔软性，且八片所述花瓣板为白色和蓝色各四个；

5、所述立杆上设有用于使花瓣板打开或闭合的驱动机构，所述花瓣板闭合时呈密封状态。

6、优选的，所述驱动机构包括固定安装在立杆表面的安装块，固定安装在安装块顶部的电动推杆，固定连接在电动推杆输出端且滑动套接于立杆表面的活动环，转动连接在活动环表面的多个弧形连杆，以及设在立杆上的电力部件，所述弧形连杆的顶端和花瓣板相对应转动连接。

7、优选的，所述电力部件包括固定安装在立杆表面的支撑板，固定安装在支撑板顶部的密封箱，安装在密封箱内底壁的蓄电池，以及固定安装在密封箱内壁一侧的控制器。

8、优选的，所述弧形连杆采用橡胶材质制成，具有一定的韧性，所述蓄电池分别与控制器和电动推杆相电性连接，所述电动推杆和控制器相电性连接。

9、优选的，所述连接机构包括固定安装在底座盘顶部的连接座，固定连接在立杆底端且和连接座相螺纹连接的连接套，以及设在连接套内且和连接座相抵触的密封垫圈。

10、优选的，所述固定机构包括呈圆环形式贯穿转动连接在底座盘顶部的多个转动杆，以及固定安装在转动杆表面的螺旋叶片，所述转动杆的底端呈尖锥状。

11、本实用新型的工作原理及有益效果为：

12、一、通过将糖醋液体添加至立杆内部，使花瓣板呈开花状态，并配合白蓝颜色吸引花蓟马停留，同时糖醋液散发气味，使花蓟马进入立杆穿过漏斗吃糖醋液，由于漏斗的进入口较小，花蓟马进入后不易飞出，从而在花蓟马进入后会被淹死在里面，故而由此实现利用花蓟马的习性对其进行诱捕的效果，针对性较为精准，不会对其它天敌昆虫造成诱杀，有效提高了花蓟马诱捕的工作效果和效率。

13、二、在下雨天时花蓟马会隐藏减少，通过人员经控制器控制电动推杆带动活动环上移，并经弧形连杆转动带动花瓣板转动闭合呈密封状态，从而能遮挡雨水进入立杆内部，以便对糖醋液进行防护，避免造成糖醋液稀释或失效，有利于提高该诱捕器的使用效果，晴朗天气时，可打开花瓣板继续诱捕，方便根据天气状况调整该诱捕器的使用状态。

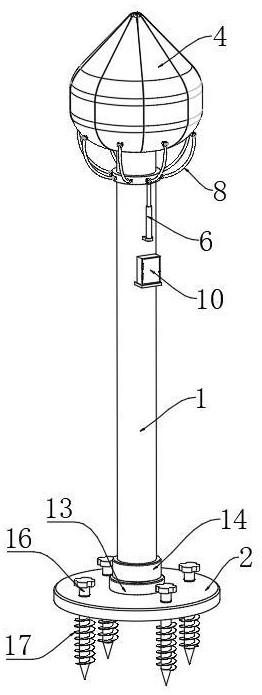

1.棉花蓟马花型诱捕器，包括：内部为中空的立杆（1）和底座盘（2），其特征在于，所述立杆（1）与底座盘（2）之间设有连接机构，所述底座盘（2）上设有固定机构；

2.根据权利要求1所述的棉花蓟马花型诱捕器，其特征在于，所述驱动机构包括固定安装在立杆（1）表面的安装块（5），固定安装在安装块（5）顶部的电动推杆（6），固定连接在电动推杆（6）输出端且滑动套接于立杆（1）表面的活动环（7），转动连接在活动环（7）表面的多个弧形连杆（8），以及设在立杆（1）上的电力部件，所述弧形连杆（8）的顶端和花瓣板（4）相对应转动连接。

3.根据权利要求2所述的棉花蓟马花型诱捕器，其特征在于，所述电力部件包括固定安装在立杆（1）表面的支撑板（9），固定安装在支撑板（9）顶部的密封箱（10），安装在密封箱（10）内底壁的蓄电池（11），以及固定安装在密封箱（10）内壁一侧的控制器（12）。

4.根据权利要求3所述的棉花蓟马花型诱捕器，其特征在于，所述弧形连杆（8）采用橡胶材质制成，具有一定的韧性，所述蓄电池（11）分别与控制器（12）和电动推杆（6）相电性连接，所述电动推杆（6）和控制器（12）相电性连接。

5.根据权利要求1所述的棉花蓟马花型诱捕器，其特征在于，所述连接机构包括固定安装在底座盘（2）顶部的连接座（13），固定连接在立杆（1）底端且和连接座（13）相螺纹连接的连接套（14），以及设在连接套（14）内且和连接座（13）相抵触的密封垫圈（15）。

6.根据权利要求1所述的棉花蓟马花型诱捕器，其特征在于，所述固定机构包括呈圆环形式贯穿转动连接在底座盘（2）顶部的多个转动杆（16），以及固定安装在转动杆（16）表面的螺旋叶片（17），所述转动杆（16）的底端呈尖锥状。
