一种清粪机用刮板安装结构的制作方法
本技术涉及清粪机,具体为一种清粪机用刮板安装结构。
背景技术:
1、清粪机用刮板是养殖场粪污清理的核心部件,适配各类清粪设备,广泛应用于鸡舍、猪舍等畜禽养殖场景,其采用高强度耐磨材质(如强化橡胶、合金复合板)制成,刮板本体贴合地面设计,边缘经防滑耐磨处理,可高效刮除残留粪污,避免堆积滋生细菌,结构上兼具弹性调节功能,能适配不同地面坡度,减少设备运行阻力与地面磨损,该刮板安装便捷、维护简单,可大幅降低人工清理成本,提升粪污清理效率,助力养殖场保持环境整洁,降低疫病传播风险,为畜禽健康生长提供保障,是现代化养殖中高效环保的关键配套部件。
2、中国实用新型专利公告号:cn220140501u,公开了:一种家禽家畜养殖用刮板式清粪,该家禽家畜养殖用刮板式清粪,在其说明书中公开了,通过设置的第一刮板、第一刮条、第一螺栓、第二刮板、第二刮条、第二螺栓的相互配合,实现自动的对养殖场粪便进行清理,多个刮板可对场地进行全方位清理,一次清理即可,无需进行多次清理,节省时间,使用方便,清理效果较好,但该家禽家畜养殖用刮板式清粪,未设计刮板本体的安装结构,长时间使用后,不便于对其清理或更换,且未设计喷头的调节结构,不便于调节相邻喷头间的距离,不便于应对不同的工作情况,实用性较差,不便于推广使用。
技术实现思路
1、本实用新型所要解决的技术问题是提供了一种清粪机用刮板安装结构,它能够有效解决现有技术中,未设计刮板本体的安装结构,长时间使用后,不便于对其清理或更换,且未设计喷头的调节结构,不便于调节相邻喷头间的距离,不便于应对不同的工作情况,实用性较差,不便于推广使用的问题。
2、本实用新型所采用的技术方案是:一种清粪机用刮板安装结构,包括横杆和刮板本体,所述横杆靠近刮板本体的一面开设有定位槽和螺纹孔一,所述刮板本体靠近横杆的一端固定安装有定位块,所述刮板本体靠近横杆的一端开设有螺纹孔二,所述刮板本体的外壁螺纹连接有螺栓一,所述横杆的外壁设置有水管,所述水管的外壁固定安装有接头,所述接头的外壁螺纹连接有封盖,所述横杆远离刮板本体的一端设置有安装架,所述横杆靠近安装架的一面开设有插槽和螺纹孔三,所述安装架靠近横杆的一端固定安装有插块,所述安装架的外壁开设有螺纹孔四,所述安装架的外壁螺纹连接有螺栓二,所述安装架的外壁设置有喷头,所述喷头的外壁开设有导向槽、限位槽和卡槽,所述安装架的外壁开设有安装槽和滑槽,所述滑槽的内壁滑动连接有限位块,所述限位块的外壁固定安装有卡扣,所述安装槽的内壁固定安装有导向杆,所述接头与喷头之间设置有连接管。
3、优选的,所述定位块与定位槽为插接安装,所述定位块的截面呈“t”字型结构。
4、通过上述技术方案,工作人员将定位块插入定位槽的内部,随后下压定位块,可实现刮板本体的快速定位,无需反复校准其位置,大幅提升了装配效率。
5、优选的,所述螺栓一贯穿螺纹孔二延伸至螺纹孔一的内部,所述螺纹孔二与螺纹孔一孔径相同。
6、通过上述技术方案,在将刮板本体快速定位后,螺栓一贯穿螺纹孔二延伸至螺纹孔一的内部,可实现刮板本体的快速固定,长时间使用后,便于对其清理或更换。
7、优选的,所述插块与插槽为插接安装,所述螺栓二贯穿螺纹孔四延伸至螺纹孔三的内部,所述螺纹孔四与螺纹孔三孔径相同。
8、通过上述技术方案,工作人员将插块插入插槽的内部,随后将螺栓二贯穿螺纹孔四延伸至螺纹孔三的内部,可实现安装架的快速安装,在使用或组装时,便于对其快速拆装。
9、优选的,所述喷头与安装槽相适配,所述导向杆与导向槽为插接安装。
10、通过上述技术方案,工作人员将喷头插入安装槽的内部,同时将导向杆插入导向槽的内部,可实现喷头的快速定位。
11、优选的,所述滑槽、限位槽与卡槽相通,所述限位块与限位槽相适配,所述卡扣与卡槽相适配。
12、通过上述技术方案,在将喷头快速定位后,工作人员滑动限位块,使得限位块插入限位槽的内部,当卡扣与喷头接触时,卡扣发生形变,当限位块完全没入限位槽的内部时,卡扣恢复原状,使得卡扣卡入卡槽的内部,可实现喷头的快速限位,长时间使用后,便于对其检修或更换。
13、优选的,所述插槽开设有相同的多个,多个所述插槽呈等间距分布。
14、通过上述技术方案,通过多个插槽的设计,便于调节相邻喷头间的距离,使其便于应对不同的工作情况,适配性较高,通过喷头的设计,可对粪便进行冲洗,清洗效率较高。
15、与现有技术相比,本实用新型提供了一种清粪机用刮板安装结构,具备以下有益效果:
16、1、该清粪机用刮板安装结构,通过定位块与定位槽和螺栓一、螺纹孔二与螺纹孔一的配合,可实现刮板本体的快速固定,长时间使用后,便于对其清理或更换,通过插块与插槽和螺栓二、螺纹孔四与螺纹孔三的配合,可实现安装架的快速安装,在使用或组装时,便于对其快速拆装,通过多个插槽的设计,便于调节相邻喷头间的距离,使其便于应对不同的工作情况,适配性较高;
17、2、该清粪机用刮板安装结构,通过喷头与安装槽和导向杆与导向槽的配合,可实现喷头的快速定位,通过滑槽、限位块、限位槽、卡扣与卡槽的配合,可实现喷头的快速限位,长时间使用后,便于对其检修或更换,通过喷头的设计,可对粪便进行冲洗,清洗效率较高。

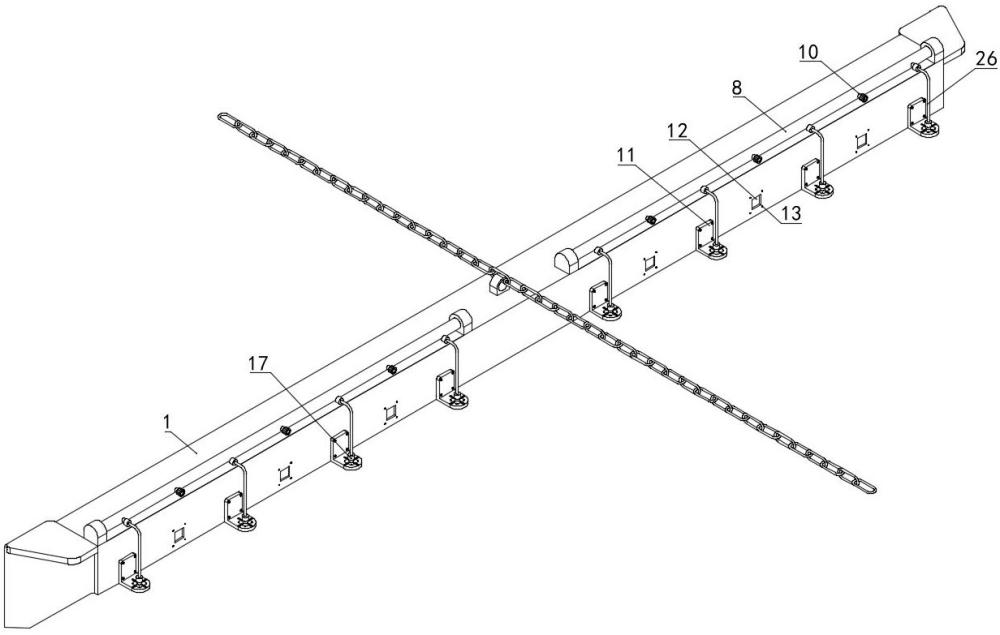

1.一种清粪机用刮板安装结构,包括横杆(1)和刮板本体(2),其特征在于:所述横杆(1)靠近刮板本体(2)的一面开设有定位槽(3)和螺纹孔一(4),所述刮板本体(2)靠近横杆(1)的一端固定安装有定位块(5),所述刮板本体(2)靠近横杆(1)的一端开设有螺纹孔二(6),所述刮板本体(2)的外壁螺纹连接有螺栓一(7),所述横杆(1)的外壁设置有水管(8),所述水管(8)的外壁固定安装有接头(9),所述接头(9)的外壁螺纹连接有封盖(10),所述横杆(1)远离刮板本体(2)的一端设置有安装架(11),所述横杆(1)靠近安装架(11)的一面开设有插槽(12)和螺纹孔三(13),所述安装架(11)靠近横杆(1)的一端固定安装有插块(14),所述安装架(11)的外壁开设有螺纹孔四(15),所述安装架(11)的外壁螺纹连接有螺栓二(16),所述安装架(11)的外壁设置有喷头(17),所述喷头(17)的外壁开设有导向槽(18)、限位槽(19)和卡槽(20),所述安装架(11)的外壁开设有安装槽(21)和滑槽(22),所述滑槽(22)的内壁滑动连接有限位块(23),所述限位块(23)的外壁固定安装有卡扣(24),所述安装槽(21)的内壁固定安装有导向杆(25),所述接头(9)与喷头(17)之间设置有连接管(26)。
2.根据权利要求1所述的一种清粪机用刮板安装结构,其特征在于:所述定位块(5)与定位槽(3)为插接安装,所述定位块(5)的截面呈“t”字型结构。
3.根据权利要求1所述的一种清粪机用刮板安装结构,其特征在于:所述螺栓一(7)贯穿螺纹孔二(6)延伸至螺纹孔一(4)的内部,所述螺纹孔二(6)与螺纹孔一(4)孔径相同。
4.根据权利要求1所述的一种清粪机用刮板安装结构,其特征在于:所述插块(14)与插槽(12)为插接安装,所述螺栓二(16)贯穿螺纹孔四(15)延伸至螺纹孔三(13)的内部,所述螺纹孔四(15)与螺纹孔三(13)孔径相同。
5.根据权利要求1所述的一种清粪机用刮板安装结构,其特征在于:所述喷头(17)与安装槽(21)相适配,所述导向杆(25)与导向槽(18)为插接安装。
6.根据权利要求1所述的一种清粪机用刮板安装结构,其特征在于:所述滑槽(22)、限位槽(19)与卡槽(20)相通,所述限位块(23)与限位槽(19)相适配,所述卡扣(24)与卡槽(20)相适配。
7.根据权利要求1所述的一种清粪机用刮板安装结构,其特征在于:所述插槽(12)开设有相同的多个,多个所述插槽(12)呈等间距分布。
