电动工具的制作方法

本技术涉及电动工具，具体涉及一种配备长杆使用的电动工具。

背景技术：

1、电动工具在日常生活中有着广泛的应用，例如电动高枝剪和点电动高枝锯。以电动高枝锯为例，目前市面上的电动高枝锯虽然种类繁多，但其功能都只是利用有线的传动轴将手柄开关和电动高枝锯连接在一起实现，有线的传动轴增加了电动高枝锯的整体重量，不利于电动高枝锯的使用便捷性。

技术实现思路

1、因此，本实用新型提供一种电动工具以解决上述问题。

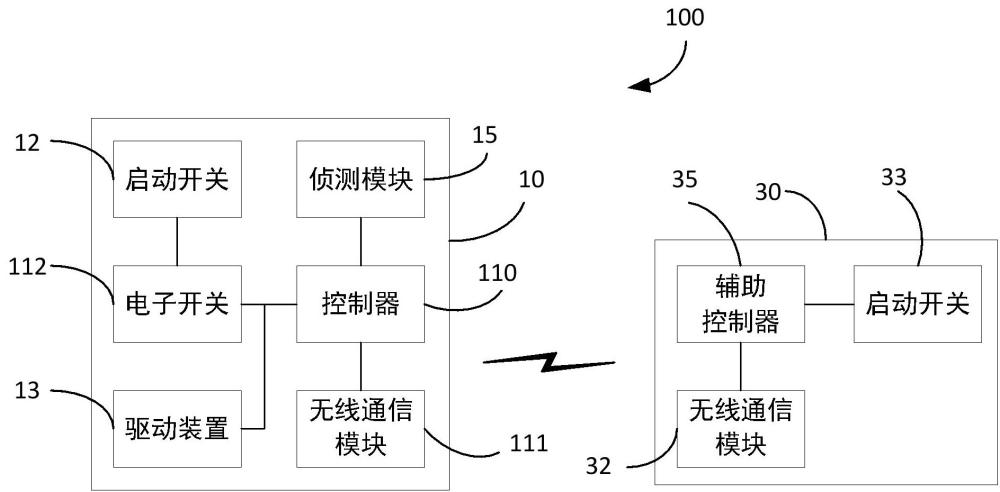

2、为了解决上述技术问题，本实用新型提供了一种电动工具，包括：主机，该主机包括主控电路板、启动开关和执行件，该主控电路板包括控制器，该控制器响应该启动开关而驱动该执行件；延长部，该延长部的一端可拆卸地连接于该主机；及辅助控制装置，该辅助控制装置连接于该延长部，该辅助控制装置和该主机通过该延长部而彼此间隔预设的距离，该辅助控制装置被配置为能发送控制信号给该控制器以控制该主机的该执行件。

3、可选的，该主机和该辅助控制装置均包括无线通信模块，该主机的无线通信模块电连接于该控制器以使得该辅助控制装置能无线地发送控制信号给该控制器。

4、可选的，该主机还包括侦测该延长部是否连接于该主机的侦测模块，该侦测模块电连接于该控制器，该侦测模块侦测到该延长部连接于该主机后，该控制器和该辅助控制装置建立通信连接。

5、可选的，该侦测模块侦测到该延长部连接于该主机后，该启动开关和该控制器之间的电连接被断开而失效。

6、可选的，该主机还包括电子开关，该电子开关电连接于该启动开关和该控制器，该控制器接收该侦测模块的电信号后发送电信号给该电子开关以使得该电子开关由导通状态切换到断开状态。

7、可选的，该侦测模块为微动开关，该主机包括设置有连接孔的外壳和设置于该外壳的内部的移动片，该移动片转动或滑动连接于该外壳，该侦测模块设置于该外壳的内部，该延长部连接于该主机时，该延长部的该端收容于该连接孔中并造成该移动片转动或滑动，从而使得该移动片触发该微动开关。

8、可选的，还包括连接组件，该连接组件包括基座、锁定件和弹性件，该基座设置于该连接孔中，该锁定件连接于该延长部，该弹性件连接于该基座，该基座可拆卸地连接于该锁定件，该弹性件对该锁定件施加推力以在该基座和锁定件之间的锁定连接状态解除时将该锁定件推离与该基座的锁定连接位置，该锁定件连接于该基座时造成该移动片转动或滑动，从而使得该移动片触发该微动开关。

9、可选的，该侦测模块为霍尔传感器，该主机包括外壳，该侦测模块设置于该外壳的内部，该外壳设置有连接孔，该延长部的该端包括磁铁，该延长部连接于该主机时，该延长部的该端收容于该连接孔中。

10、可选的，该主机还包括单刀双掷开关和启动开关，该单刀双掷开关包括公共端、常开端和常闭端，该公共端和常闭端分别电连接于该启动开关和该控制器；该主机包括外壳，该外壳设置有连接孔，该延长部连接于该主机时，该延长部的该端收容于该连接孔中并能触动该单刀双掷开关的翘板使得该单刀双掷开关由该公共端和常闭端导通变为该公共端和常开端导通。

11、可选的，该辅助控制装置可拆卸地连接于该延长部的与该主机相对的另一端，该延长部包括多个子延长部，所述多个子延长部中的任意两个相邻的延长部、所述多个子延长部中与该主机相邻的子延长部和该主机、所述多个子延长部中与该辅助控制装置相邻的子延长部均通过相同构造的连接组件可拆卸地连接在一起。

12、本实用新型技术方案，具有如下优点：辅助控制装能够发送控制信号给控制器以控制该主机，有利于减少电动工具的整体重量，进而有利于提高使用便捷性。

1.一种电动工具，其特征在于，包括：

2.根据权利要求1所述的电动工具，其特征在于，该主机和该辅助控制装置均包括无线通信模块，该主机的无线通信模块电连接于该控制器以使得该辅助控制装置能无线地发送控制信号给该控制器。

3.根据权利要求1所述的电动工具，其特征在于，该主机还包括侦测该延长部是否连接于该主机的侦测模块，该侦测模块电连接于该控制器，该侦测模块侦测到该延长部连接于该主机后，该控制器和该辅助控制装置建立通信连接。

4.根据权利要求3所述的电动工具，其特征在于，该侦测模块侦测到该延长部连接于该主机后，该启动开关和该控制器之间的电连接被断开而失效。

5.根据权利要求4所述的电动工具，其特征在于，该主机还包括电子开关，该电子开关电连接于该启动开关和该控制器，该控制器接收该侦测模块的电信号后发送电信号给该电子开关以使得该电子开关由导通状态切换到断开状态。

6.根据权利要求3所述的电动工具，其特征在于，该侦测模块为微动开关，该主机包括设置有连接孔的外壳和设置于该外壳的内部的移动片，该移动片转动或滑动连接于该外壳，该侦测模块设置于该外壳的内部，该延长部连接于该主机时，该延长部的该端收容于该连接孔中并造成该移动片转动或滑动，从而使得该移动片触发该微动开关。

7.根据权利要求6所述的电动工具，其特征在于，还包括连接组件，该连接组件包括基座、锁定件和弹性件，该基座设置于该连接孔中，该锁定件连接于该延长部，该弹性件连接于该基座，该基座可拆卸地连接于该锁定件，该弹性件对该锁定件施加推力以在该基座和锁定件之间的锁定连接状态解除时将该锁定件推离与该基座的锁定连接位置，该锁定件连接于该基座时造成该移动片转动或滑动，从而使得该移动片触发该微动开关。

8.根据权利要求3所述的电动工具，其特征在于，该侦测模块为霍尔传感器，该主机包括外壳，该侦测模块设置于该外壳的内部，该外壳设置有连接孔，该延长部的该端包括磁铁，该延长部连接于该主机时，该延长部的该端收容于该连接孔中。

9.根据权利要求3所述的电动工具，其特征在于，该主机还包括单刀双掷开关和启动开关，该单刀双掷开关包括公共端、常开端和常闭端，该公共端和常闭端分别电连接于该启动开关和该控制器；该主机包括外壳，该外壳设置有连接孔，该延长部连接于该主机时，该延长部的该端收容于该连接孔中并能触动该单刀双掷开关的翘板使得该单刀双掷开关由该公共端和常闭端导通变为该公共端和常开端导通。

10.根据权利要求1所述的电动工具，其特征在于，该辅助控制装置可拆卸地连接于该延长部的与该主机相对的另一端，该延长部包括多个子延长部，所述多个子延长部中的任意两个相邻的延长部、所述多个子延长部中与该主机相邻的子延长部和该主机、所述多个子延长部中与该辅助控制装置相邻的子延长部均通过相同构造的连接组件可拆卸地连接在一起。
