一种水稻种植用施肥设备的制作方法

本技术涉及水稻施肥，特别涉及一种水稻种植用施肥设备。

背景技术：

1、在水稻种植的全生育周期中，施肥是影响产量与品质的核心环节，尤其是移栽后的分蘖肥、孕穗肥等关键追肥阶段，对施肥效率与精准度要求极高，由于追肥过程中，大型的撒肥设备一般无法下田，否则会对水稻苗造成损伤，所以一般采用人工补肥，但是，当前市面上的水稻施肥设备及人工操作方式仍存在诸多技术痛点，严重制约了施肥作业的效果与种植效率，具体如下。

2、现有手持施肥工具多依赖“倾倒式”或“简易撒播式”设计，抛洒范围仅1～2米，工作人员需频繁移动才能覆盖整片稻田，作业效率低，且受手臂力量与抛洒角度限制，肥料易出现“近密远疏”的分布问题，靠近抛洒点的区域肥料堆积（易引发病虫害与贪青晚熟），远离抛洒点的区域肥料不足（分蘖少、穗粒小），肥料利用率低造成资源浪费与种植成本增加。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种水稻种植用施肥设备，解决人工抛洒肥料过程中，作业效率低且容易出现肥料抛洒不均匀导致肥料利用率低造成资源浪费与种植成本增加的问题。

2、为实现以上目的，本实用新型通过以下技术方案予以实现：

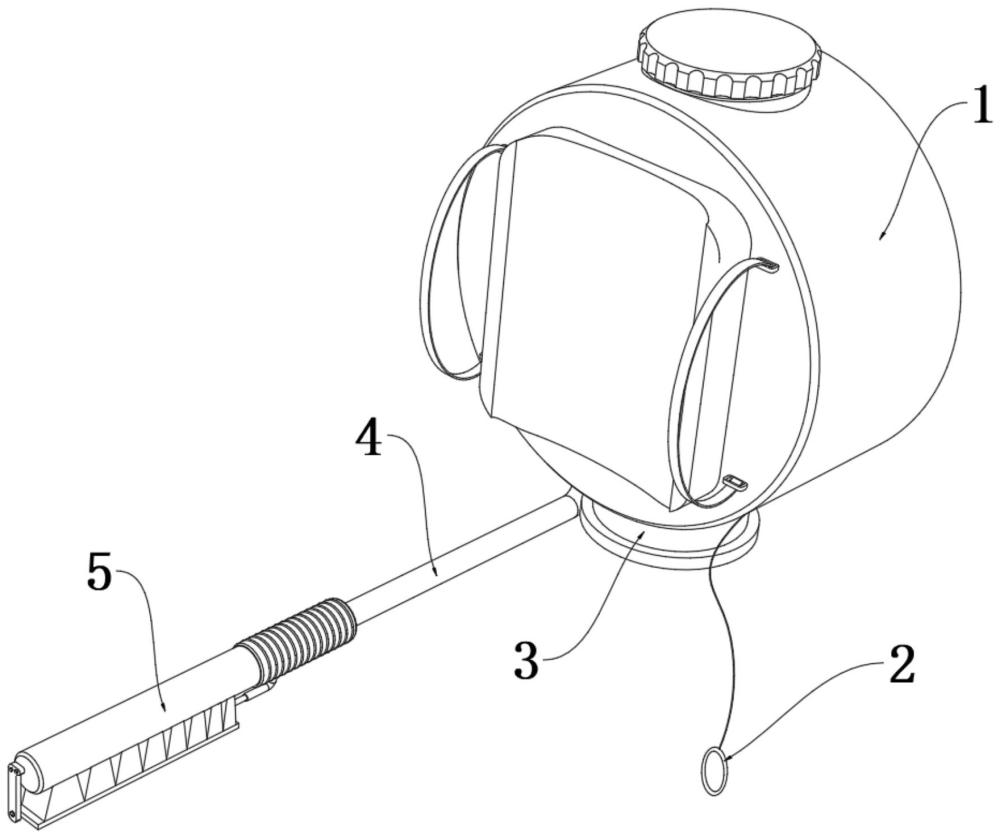

3、一种水稻种植用施肥设备，包括储肥罐，所述储肥罐底部固定安装有底座，所述储肥罐底部贯穿并固定安装有排料管，所述排料管下端固定安装有软管；

4、施肥管，所述施肥管固定安装在软管的另一端，所述施肥管外壁贯穿并固定安装有多个存肥斗，所述排料管贯穿并与底座固定连接；

5、拨料组件，所述拨料组件安装在排料管上，且用于对排料管内部的肥料进行拨动；

6、混料组件，所述混料组件安装在储肥罐上，且用于对储肥罐内部的肥料进行混合；

7、封堵组件，所述封堵组件安装在施肥管上，且控制多个存肥斗开口处的闭合状态。

8、优选的：所述拨料组件包括：

9、连接杆，所述连接杆贯穿并滑动安装在排料管的内壁上，所述排料管内孔中部设置有拨料板，所述拨料板与连接杆固定连接，所述排料管外侧壁固定安装有弹簧座，所述连接杆一端的外壁固定安装有限位座，所述限位座与排料管滑动连接，所述弹簧座内孔中设置有弹簧，所述弹簧一端贯穿排料管并与限位座固定连接。

10、优选的：所述混料组件包括：

11、搅拌叶，所述搅拌叶转动安装在储肥罐的内壁上，所述储肥罐外侧设置有折叠把手，所述折叠把手的一端与搅拌叶的轴端固定连接。

12、优选的：所述封堵组件包括：

13、封堵板，所述封堵板设置在多个存肥斗的开口端之间，所述封堵板两端均转动安装有固定支架，两个所述固定支架的一端均与施肥管固定连接，所述封堵板一端轴部的外壁套设有扭簧，所述扭簧的两端分别与封堵板和固定支架固定，所述封堵板一端的轴部固定安装有曲柄，所述曲柄的另一端外壁转动安装有手拉套。

14、优选的：多个所述存肥斗呈线性分布，多个所述存肥斗的开口端平齐，多个所述存肥斗的宽度规格与封堵板的宽度相同，多个所述存肥斗的长度规格从靠近软管的一端到另一端为从小到大。

15、优选的：所述底座外壁贯穿并设置有牵引绳，所述牵引绳的一端贯穿弹簧座并与连接杆固定连接，所述储肥罐呈圆柱状，所述搅拌叶以储肥罐的轴心线为对称中心。

16、与现有技术相比，本实用新型具有如下有益效果：

17、一、通过弧形挥动施肥管与软管的灵活适配，使肥料抛洒范围扩大，工作人员单次移动可覆盖的面积提升，作业效率提升，通过将存肥斗“从小到大”的渐变容积设计，互补离心力导致的“近密远疏”问题，肥料分布均匀度得到提升，避免局部肥料堆积与不足，改善肥料浪费的弊端，显著降低种植成本，均匀性与利用率提升。

1.一种水稻种植用施肥设备，其特征在于，包括：

2.如权利要求1所述的一种水稻种植用施肥设备，其特征在于，所述拨料组件包括：

3.如权利要求1所述的一种水稻种植用施肥设备，其特征在于，所述混料组件包括：

4.如权利要求1所述的一种水稻种植用施肥设备，其特征在于，所述封堵组件包括：

5.如权利要求1所述的一种水稻种植用施肥设备，其特征在于：多个所述存肥斗（6）呈线性分布，多个所述存肥斗（6）的开口端平齐，多个所述存肥斗（6）的宽度规格与封堵板（7）的宽度相同，多个所述存肥斗（6）的长度规格从靠近软管（4）的一端到另一端为从小到大。

6.如权利要求1所述的一种水稻种植用施肥设备，其特征在于：所述排料管（12）贯穿并与底座（3）固定连接。

7.如权利要求1所述的一种水稻种植用施肥设备，其特征在于：所述底座（3）外壁贯穿并设置有牵引绳（2），所述牵引绳（2）的一端贯穿弹簧座（16）并与连接杆（14）固定连接。

8.如权利要求3所述的一种水稻种植用施肥设备，其特征在于：所述储肥罐（1）呈圆柱状，所述搅拌叶（19）以储肥罐（1）的轴心线为对称中心。
