一种用于水龙头的遥控泡泡机的制作方法

本技术涉及起泡，具体为一种用于水龙头的遥控泡泡机。

背景技术：

1、随着生活水平的提高，人们在追求更为轻松便捷高质量生活的同时，也更注重环保和高效的生活方式，洗手与洁面是保障个人卫生的基本环节。

2、在吸收或者洁面时通常是将皂液涂抹于手心，然后通过双手揉搓与水混合来生成泡沫，但是这一过程不仅操作繁琐、耗时，而且常因揉搓不充分导致皂液浪费或清洁效果不佳。

3、基于此，本实用新型设计了一种用于水龙头的遥控泡泡机，以解决上述问题。

技术实现思路

1、为实现上述目的，本实用新型提供如下技术方案：包括机体、水路系统、起泡组件和控制单元；水路系统包括进水管、出水管以及连接在所述进水管与出水管之间的软管水路，所述进水管的进水端用于连接水源，所述进水管上设置有电磁阀；起泡组件，包括气泵、皂液盒、蠕动泵和起泡腔，所述气泵设置于机体上，其出气口与所述出水管相连通，所述皂液盒可拆卸地设置于机体上，所述蠕动泵的入口连接至所述皂液盒，其出口连接至所述出水管，所述起泡腔设置于出水管的末端，其内装配有起泡网垫；控制单元包括设置于机体内的控制模块和与之信号连接的遥控器，所述控制模块用于接收遥控器信号并控制所述电磁阀、气泵及蠕动泵的启闭。

2、通过采用上述技术方案，通过集成水路系统、起泡组件和无线控制单元，实现了一键遥控、自动生成泡沫的核心功能，用户无需手动接触皂液或费力搓揉，操作便捷卫生，其模块化设计将水流、空气和皂液的供给与混合流程化，保证了泡沫生成的稳定性和高效性，从根本上提升了传统洗手、洁面过程的体验。

3、优选的，所述起泡网垫由至少两种不同孔径的起泡网片叠置或间错排列构成。

4、通过采用上述技术方案，通过采用至少两种不同孔径的起泡网片并进行叠置或间错排列，构成了多级剪切发泡结构，水流、气体和皂液的混合液依次通过不同阻力和孔径的网片，能够被反复、充分地剪切，从而产生质地更细腻、均匀、绵密的泡沫，显著提升了泡沫的感官品质和使用效果。

5、优选的，所述进水管与出水管之间设置有单向阀。

6、通过采用上述技术方案，能有效防止出水管中的水倒流进入进水管，这避免了交叉污染水源的风险，确保了进水水路的清洁，同时也能防止皂液堵塞进水通路，提高了产品的安全性和长期使用的可靠性。

7、优选的，所述机体上设置有安装槽，所述安装槽的一侧设置有定位槽，所述皂液盒的对应位置设有与之配合的定位凸起。

8、通过采用上述技术方案，通过安装槽、定位槽和定位凸起的配合结构，实现了皂液盒的快速、精准定位和稳固安装，防止了因安装不到位导致的泄漏或蠕动泵无法正常抽液的问题，提升了产品的易用性和可靠性。

9、优选的，所述皂液盒的至少一个侧壁为透明层，且当皂液盒安装于安装槽内时，所述透明层外露于机体。

10、通过采用上述技术方案，皂液盒设置外露的透明层，使用户能够直观地看到皂液的余量，便于及时补充，避免了使用时才发现皂液耗尽的尴尬。

11、优选的，所述皂液盒的上方设置有发光板，所述发光板与所述控制模块电性连接。

12、通过采用上述技术方案，发光板可与工作模式联动，提供清晰的工作状态视觉反馈。

13、优选的，所述机体上设置有固定套，所述固定套包括安装环和固定设置在安装环上的两个连接片，安装环套设在气泵上，所述连接片上开设有连接孔，所述连接孔中穿设有螺丝，所述安装环通过螺丝被锁附在机体上。

14、通过采用上述技术方案，通过专门设计的固定套来安装气泵，这种结构使得气泵的安装不再依赖于机体外壳的形状精度，通过简单的螺丝锁附即可实现牢固的固定，有效抑制了气泵工作时的振动和噪音。

15、综上所述，本申请具有以下有益技术效果：通过集成水路系统、起泡组件和无线控制单元，实现了一键遥控、自动生成泡沫的核心功能，用户无需手动接触皂液或费力搓揉，操作便捷卫生，其模块化设计将水流、空气和皂液的供给与混合流程化，保证了泡沫生成的稳定性和高效性，从根本上提升了传统洗手、洁面过程的体验。

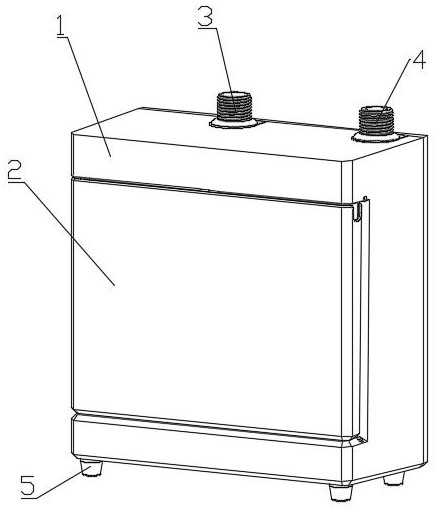

1.一种用于水龙头的遥控泡泡机，其特征在于：包括机体(1)、水路系统、起泡组件和控制单元；水路系统包括进水管(4)、出水管(3)以及连接在所述进水管(4)与出水管(3)之间的软管水路(8)，所述进水管(4)的进水端用于连接水源，所述进水管(4)上设置有电磁阀(6)；起泡组件，包括气泵(9)、皂液盒(2)、蠕动泵(11)和起泡腔(13)，所述气泵(9)设置于机体(1)上，其出气口与所述出水管(3)相连通，所述皂液盒(2)可拆卸地设置于机体(1)上，所述蠕动泵(11)的入口连接至所述皂液盒(2)，其出口连接至所述出水管(3)，所述起泡腔(13)设置于出水管(3)的末端，其内装配有起泡网垫(14)；控制单元包括设置于机体(1)内的控制模块(12)和与之信号连接的遥控器，所述控制模块(12)用于接收遥控器信号并控制所述电磁阀(6)、气泵(9)及蠕动泵(11)的启闭。

2.根据权利要求1所述的一种用于水龙头的遥控泡泡机，其特征在于：所述起泡网垫(14)由至少两种不同孔径的起泡网片叠置或间错排列构成。

3.根据权利要求1所述的一种用于水龙头的遥控泡泡机，其特征在于：所述进水管(4)与出水管(3)之间设置有单向阀(7)。

4.根据权利要求1所述的一种用于水龙头的遥控泡泡机，其特征在于：所述机体(1)上设置有安装槽(15)，所述安装槽(15)的一侧设置有定位槽(16)，所述皂液盒(2)的对应位置设有与之配合的定位凸起(17)。

5.根据权利要求4所述的一种用于水龙头的遥控泡泡机，其特征在于：所述皂液盒(2)的至少一个侧壁为透明层，且当皂液盒(2)安装于安装槽(15)内时，所述透明层外露于机体(1)。

6.根据权利要求5所述的一种用于水龙头的遥控泡泡机，其特征在于：所述皂液盒(2)的上方设置有发光板(18)，所述发光板(18)与所述控制模块(12)电性连接。

7.根据权利要求1所述的一种用于水龙头的遥控泡泡机，其特征在于：所述机体(1)上设置有固定套(10)，所述固定套(10)包括安装环(19)和固定设置在安装环(19)上的两个连接片(20)，安装环(19)套设在气泵(9)上，所述连接片(20)上开设有连接孔(21)，所述连接孔(21)中穿设有螺丝，所述安装环(19)通过螺丝被锁附在机体(1)上。
