壁柜式马桶的制作方法

本申请涉及卫生洁具，尤其涉及一种壁柜式马桶。

背景技术：

1、马桶是一种用于排泄和冲洗的卫生洁具。

2、目前，挂墙式马桶越来越受到用户的欢迎，挂墙式马桶即将马桶悬挂安装在卫生间的墙体上，挂墙式马桶的供水管路和排水管路隐藏在墙体内。在安装时，将墙体的部分掏空后设置马桶安马桶装配件，然后将马桶与马桶安马桶装配件连接，实现马桶在墙体上的悬挂安装。

3、然而，目前的挂墙式马桶的安装设计会造成安装后的管路、配件等维修、养护较为困难，维修养护成本较高，且对水/电的通断操作较为麻烦，同时存在卫生间空间的浪费。

技术实现思路

1、本申请的目的在于提供一种壁柜式马桶，旨在解决如何避免暗装挂墙马桶安装后的管路、配件等维修、养护困难问题还能增加卫生间使用率，同时用户可在壁柜表面正常贴瓷砖、木饰面等装饰面板，以保持卫生间美观协调。

2、本申请实施例提供了一种壁柜式马桶，包括马桶、马桶装配件、管路组件以及具有储物结构的壁柜；

3、所述壁柜用于安装在待安装位置处的墙体上，且所述壁柜具有安装空腔；

4、所述马桶装配件位于所述安装空腔内且与所述墙体连接，所述马桶与所述马桶装配件连接；所述管路组件的至少部分位于所述储物结构内且分别与所述马桶和所述墙体内的管路系统连接并连通。

5、在一些实施例中，所述安装空腔的至少背离所述墙体的一侧具有开口，所述开口处设置有装饰件，所述马桶的至少部分位于所述装饰件的远离所述墙体的一侧且所述装饰件上具有用于避让所述管路组件的避让口。

6、在一些实施例中，所述壁柜的外壁面和/或所述装饰件的外表面贴设有与墙体上的装饰板相适配的装饰板。

7、在一些实施例中，所述储物结构包括至少两个开口背离所述墙体设置的储物腔，至少两个所述储物腔分设于所述马桶在沿宽度方向的相对两侧，所述储物腔的开口处可开合地设置有柜门，且所述储物腔的腔壁上设置有用于避让所述管路组件的第一避让孔，所述管路组件的部分位于至少两个所述储物腔的一者内；

8、至少两个所述储物腔中的另一者内设置有至少一个分隔件，至少一个所述分隔件用于将所述储物腔分隔为至少两个用于存储物品的子储物腔。

9、在一些实施例中，所述管路组件包括进水管组件，所述进水管组件的至少部分位于所述储物腔内，且所述进水管组件的两端经所述第一避让孔分别与所述管路系统的供水管路和所述马桶的进水口连接并连通；

10、所述管路组件包括排污管，所述排污管的至少部分位于所述安装空腔内，所述排污管的一端与所述马桶的排污接头连接并连通，所述排污管的另一端与所述管路系统的排污管路连通。

11、在一些实施例中，所述进水管组件包括主管路和至少两个分支管路，所述主管路的一端经所述第一避让孔与所述供水管路连接并连通，至少两个所述分支管路的一端经所述第一避让孔分别与所述马桶的不同进水口连接并连通，至少两个所述分支管路的另一端与所述主管路的另一端之间设置有控制阀；

12、所述管路组件还包括喷水件以及与所述喷水件连接并连通的喷水管，所述喷水管与所述控制阀连接；

13、所述第一避让孔至少包括设置在所述储物腔的腔底壁上的第一子避让孔和设置在所述储物腔的靠近所述马桶的腔侧壁上的第二子避让孔，所述进水管组件的一端经所述第一子避让孔与所述墙体内的管路系统连接并连通，所述进水管组件的另一端经所述第二子避让孔与所述马桶连接并连通。

14、在一些实施例中，所述壁柜式马桶还包括线路结构，所述线路结构设于任一个所述储物腔内且分别与所述墙体内的供电系统和所述马桶上的供电接口电连接；

15、所述储物腔的腔壁上设置有用于避让所述线路结构的第二避让孔。

16、在一些实施例中，所述第二避让孔至少包括设置在储物腔的腔底壁上的第三子避让孔和设置在所述储物腔的靠近所述马桶的腔侧壁上的第四子避让孔；

17、所述线路结构包括线缆以及插座，所述插座位于所述储物腔内且经所述第三子避让孔与所述墙体内的供电系统电连接，所述线缆的一端与所述马桶的供电接口电连接，所述线缆的另一端经所述第四子避让孔伸入至所述储物腔内，且所述线缆的另一端具有用于与所述插座插接配合的插头。

18、在一些实施例中，所述储物结构还包括位于所述马桶上方的储物抽屉；

19、所述储物抽屉的顶部用于形成置物平台；和/或，所述储物抽屉的外壁面上设置有与所述储物抽屉的内腔连通的取物口。

20、在一些实施例中，所述壁柜与待安装位置处的地面之间设置有部分墙体，所述部分墙体的高度不小于70mm。

21、本实用新型的有益效果是：

22、本申请提供一种壁柜式马桶，包括马桶、马桶装配件、管路组件以及具有储物结构的壁柜。其中，壁柜用于安装在待安装位置处的墙体上，且壁柜具有安装空腔，通过将马桶装配件设置在安装空腔内且与墙体连接，从而实现马桶装配件在墙体上的可靠固定，然后将马桶与马桶装配件连接，继而实现马桶与墙体之间的间接固定。

23、相比于直接将马桶固定在壁柜上，导致壁柜需要承受马桶以及用户坐在马桶上的重量，因此易于导致壁柜连接失效的方式而言，本申请中将马桶通过马桶装配件直接固定在墙体上，继而可以通过墙体承载马桶的重量，使得马桶的装配稳固性较高且不会影响壁柜的装配稳固性。同时将连接管路系统和马桶的管路组件的至少部分放置在壁柜的储物结构内，可以实现管路组件的隐藏式布置，以提高卫生间的美观性和整洁性，且可以便于对管路组件进行养护。

24、此外，本申请中，将马桶与壁柜组合，可以通过壁柜的储物结构实现物品的收纳存放，不仅使用方便，且可以增加卫生间的储物空间，继而可以在一定程度上提高卫生间的空间利用率。

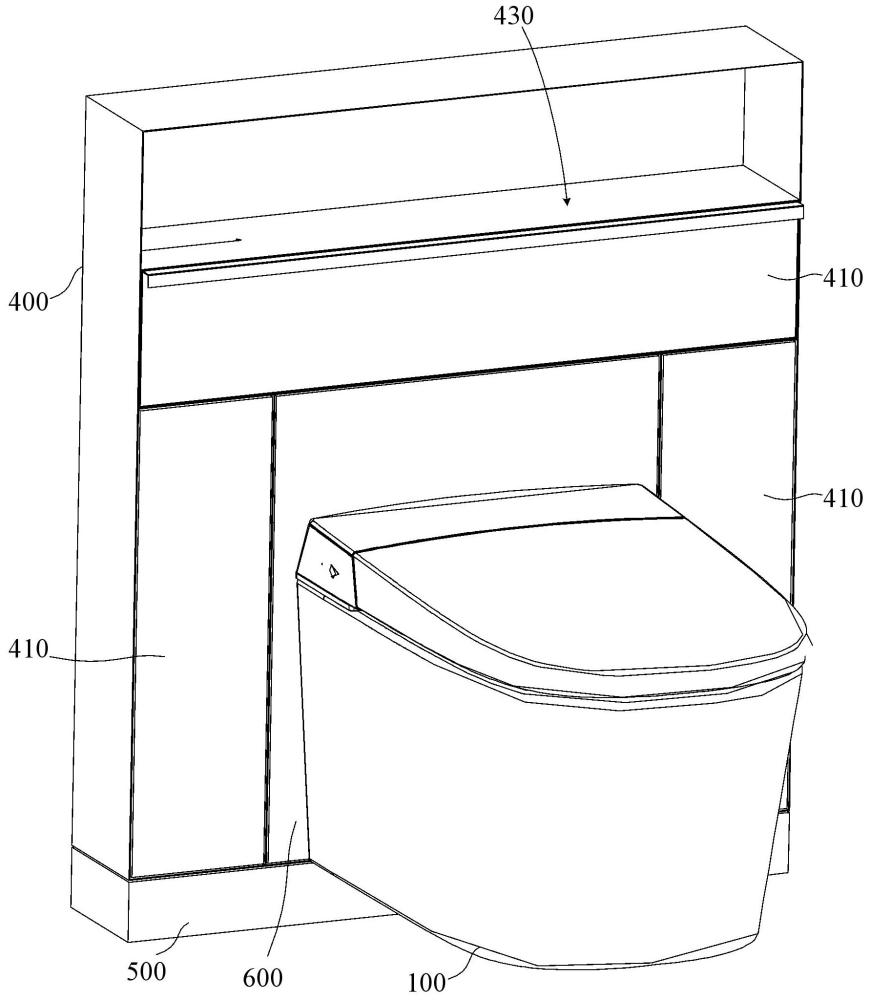

1.一种壁柜式马桶，其特征在于，包括马桶（100）、马桶装配件（200）、管路组件（300）以及具有储物结构（410）的壁柜（400）；

2.根据权利要求1所述的壁柜式马桶，其特征在于，所述安装空腔（420）的至少背离所述墙体（500）的一侧具有开口，所述开口处设置有装饰件（600），所述马桶（100）的至少部分位于所述装饰件（600）的远离所述墙体（500）的一侧；

3.根据权利要求2所述的壁柜式马桶，其特征在于，所述壁柜（400）的外壁面和/或所述装饰件（600）的外表面贴设有与所述墙体（500）上的装饰板相适配的装饰板。

4.根据权利要求1所述的壁柜式马桶，其特征在于，所述储物结构（410）包括至少两个开口背离所述墙体（500）设置的储物腔（411），至少两个所述储物腔（411）分设于所述马桶（100）在沿宽度方向的相对两侧；

5.根据权利要求4所述的壁柜式马桶，其特征在于，所述管路组件（300）包括进水管组件（310），所述进水管组件（310）的至少部分位于所述储物腔（411）内，且所述进水管组件（310）的两端经所述第一避让孔（413）分别与所述管路系统的供水管路和所述马桶（100）的进水口连接并连通；

6.根据权利要求5所述的壁柜式马桶，其特征在于，所述进水管组件（310）包括主管路和至少两个分支管路（311），所述主管路的一端经所述第一避让孔（413）与所述供水管路连接并连通，至少两个所述分支管路（311）的一端经所述第一避让孔（413）分别与所述马桶（100）的不同进水口连接并连通，至少两个所述分支管路（311）的另一端与所述主管路的另一端之间设置有控制阀（312）；

7.根据权利要求4所述的壁柜式马桶，其特征在于，所述壁柜式马桶还包括线路结构（800），所述线路结构（800）设于任一个所述储物腔（411）内且分别与所述墙体（500）内的供电系统和所述马桶（100）上的供电接口电连接；

8.根据权利要求7所述的壁柜式马桶，其特征在于，所述第二避让孔（417）至少包括设置在储物腔（411）的腔底壁上的第三子避让孔和设置在所述储物腔（411）的靠近所述马桶（100）的腔侧壁上的第四子避让孔（418）；

9.根据权利要求1所述的壁柜式马桶，其特征在于，所述储物结构（410）还包括位于所述马桶（100）上方的储物抽屉（419）；

10.根据权利要求1所述的壁柜式马桶，其特征在于，所述壁柜（400）与待安装位置处的地面之间设置有部分墙体（500），所述部分墙体（500）的高度不小于70mm。
