一种应急调节池的制作方法

本技术涉及污水处理，尤其涉及一种应急调节池。

背景技术：

1、污水调节池顾名思义，是用来对进厂的污水进行水质水量进行调节的池体，通常调节池设置为8-12h，污水厂应急池，当污水处理厂内部单元构筑物或者设备出现故障导致出水不能达标时，需及时切换进水进入到应急池，保证厂内有一定的时间能够解决故障问题，通常应急池设置停留时间为8-12h。调节池与应急池内部均需设置搅拌装置，起到水质均衡并防止底部沉泥的作用；常规设计中，应急池与调节池上分别设有进水口，并分别设有电动阀门，用以切换进水；应急池与调节池分别需要配置泵组，用以对存储在其中的污水进行提升；但是日常使用中，应急池电动阀门长期不适用，容易损坏，同时，应急池大多数处于空池状态，内部设置的搅拌器及提升泵设备常年闲置，造成设备初始投资的增加，同时闲置较长时间的设备故障率更高。

技术实现思路

1、针对现有技术中存在的不足，本实用新型提供一种应急调节池，通过设置共用的分配井、切换池及出水池，在不影响正常使用的情况下，使搅拌设备、提升泵等均可共用，从而减少初始投资，降低设备故障率。

2、本实用新型采用的技术方案是：

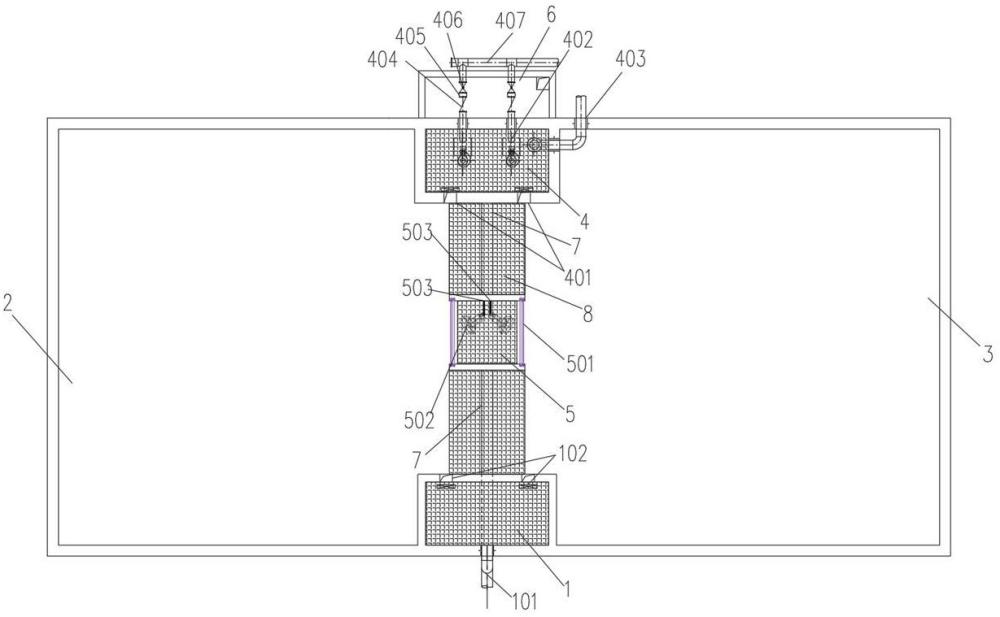

3、一种应急调节池，其中：包括矩形池体和控制器，所述矩形池体中间沿着宽度方向设置中间隔墙，所述中间隔墙一侧和矩形池体进水一侧的侧壁连接，另一侧与出水池侧壁的相连接，所述矩形池体通过中间隔墙分割成调节池和应急池；

4、中间隔墙上部设置分配井，分配井连接进水管，在中间隔墙中部设置切换池，在出水一侧设置出水池，所述分配井与调节池、应急池接触的一侧均设置分配闸门，分配闸门分别通向调节池和应急池；

5、所述切换池对应调节池和应急池的一侧均设置手动插板闸；所述出水池内设置两个出水泵，出水池与邻近调节池与应急池的墙体上分别安装有出水闸门，所述出水池上部侧壁设置溢流管；

6、控制器和分配闸门、出水泵、出水闸门电连接。

7、优选的是，所述应急调节池，其中：所述切换池内设置两个相邻的导杆，靠近调节池的导杆上设置搅拌器，所述搅拌器电连接控制器。

8、优选的是，所述应急调节池，其中：所述出水泵的出水管道上依次设置第一止回阀、伸缩器和第二止回阀，出水管道远离所述出水泵的一端连接总出水管。

9、优选的是，所述应急调节池，其中：所述出水池的外侧设置阀门井，第一止回阀、伸缩器和第二止回阀设置于阀门井内。

10、优选的是，所述应急调节池，其中：所述分配井、切换池、出水池及中间隔墙上部均设置走道板。

11、优选的是，所述应急调节池，其中：所述进水管远离分配井的一端伸出至所述矩形池体外。

12、优选的是，所述应急调节池，其中：所述出水池、切换池、调节池及应急池的底面在同一水平面上。

13、优选的是，所述应急调节池，其中：所述切换池的两个相邻的导杆的中间设置起吊架和手动葫芦，手动葫芦安装在起吊架上。

14、本实用新型的优点：

15、（1）本实用新型的应急调节池，通过设置分配井，内部设置造价较低、故障率较低的手电两用式启闭机闸门作为分配闸门，替代了通常设置的电动阀门，节省初始投资成本；通过设置分配井，根据需要将通过开关分配闸门将进水分配到调节池或应急池，避免了昂贵的电动阀门的使用。

16、（2）本实用新型的应急调节池，通过设置切换池，可以在应急池需要排水时，关闭左侧插板闸，打开右侧插板闸，并将搅拌器装载到右侧的导杆上，供应急池使用，节省了应急池内常规配置的搅拌器费用，从而节省了工程造价。

17、（3）本实用新型的应急调节池，通过设置出水池及出水闸门，在应急池需要排水时，通过开启应急池侧的出水闸门及出水泵，实现应急池的排水功能。其中出水闸门采用手电两用式启闭机闸门，节省了应急池常设出水泵造成的设备的闲置及工程投资的浪费。

1.一种应急调节池，其特征在于：包括矩形池体和控制器，所述矩形池体中间沿着宽度方向设置中间隔墙（7），所述中间隔墙（7）一侧和矩形池体进水一侧的侧壁连接，另一侧与出水池（4）的侧壁相连接，所述矩形池体通过中间隔墙（7）分割成调节池（2）和应急池（3）；

2.根据权利要求1所述的应急调节池，其特征在于：所述切换池（5）内设置两个相邻的导杆（503），靠近调节池（2）的导杆上设置搅拌器（502），所述搅拌器（502）电连接控制器。

3.根据权利要求1所述的应急调节池，其特征在于：所述出水泵（402）的出水管道上依次设置第一止回阀（404）、伸缩器（405）和第二止回阀（406），出水管道远离所述出水泵（402）的一端连接总出水管（407）。

4.根据权利要求3所述的应急调节池，其特征在于：所述出水池（4）的外侧设置阀门井（6），第一止回阀（404）、伸缩器（405）和第二止回阀（406）设置于阀门井（6）内。

5.根据权利要求1所述的应急调节池，其特征在于：所述分配井（1）、切换池（5）、出水池（4）及中间隔墙（7）上部均设置走道板（8）。

6.根据权利要求1所述的应急调节池，其特征在于：所述进水管（101）远离分配井（1）的一端伸出至所述矩形池体外。

7.根据权利要求1所述的应急调节池，其特征在于：所述出水池（4）、切换池（5）、调节池（2）及应急池（3）底面在同一水平线上。

8.根据权利要求2所述的应急调节池，其特征在于：所述切换池（5）的两个相邻的导杆（503）的中间设置起吊架和手动葫芦，手动葫芦安装在起吊架上。
