一种水利工程闸门净水装置的制作方法

本技术属于水利工程，尤其是涉及一种水利工程闸门净水装置。

背景技术：

1、在水利工程、市政给排水、河道治理等领域，闸门作为一种关键的控制性建筑物，广泛应用于拦截水流、调节水位、控制流量等作业，自然水体中通常含有大量的悬浮物、漂浮物、如杂草、塑料制品、树枝、生活垃圾以及其他固体颗粒杂质，这些杂质若随水流进入泵站、水电站或输水渠道，不仅会磨损、堵塞后续的水力机械，影响其运行效率与寿命，还可能对水质安全构成威胁。

2、目前在闸门的上游安装滤网对水中的杂质进行初步过滤拦截，起到保护后续设施的作用，但当退水、排洪或系统反向清洗时，水流方向可能发生改变，从闸门的另一侧流入，导致固定于闸门一侧的滤网将失去过滤作用，导致杂质无障碍通过；且滤网表面及网孔会迅速被杂物附着、堵塞，影响其过滤效果。

技术实现思路

1、本实用新型的目的是：提供一种水利工程闸门净水装置，通过对粘附在滤网上的杂质进行清除的同时确保其实现双向有效过滤。

2、所述的水利工程闸门净水装置，包括闸门架和安装在闸门架上的闸门启闭系统，所述闸门架的内外两侧均可拆卸式连接有滤网，两块滤网呈相互对称的弧形结构，两块滤网的内外两侧均设置有内部呈中空结构的安装板，两块安装板的相互对应面上均设置有清理刷，清理刷的两侧安装有若干个喷头，闸门架上设置有水箱，水箱的出水管与水泵的进水端连接相通，水泵的出水端连接有固定在闸门架上的排水管，排水管通过伸缩软管与安装板连接相通，闸门架上设置有驱使安装板沿滤网移动的驱动组件。

3、进一步的，驱动组件包括固定在闸门架上的固定架，固定架内安装有电机，电机的输出轴上套装有主动锥齿轮，固定架与闸门架之间转动连接有套装在闸门启闭系统的钢丝绳上的转动管，转动管上套装有与主动锥齿轮相互啮合的从动锥齿轮，转动管通过连接板与两块安装板连接。

4、进一步的，所述滤网的两个端面上均设置有固定板，固定板上开设有插槽，闸门架的左右两侧均铰接有呈“匚”字形结构的限位板，限位板与插槽相互插接。

5、进一步的，所述固定板上开设有两个上下分布的通孔，通孔内均穿装有与闸门架螺纹连接的螺钉。

6、进一步的，所述限位板通过铰接座与限位板铰接，铰接座的转轴两端均套装有扭簧，扭簧的一端固定在铰接座侧壁，其另一端固定在限位板侧壁。

7、进一步的，所述固定架上开设有呈弧形结构的限位槽，限位槽内设置有与之呈滑动配合且固定在连接板底部的万向滚珠。

8、进一步的，所述转动管通过轴承转动连接在闸门架与固定架之间。

9、与现有技术相比，本实用新型具有以下有益效果：

10、本实用新型通过驱动组件驱使位于两个滤网内外侧的安装板沿滤网移动，安装板上的清理刷对粘附在滤网上的杂质进行清理，启动水泵使其将水箱内水通过排水管输送至伸缩软管后进入安装板内，最后从喷头喷出，对杂质进行冲刷，既能对粘附在滤网上的杂质进行清除，又能确保位于闸门架内外两侧滤网的有效过滤效果。

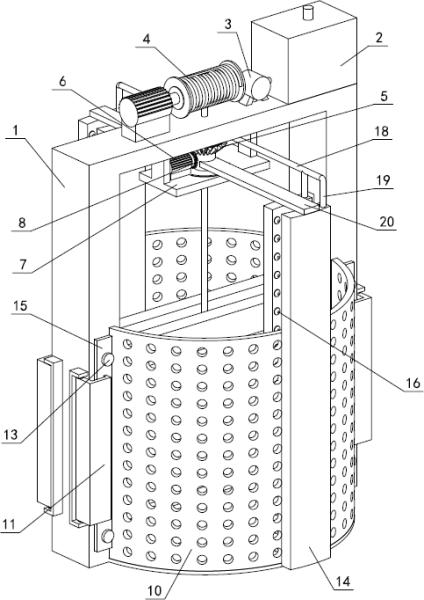

1.一种水利工程闸门净水装置，包括闸门架（1）和安装在闸门架（1）上的闸门启闭系统（4），其特征在于：所述闸门架（1）的内外两侧均可拆卸式连接有滤网（10），两块滤网（10）呈相互对称的弧形结构，两块滤网（10）的内外两侧均设置有内部呈中空结构的安装板（14），两块安装板（14）的相互对应面上均设置有清理刷（17），清理刷（17）的两侧安装有若干个喷头（16），闸门架（1）上设置有水箱（2），水箱（2）的出水管与水泵（3）的进水端连接相通，水泵（3）的出水端连接有固定在闸门架（1）上的排水管（18），排水管（18）通过伸缩软管（19）与安装板（14）连接相通，闸门架（1）上设置有驱使安装板（14）沿滤网（10）移动的驱动组件。

2.根据权利要求1所述的水利工程闸门净水装置，其特征在于：驱动组件包括固定在闸门架（1）上的固定架（7），固定架（7）内安装有电机（6），电机（6）的输出轴上套装有主动锥齿轮（8），固定架（7）与闸门架（1）之间转动连接有套装在闸门启闭系统（4）的钢丝绳上的转动管（9），转动管（9）上套装有与主动锥齿轮（8）相互啮合的从动锥齿轮（5），转动管（9）通过连接板（20）与两块安装板（14）连接。

3.根据权利要求1所述的水利工程闸门净水装置，其特征在于：所述滤网（10）的两个端面上均设置有固定板（15），固定板（15）上开设有插槽，闸门架（1）的左右两侧均铰接有呈“匚”字形结构的限位板（11），限位板（11）与插槽相互插接。

4.根据权利要求3所述的水利工程闸门净水装置，其特征在于：所述固定板（15）上开设有两个上下分布的通孔，通孔内均穿装有与闸门架（1）螺纹连接的螺钉（13）。

5.根据权利要求3所述的水利工程闸门净水装置，其特征在于：所述限位板（11）通过铰接座与限位板（11）铰接，铰接座的转轴两端均套装有扭簧（12），扭簧（12）的一端固定在铰接座侧壁，其另一端固定在限位板（11）侧壁。

6.根据权利要求2所述的水利工程闸门净水装置，其特征在于：所述固定架（7）上开设有呈弧形结构的限位槽，限位槽内设置有与之呈滑动配合且固定在连接板（20）底部的万向滚珠。

7.根据权利要求2所述的水利工程闸门净水装置，其特征在于：所述转动管（9）通过轴承转动连接在闸门架（1）与固定架（7）之间。
