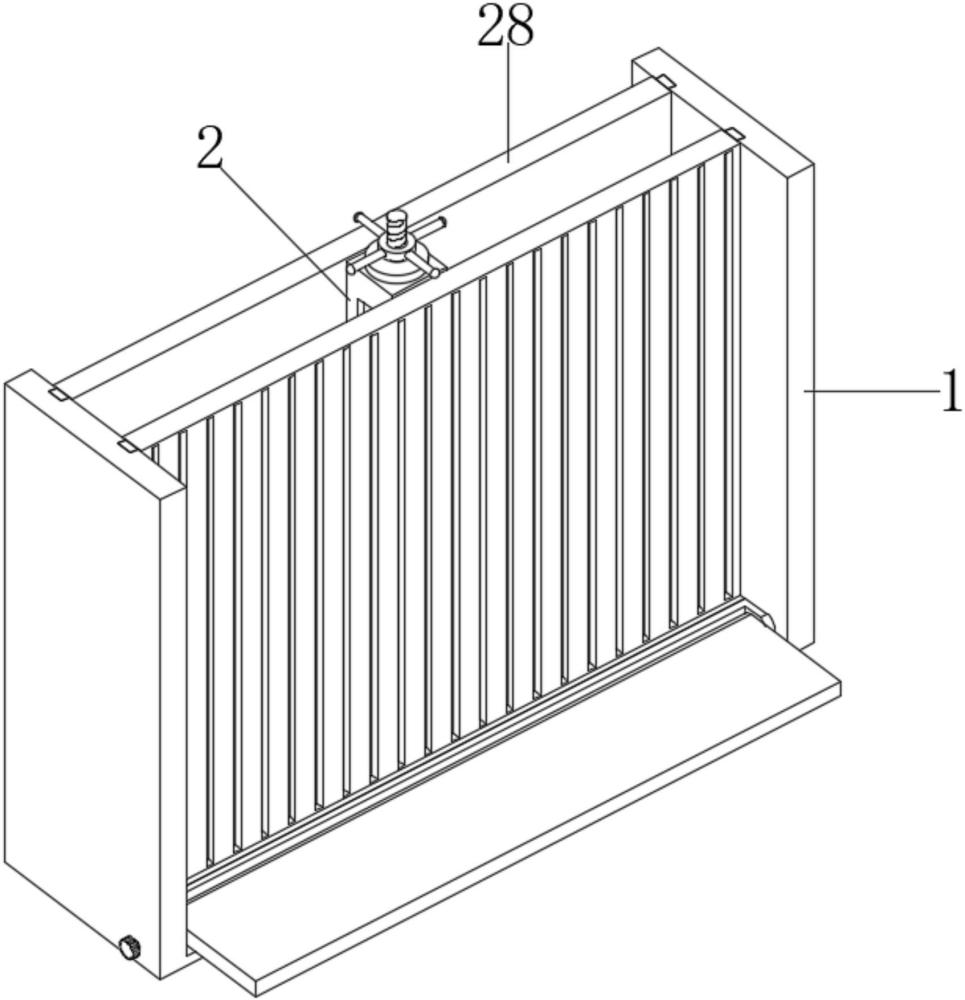

一种导流洞封堵闸门止水装置的制作方法

本技术涉及导流洞，尤其涉及一种导流洞封堵闸门止水装置。

背景技术：

1、主要基于水利工程建设中长期存在的施工难题，导流洞封堵闸门是水利水电工程中关键的临时或永久性设施，其核心作用围绕控制水流、保障安全、协调施工进程展开。

2、现有的封堵闸门通过清理导流洞的底部，进行基础处理，根据设计要求，在基础上打入钢筋桩，用于加固地基，按照混凝土配合比要求，将混凝土浇注至导流洞内，待混凝土凝固后，安装混凝土闸门，确保闸门与洞口紧密贴合，但是在工作的时候，防止会使导流洞会产生水源无法有效的阻挡，会产生水源的泄漏，影响到后续的工作进程。

3、为此，我们提出一种导流洞封堵闸门止水装置来解决上述问题。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种导流洞封堵闸门止水装置。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、一种导流洞封堵闸门止水装置，包括闸门框架，所述闸门框架的上端表面安装有升降装置，所述升降装置的内部上端，固定安装有固定圆盘，所述固定圆盘套接在滚珠丝杆的两端，所述滚珠丝杆的表面安装有滑动块，所述闸门框架的前端固定安装有铰接，所述铰接内部安装有转动杆且通过转动杆插接在阻挡板的末端。

4、优选的，所述升降装置的左右两侧开设有与支撑杆相适配的通槽。

5、优选的，所述滑动块的表面开设有与滚珠丝杆相适配的螺孔，所述固定圆盘的表面直径大于滑动块的表面直径，所述滑动块的表面通过安装支撑杆连接在闸门的内壁。

6、优选的，所述固定圆盘的上端固定连接有螺纹杆,所述螺纹杆插接在固定块的内部，所述螺纹杆的表面安装有旋转把手，且旋转把手设置呈圆弧形。

7、优选的，所述铰接设置呈u形，所述铰接的内部安装有转动杆。

8、优选的，所述阻挡板的末端设置呈圆弧形，所述阻挡板的末端开设有孔洞，且孔洞内部插接有转动杆。

9、优选的，所述铰接的一侧开设有孔洞，且孔洞的内部插接有连接杆，所述连接杆的一端固定安装有螺纹固定扣。

10、与现有技术相比，本实用新型的有益效果为：

11、1、该装置通过设置有通过转动旋转把手，使升降装置内部的滚珠丝杆进行转动，且滚珠丝杆的两端套接在固定圆盘的内部，带动滑动块进行上下的移动，也通过连接支撑杆带动闸门实现上下的升降，方便针对导流洞进行有效的阻挡，进行有效的控制，防止发生水源泄流，提高后续的工作流程的效率。

12、2、该装置通过设置有通过在闸门框架的前端底端位置，开设有挖槽，且在挖槽的内部固定安装有铰接，且通过内部安装有的转动杆套接在阻挡板的末端，并且利用螺纹固定扣进行有效的旋转控制，方便有效的针对水源进行有效的阻挡，便于有效的减少水源的冲击，提高一定的止水效果。

1.一种导流洞封堵闸门止水装置，包括闸门框架（1），其特征在于：所述闸门框架（1）的上端表面安装有升降装置（2），所述升降装置（2）的内部上端，固定安装有固定圆盘（21），所述固定圆盘（21）套接在滚珠丝杆（22）的两端，所述滚珠丝杆（22）的表面安装有滑动块（23），所述闸门框架（1）的前端固定安装有铰接（3），所述铰接（3）内部安装有转动杆（31）且通过转动杆（31）插接在阻挡板（32）的末端。

2.根据权利要求1所述的一种导流洞封堵闸门止水装置，其特征在于，所述升降装置（2）的左右两侧开设有与支撑杆(24)相适配的通槽。

3.根据权利要求1所述的一种导流洞封堵闸门止水装置，其特征在于，所述滑动块（23）的表面开设有与滚珠丝杆（22）相适配的螺孔，所述固定圆盘（21）的表面直径大于滑动块（23）的表面直径，所述滑动块（23）的表面通过安装支撑杆（24）连接在闸门（28）的内壁。

4.根据权利要求1所述的一种导流洞封堵闸门止水装置，其特征在于，所述固定圆盘（21）的上端固定连接有螺纹杆(26),所述螺纹杆（26）插接在固定块（25）的内部，所述螺纹杆（26）的表面安装有旋转把手（27），且旋转把手（27）设置呈圆弧形。

5.根据权利要求1所述的一种导流洞封堵闸门止水装置，其特征在于，所述铰接（3）设置呈u形，所述铰接（3）的内部安装有转动杆（31）。

6.根据权利要求1所述的一种导流洞封堵闸门止水装置，其特征在于，所述阻挡板（32）的末端设置呈圆弧形，所述阻挡板（32）的末端开设有孔洞，且孔洞内部插接有转动杆（31）。

7.根据权利要求1所述的一种导流洞封堵闸门止水装置，其特征在于，所述铰接（3）的一侧开设有孔洞，且孔洞的内部插接有连接杆（33），所述连接杆（33）的一端固定安装有螺纹固定扣（34）。
