一种建筑排水防返味防堵塞装置

本技术涉及一种防堵塞装置，具体为一种建筑排水防返味防堵塞装置，属于建筑排水。

背景技术：

1、在建筑排水过程中，排水管道堵塞与下水道异味反流是两类极为常见且影响使用体验的问题，日常排水中包含的毛发、厨余残渣和纤维杂物等各类固体废弃物日益增多，这些杂质易在排水管道内部堆积缠绕，逐渐缩小水流通道，最终导致排水不畅甚至完全堵塞。

2、目前，现如今建筑排水管道的防臭效果易受水流波动和管道负压等因素影响，当管道内水量不足时，水封层易干涸失效，下水道内的有害气体会沿着管道反流至室内，不仅散发难闻异味，还可能危害人体健康，破坏室内空气质量。

3、于是，在此提出一种建筑排水防返味防堵塞装置。

技术实现思路

1、本实用新型提出一种建筑排水防返味防堵塞装置，以解决现有技术中管道内水量不足时，水封层易干涸失效，下水道内的有害气体会沿着管道反流至室内，不仅散发难闻异味，还可能危害人体健康，破坏室内空气质量的问题。

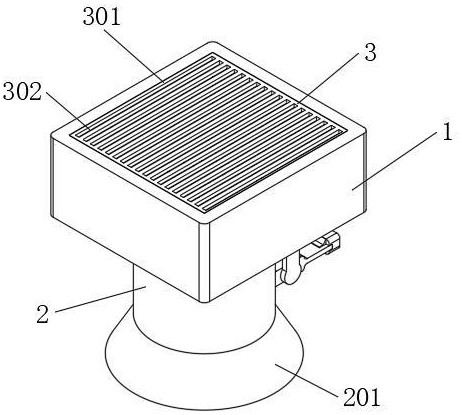

2、本实用新型通过以下技术方案予以实现：一种建筑排水防返味防堵塞装置，包括排水管道，所述排水管道的下方设置有防返味机构；

3、所述防返味机构包括排水通道，所述排水管道的底面固定连接有两个固定板，两个所述固定板相互靠近的一侧面共同固定连接有固定杆，所述排水通道的内部卡接有挡板，所述挡板的外表面固定连接有活动板，所述活动板的外表面固定连接有配重块，所述活动板的外表面开设有通孔，所述通孔的内壁与固定杆的外表面相接触；

4、所述排水通道的上表面与排水管道的底面固定连通，所述排水管道的内部设置有防堵塞组件。

5、两个所述固定板的外表面共同固定连接有加固板，所述加固板的上表面与排水管道的底面固定连接。

6、所述加固板的内壁螺纹连接有四个固定螺栓，每组所述固定螺栓的外表面均与排水管道的内壁螺纹连接。

7、所述固定杆的外表面固定连接有两个固定环，两个所述固定环相互远离的一端与两个固定板相互靠近的一侧面固定连接。

8、所述配重块的外表面固定连接有两个固定斜板，两个所述固定斜板相互靠近的一侧面与活动板的外表面固定连接。

9、所述防堵塞组件包括可拆卸板，所述可拆卸板的上表面开设有若干个相同的过滤槽，所述排水管道的内壁固定连接有过滤网，所述过滤网的上表面开设有若干个相同的漏孔。

10、本实用新型提供了一种建筑排水防返味防堵塞装置，其具备的有益效果如下：

11、该建筑排水防返味防堵塞装置，通过配重块与活动板、挡板的联动结构，无需依赖水封层即可实现排水通道的密封防护，无排水时，配重块的重力作用使挡板紧密卡接于排水通道内，有效阻断下水道有害气体反流路径，避免因管道负压、水量不足导致的异味泄漏问题，保障室内空气质量与人体健康，排水时，水流冲击力可推动挡板绕固定杆转动，不影响排水流畅性，排水结束后挡板自动复位密封，无需人工操作，实用性强。

12、该建筑排水防返味防堵塞装置，采用“双重过滤”设计，可拆卸板的过滤槽先对毛发、厨余残渣等大颗粒杂质进行初步拦截，再通过过滤网的漏孔对细小纤维杂物进一步过滤，双重阻拦有效避免杂质在管道内堆积缠绕，从源头减少堵塞风险，同时，可拆卸板便于拆卸清理，过滤网固定于管道内壁，结构稳固且维护便捷，降低管道疏通成本与频率。

1.一种建筑排水防返味防堵塞装置，包括排水管道（1），其特征在于：所述排水管道（1）的下方设置有防返味机构（2）；

2.根据权利要求1所述的一种建筑排水防返味防堵塞装置，其特征在于：两个所述固定板（203）的外表面共同固定连接有加固板（4），所述加固板（4）的上表面与排水管道（1）的底面固定连接。

3.根据权利要求2所述的一种建筑排水防返味防堵塞装置，其特征在于：所述加固板（4）的内壁螺纹连接有四个固定螺栓（5），每组所述固定螺栓（5）的外表面均与排水管道（1）的内壁螺纹连接。

4.根据权利要求1所述的一种建筑排水防返味防堵塞装置，其特征在于：所述固定杆（205）的外表面固定连接有两个固定环（7），两个所述固定环（7）相互远离的一端与两个固定板（203）相互靠近的一侧面固定连接。

5.根据权利要求1所述的一种建筑排水防返味防堵塞装置，其特征在于：所述配重块（202）的外表面固定连接有两个固定斜板（6），两个所述固定斜板（6）相互靠近的一侧面与活动板（206）的外表面固定连接。

6.根据权利要求1所述的一种建筑排水防返味防堵塞装置，其特征在于：所述防堵塞组件（3）包括可拆卸板（301），所述可拆卸板（301）的上表面开设有若干个相同的过滤槽（302），所述排水管道（1）的内壁固定连接有过滤网（303），所述过滤网（303）的上表面开设有若干个相同的漏孔（304）。
