一种预制式夹心支护挡墙及其施工方法与流程

本发明涉及基坑支护领域，具体为一种预制式夹心支护挡墙及其施工方法。

背景技术：

1、基坑及边坡支护工程中，挡墙结构常用于抵抗土体侧向压力，防止边坡坍塌。目前工程中常用的支护挡墙形式主要包括现浇钢筋混凝土挡墙、装配式挡墙以及混凝土组合挡墙等。

2、现浇钢筋混凝土挡墙通常需要在基坑内搭设大面积模板，并进行混凝土浇筑，这种挡墙的施工工序多、周期长，对施工空间和现场条件要求较高，且模板安装与拆除过程存在一定安全风险，不利于狭窄场地或边支护边开挖工况下的施工。

3、现有的预制挡墙板多以单层结构为主，预制挡墙板缺少二次浇筑，支护能力弱、稳定性有限，难以满足较大深度或较高安全等级的支护需求。

4、现有的混凝土组合挡墙仍然需要进行模板的安装与拆除，无法充分发挥预制构件施工效率高的优势，并且混凝土与预制构件之间的结合效果有限，不同构件之间的结合性较差，整体受力孱弱。此外，现有的混凝土组合挡墙主要依靠自重及回填土体抵抗侧向土压力，抗侧向土压力能力有限，结构稳定性不足，尤其在高边坡或复杂地质条件下更为明显。

技术实现思路

1、本发明的目的在于提供一种预制式夹心支护挡墙及其施工方法，无需现场支模，施工效率高，且预制挡墙与后浇混凝土的结合性好，具有良好的抗侧向土压力能力和整体支护能力。

2、本发明的目的之一通过如下技术方案实现：

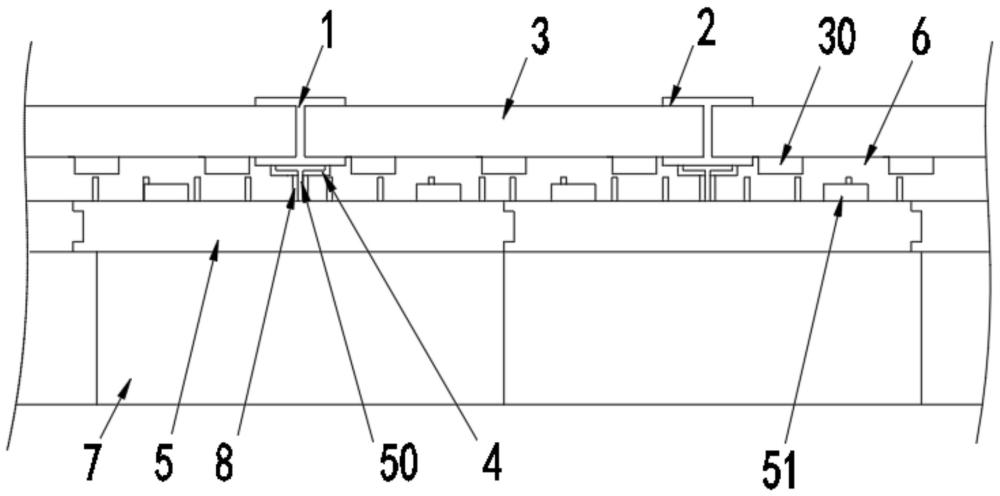

3、一种预制式夹心支护挡墙，包括：

4、若干h型钢，竖直插置于土层中，所述h型钢沿边坡底边依次间隔布设，且其开口相对设置，相邻两所述h型钢的相对开口之间形成开挖区；

5、若干前挡墙，一一对应插置在各开挖区内，所述前挡墙的前侧对应边坡；

6、连接轨，固设于所述h型钢的后侧；

7、若干后挡墙，横向并排布设在前挡墙的后方，且与前挡墙相平行，所述后挡墙上预埋有连接件，所述连接件与连接轨插接配合；

8、若干l型后撑，一一对应设于各后挡墙的底部，所述l型后撑的前侧设有定位预埋件，所述定位预埋件位于连接轨的下方，所述连接件的底部经连接轨与定位预埋件插接配合；

9、其中，所述前挡墙和后挡墙之间形成夹心区，所述前挡墙的后侧设有位于夹心区内的若干第一加强肋，所述后挡墙的前侧设有位于夹心区内的若干第二加强肋，所述第一加强肋和第二加强肋呈错位布设，所述夹心区内浇筑有混凝土。

10、本发明的目的之二通过如下技术方案实现：

11、一种预制式夹心支护挡墙的施工方法，包括以下步骤：

12、步骤s1：沿边坡底边依次间隔插设若干h型钢，使h型钢具有连接轨的一侧远离边坡，各h型钢位于同一水平标高上，且其开口相对布设；

13、步骤s2：在开挖区内向下挖掘出可容纳前挡墙底部的容纳空间，将前挡墙吊装至开挖区上方，使前挡墙底部贴合两侧h型钢的腹板并吊放至容纳空间内；

14、步骤s3：按设计方案分层挖掘前挡墙后侧的土体，每下挖一层土体，即以该层土体的顶面作为新的工作面，并向开挖区内挖掘前挡墙下方的土体，使前挡墙贴合两侧h型钢的腹板逐层下滑，直至前挡墙下落至设计位置；

15、步骤s4：依次吊装后挡墙，将各后挡墙上的连接件分别对准对应h型钢后侧的连接轨，使各后挡墙沿对应连接轨下落，并在各后挡墙的底部与施工面之间预留出供l型后撑放入的安装空间；

16、步骤s5：依次将各l型后撑放入对应后挡墙底部的安装空间内，并使l型后撑锚入土体，继续下放对应的后挡墙，使连接件的底部插入对应l型后撑前侧的定位预埋件内，并确保相邻两个后挡墙之间的凸块与凹槽相互对准，以完成相邻后挡墙之间的横向拼接；

17、步骤s6：待后挡墙安装就位后，所述第一加强肋与所述第二加强肋呈错位布设，向夹心区内浇筑混凝土并振捣密实，待混凝土强度达到设计要求后，完成施工。

18、较之现有技术而言，本发明的优点在于：

19、1、通过将前挡墙插置于开挖区内，并配合分层开挖的施工方式，使前挡墙在土体开挖过程中沿h型钢腹板逐层下滑，实现边开挖、边支护的施工效果，并通过连接件与连接轨的插接配合，使后挡墙能够沿连接轨导向下落，并在下落过程中使连接件的底部与l型后撑前侧的定位预埋件插接配合，进而使后挡墙与l型后撑相连接；同时，l型后撑锚入土体后能够在后挡墙的背坡侧形成支撑，承担并分散来自边坡土体的侧向土压力，从而增强支护挡墙抵抗侧向土压力的能力，降低支护挡墙受力后发生倾斜或滑移的风险；

20、此外，前挡墙与后挡墙之间形成夹心区，而第一加强肋与第二加强肋在夹心区内形成错位状态，后挡墙直接作为永久性免拆模板，并向夹心区内浇筑混凝土，使固化后的混凝土与第一加强肋及第二加强肋形成咬合结构，从而显著增强后浇混凝土与预制挡墙之间的结合效果，提高支护挡墙整体的抗剪能力和长期结构稳定性。

1.一种预制式夹心支护挡墙，其特征在于，包括：

2.根据权利要求1所述的预制式夹心支护挡墙，其特征在于：所述l型后撑（7）包括水平设置的第一侧板（71）以及竖向设置的第二侧板（72），所述第一侧板（71）设于后挡墙（5）底部，所述第二侧板（72）连接于第一侧板（71）后端的底部，并用于锚入土体，所述定位预埋件（8）设于第一侧板（71）的前侧。

3.根据权利要求2所述的预制式夹心支护挡墙，其特征在于：所述定位预埋件（8）上开设有定位插槽（81），所述连接件（50）的底部插设于定位插槽（81）内。

4.根据权利要求2所述的预制式夹心支护挡墙，其特征在于：所述l型后撑（7）内预埋有若干横向间隔设置的加强钢筋（73），所述加强钢筋（73）的一端贯穿l型后撑（7）的前端并延伸至夹心区（6）内。

5.根据权利要求1所述的预制式夹心支护挡墙，其特征在于：所述第一加强肋（30）为纵向延伸的条状结构，且第一加强肋（30）与前挡墙（3）一体成型；

6.根据权利要求1所述的预制式夹心支护挡墙，其特征在于：所述连接轨（4）包括两个纵向延伸且横向间隔布设的l型角钢（41）；

7.根据权利要求6所述的预制式夹心支护挡墙，其特征在于：所述连接件（50）的后端预埋于后挡墙（5）中部。

8.根据权利要求1所述的预制式夹心支护挡墙，其特征在于：所述后挡墙（5）的一侧设有凸块（52），所述后挡墙（5）的另一侧设有与所述凸块（52）相匹配的凹槽（53），相邻两个后挡墙（5）通过所述凸块（52）与凹槽（53）实现横向拼接。

9.根据权利要求8所述的预制式夹心支护挡墙，其特征在于：相邻两个后挡墙（5）的后侧接缝处设有水泥砂浆填缝。

10.一种根据权利要求8所述的预制式夹心支护挡墙的施工方法，其特征在于，包括以下步骤：
