坐便设备及防止污水箱内部泡沫溢出的控制方法与流程

本申请涉及卫浴设备，尤其涉及一种坐便设备及防止污水箱内部泡沫溢出的控制方法。

背景技术：

1、在现有的坐便设备中，污水箱通常用于收集和处理污物及泡沫原液。为了平衡箱体内外气压以保证排污顺畅，污水箱顶部通常需要设置透气管路。

2、在搅碎泡沫原液、排污冲洗或自清洁等工况下，污水箱内部会迅速产生大量泡沫。由于现有透气管路功能单一，仅能维持气压平衡而无法对泡沫进行有效拦截或导流，导致大量泡沫容易充满污水箱并从透气管道溢出至外部环境，造成污染。

技术实现思路

1、本申请实施例提供了一种坐便设备及防止污水箱内部泡沫溢出的控制方法，旨在解决传统污水箱内部产生的泡沫会通过管道溢出至外部环境，造成污染的问题。

2、第一方面，本申请实施例提供了一种坐便设备，所述坐便设备包括：

3、坐便器本体；

4、污水箱，所述污水箱设置于所述坐便器本体的底部；

5、管路切换组件，所述管路切换组件包括管路部件、除臭模块和流路切换部件；其中，所述管路部件连接于所述坐便器本体和所述污水箱，所述除臭模块和所述流路切换部件设置在所述管路部件上，所述流路切换部件具有泡沫回流模式和除臭模式，在所述流路切换部件处于泡沫回流模式时，所述污水箱通过所述管路部件连接于所述坐便器本体，在所述流路切换部件处于除臭模式时，所述污水箱通过所述管路部件连接于所述除臭模块。

6、作为一种实施方式，所述管路部件包括透气管、泡沫回流管、除臭管；其中，所述流路切换部件的输入端通过所述透气管连通于所述污水箱，所述流路切换部件的第一输出端通过所述泡沫回流管连通于所述坐便器本体，所述流路切换部件的第二输出端通过所述除臭管连通于所述除臭模块，在所述流路切换部件处于泡沫回流模式时，所述输入端连通于所述第一输出端；在所述流路切换部件处于除臭模式时，所述输入端连通于所述第二输出端。

7、作为一种实施方式，所述流路切换部件包括阀体、阀芯，所述阀体具有所述输入端、所述第一输出端和所述第二输出端，所述阀芯可活动地设置于所述阀体，以使所述阀芯处于第一工作位置或第二工作位置；所述阀芯处于第一工作位置时，所述阀芯阻断第二输出端，所述输入端连通于所述第一输出端；所述阀芯处于第二工作位置时，所述阀芯阻断第一输出端，所述输入端连通于所述第二输出端。

8、作为一种实施方式，所述流路切换部件还包括第一软管和第二软管，所述输入端通过第一软管连接于所述第一输出端，所述输入端通过第二软管连接于所述第二输出端，所述阀芯处于第一工作位置时，所述阀芯挤压第二软管以阻断所述第二软管；所述阀芯处于第二工作位置时，所述阀芯挤压第一软管以阻断所述第一软管；所述阀芯处于第三工作位置时，所述阀芯同时挤压所述第二软管和所述第一软管，以阻断所述第二软管和所述第一软管。

9、作为一种实施方式，所述流路切换部件还包括驱动件，所述驱动件的输出轴连接于所述阀芯，以带动所述阀芯转动，从而使所述阀芯处于所述第一工作位置、所述第二工作位置和所述第三工作位置。

10、作为一种实施方式，所述阀芯包括多个滚筒、转盘支架、转盘支架固定板，多个所述滚筒间隔安装于所述转盘支架上，所述转盘支架通过所述转盘支架固定板设置于所述阀体，所述驱动件的输出轴连接于所述转盘支架，以带动多个所述滚筒整体转动，从而使多个所述滚筒挤压所述第二软管和/或所述第一软管。

11、作为一种实施方式，所述坐便器本体设有溢流孔，所述溢流孔设置于所述坐便器本体远离所述污水箱的一端。

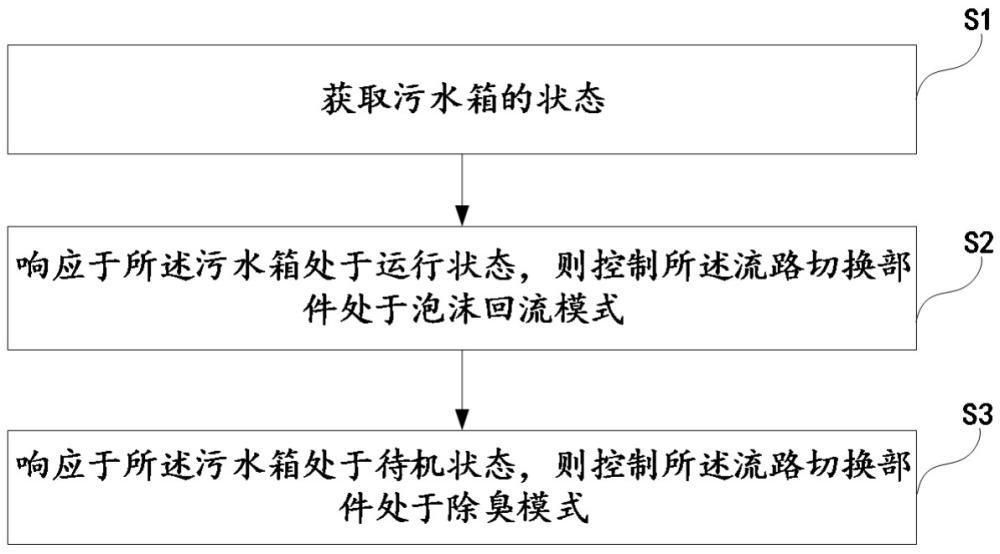

12、第二方面，本申请提供一种防止污水箱内部泡沫溢出的控制方法，应用于如上述的坐便设备，所述方法包括：

13、获取污水箱的状态；

14、响应于所述污水箱处于运行状态，则控制所述流路切换部件处于泡沫回流模式；

15、响应于所述污水箱处于待机状态，则控制所述流路切换部件处于除臭模式。

16、作为一种实施方式，所述方法还包括：

17、获取所述坐便设备的姿态信息；

18、基于所述姿态信息，判断所述坐便设备是否处于倾倒状态；

19、若所述坐便设备处于所述倾倒状态，则控制所述流路切换部件处于截止模式。

20、作为一种实施方式，所述方法还包括：

21、基于所述流路切换部件的控制模式，控制所述流路切换部件中阀芯的工作位置；

22、其中，所述流路切换部件处于泡沫回流模式，则控制所述流路切换部件的阀芯处于第一工作位置，所述流路切换部件处于除臭模式，则控制所述流路切换部件的阀芯处于第二工作位置，所述流路切换部件处于截止模式，则控制所述流路切换部件的阀芯处于第三工作位置。

23、本申请实施例提供了一种坐便设备及防止污水箱内部泡沫溢出的控制方法，所述坐便设备包括：坐便器本体；污水箱，所述污水箱设置于所述坐便器本体的底部；管路切换组件，所述管路切换组件包括管路部件、除臭模块和流路切换部件；其中，所述管路部件连接于所述坐便器本体和所述污水箱，所述除臭模块和所述流路切换部件设置在所述管路部件上，所述流路切换部件具有泡沫回流模式和除臭模式，在所述流路切换部件处于泡沫回流模式时，所述污水箱通过所述管路部件连接于所述坐便器本体，在所述流路切换部件处于除臭模式时，所述污水箱通过所述管路部件连接于所述除臭模块。

24、本申请实施例通过设置具有泡沫回流模式和除臭模式的流路切换部件，当所述流路切换部件处于泡沫回流模式时，可以将污水箱内产生的泡沫通过管路部件导流回所述坐便器本体，避免泡沫直接排放至外部环境而导致环境污染；当所述流路切换部件处于除臭模式时，污水箱可以通过所述管路部件进行排气以维持污水箱内部的气压平衡，且排出的气体先经过除臭模块处理后释放，从而可以有效防止对外部环境造成污染。

1.一种坐便设备，其特征在于，所述坐便设备包括：

2.根据权利要求1所述的坐便设备，其特征在于，所述管路部件包括透气管、泡沫回流管、除臭管；其中，所述流路切换部件的输入端通过所述透气管连通于所述污水箱，所述流路切换部件的第一输出端通过所述泡沫回流管连通于所述坐便器本体，所述流路切换部件的第二输出端通过所述除臭管连通于所述除臭模块，在所述流路切换部件处于泡沫回流模式时，所述输入端连通于所述第一输出端；在所述流路切换部件处于除臭模式时，所述输入端连通于所述第二输出端。

3.根据权利要求2所述的坐便设备，其特征在于，所述流路切换部件包括阀体、阀芯，所述阀体具有所述输入端、所述第一输出端和所述第二输出端，所述阀芯可活动地设置于所述阀体，以使所述阀芯处于第一工作位置或第二工作位置；所述阀芯处于第一工作位置时，所述阀芯阻断第二输出端，所述输入端连通于所述第一输出端；所述阀芯处于第二工作位置时，所述阀芯阻断第一输出端，所述输入端连通于所述第二输出端。

4.根据权利要求3所述的坐便设备，其特征在于，所述流路切换部件还包括第一软管和第二软管，所述输入端通过第一软管连接于所述第一输出端，所述输入端通过第二软管连接于所述第二输出端，所述阀芯处于第一工作位置时，所述阀芯挤压第二软管以阻断所述第二软管；所述阀芯处于第二工作位置时，所述阀芯挤压第一软管以阻断所述第一软管；所述阀芯处于第三工作位置时，所述阀芯同时挤压所述第二软管和所述第一软管，以阻断所述第二软管和所述第一软管。

5.根据权利要求4所述的坐便设备，其特征在于，所述流路切换部件还包括驱动件，所述驱动件的输出轴连接于所述阀芯，以带动所述阀芯转动，从而使所述阀芯处于所述第一工作位置、所述第二工作位置和所述第三工作位置。

6.根据权利要求5所述的坐便设备，其特征在于，所述阀芯包括多个滚筒、转盘支架、转盘支架固定板，多个所述滚筒间隔安装于所述转盘支架上，所述转盘支架通过所述转盘支架固定板设置于所述阀体，所述驱动件的输出轴连接于所述转盘支架，以带动多个所述滚筒整体转动，从而使多个所述滚筒挤压所述第二软管和/或所述第一软管。

7.根据权利要求1所述的坐便设备，其特征在于，所述坐便器本体设有溢流孔，所述溢流孔设置于所述坐便器本体远离所述污水箱的一端。

8.一种防止污水箱内部泡沫溢出的控制方法，其特征在于，应用于如权利要求1-7任一项所述的坐便设备，所述方法包括：

9.根据权利要求8所述的方法，其特征在于，所述方法还包括：

10.根据权利要求9所述的方法，其特征在于，所述方法还包括：
