一种三段式连续真空干燥炉的制作方法

本技术涉及锂离子电池制造，具体为一种三段式连续真空干燥炉。

背景技术：

1、锂离子电池制造是指通过一系列精密的工艺流程，将正极材料、负极材料、电解液、隔膜等核心组件组装成具备储能和放电功能的电池产品的全过程，锂离子电池制造是需要在真空或惰性气氛条件下对锂电池进行连续干燥、保温并在取放料过程中不破坏主干燥环境的三段式连续真空干燥炉。

2、现有技术中的锂电池真空干燥炉普遍采用单腔体整体式结构：干燥、保温及取放料均在同一腔体内完成，腔体仅设一道炉门，取放料时须整体开启。工艺结束后，需先对整个腔体泄真空并降温，随后再次抽真空、升温，循环能耗高。该结构存在以下缺陷：取放料时整体破坏真空和温度场，湿度和氧含量骤升，极片二次吸湿风险大；腔体反复“泄真空—抽真空—升温—降温”，能耗高；泄真空、升温及降温周期长，延长节拍；温湿度波动导致极片含水量一致性差，影响电芯循环寿命与安全性能。

技术实现思路

1、本实用新型的目的在于提供一种三段式连续真空干燥炉，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种三段式连续真空干燥炉，包括外壳，所述外壳上安装有检修门，还包括：

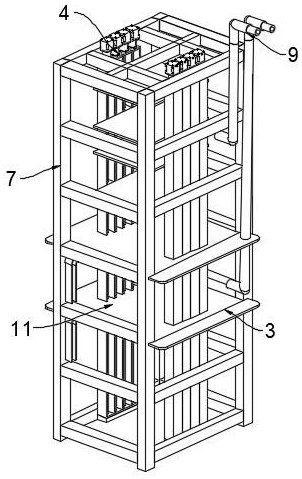

3、固定安装在外壳中的框架，所述框架上安装有两个将其分隔成三部分的隔离板，所述隔离板上安装有活动门，所述框架上安装有控制活动门启闭的调节组件；

4、升降组件，设置有八组，所述框架的两侧各设置有四组，所述升降组件上安装有加热板。

5、优选的，所述活动门设置有上下两个，且每组活动门均由两组对称的门板组成。

6、优选的，所述升降组件包括固定安装在框架上的固定壳，所述固定壳的顶部固定安装有电机一，所述电机一的输出端固定安装有丝杆，所述丝杆转动安装在固定壳内部，所述丝杆的外侧螺纹安装有滑块，所述加热板固定安装在滑块上。

7、优选的，所述升降组件对称的两个为一组，且一组升降组件之间安装有一个加热板。

8、优选的，所述框架上固定安装有轨道，所述调节组件包括固定安装在活动门底部的安装架，所述安装架上安装有万向轮，所述万向轮在轨道中滚动，所述轨道的底部固定安装有电机二，所述电机二的输出端固定连接有齿轮，所述安装架的底部固定安装有与齿轮啮合的齿条。

9、优选的，所述齿条和活动门均由柔性橡胶材料制成，在轨道的弯道处可以弯折。

10、优选的，所述外壳的一侧开设有取放料口。

11、优选的，所述外壳上安装有两个排气管。

12、与现有技术相比，本实用新型的有益效果如下：

13、本实用新型隔离段的腔体体积仅为主干燥保温段的十分之一左右，抽真空与升温所需能耗随腔体容积成比例下降，整机综合能耗降低；同时，免去了传统单腔体反复“泄真空—再抽真空—再升温”的无效能耗，直接节约运行电费与维保成本。此外，节拍缩短带来单位时间产出提升，可在不增加厂房面积的前提下扩大产能，降低单位产品的固定资产折旧。由于取放料过程中主干燥保温段的真空度和温度场始终保持稳定，极片含水量一致性显著提升，为后端注液、封装工序提供了更窄的工艺窗口，在同等产能条件下，本实施例整机占地面积明显缩小，每批次抽真空耗电量显著降低，取放料节拍大幅缩短，极片含水量一致性提升，电芯循环寿命得到延长，在不破坏主干燥保温段真空和温度环境的条件下，实现小批量锂电池的干燥、保温与自动取放料，显著降低能耗、提升干燥一致性和设备柔性。

1.一种三段式连续真空干燥炉，包括外壳（1），所述外壳（1）上安装有检修门（2），其特征在于，还包括：

2.根据权利要求1所述的一种三段式连续真空干燥炉，其特征在于：所述活动门（11）设置有上下两个，且每组活动门（11）均由两组对称的门板组成。

3.根据权利要求1所述的一种三段式连续真空干燥炉，其特征在于：所述升降组件（4）包括固定安装在框架（7）上的固定壳（41），所述固定壳（41）的顶部固定安装有电机一（42），所述电机一（42）的输出端固定安装有丝杆（43），所述丝杆（43）转动安装在固定壳（41）内部，所述丝杆（43）的外侧螺纹安装有滑块（44），所述加热板（5）固定安装在滑块（44）上。

4.根据权利要求1所述的一种三段式连续真空干燥炉，其特征在于：所述升降组件（4）对称的两个为一组，且一组升降组件（4）之间安装有一个加热板（5）。

5.根据权利要求1所述的一种三段式连续真空干燥炉，其特征在于：所述框架（7）上固定安装有轨道（6），所述调节组件（8）包括固定安装在活动门（11）底部的安装架（81），所述安装架（81）上安装有万向轮（82），所述万向轮（82）在轨道（6）中滚动，所述轨道（6）的底部固定安装有电机二（83），所述电机二（83）的输出端固定连接有齿轮（84），所述安装架（81）的底部固定安装有与齿轮（84）啮合的齿条（85）。

6.根据权利要求5所述的一种三段式连续真空干燥炉，其特征在于：所述齿条（85）和活动门（11）均由柔性橡胶材料制成，在轨道（6）的弯道处可以弯折。

7.根据权利要求1所述的一种三段式连续真空干燥炉，其特征在于：所述外壳（1）的一侧开设有取放料口（10）。

8.根据权利要求1所述的一种三段式连续真空干燥炉，其特征在于：所述外壳（1）上安装有两个排气管（9）。
